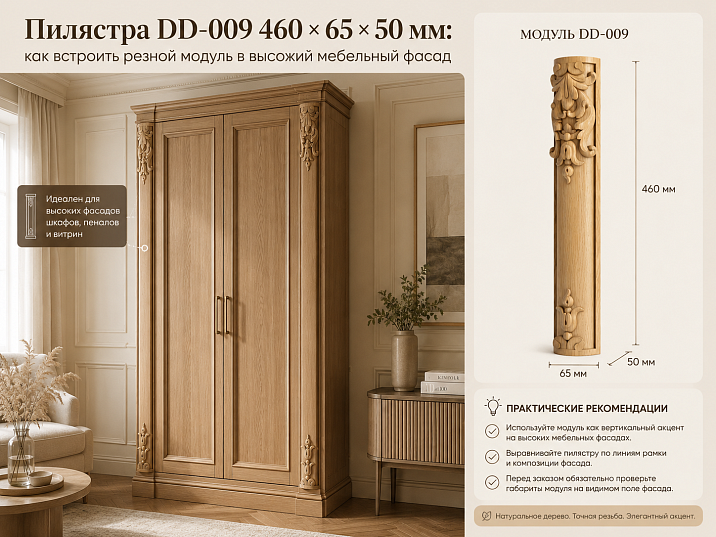

Пилястра DD-009 460 × 65 × 50 мм: как встроить резной модуль в высокий мебельный фасад

Купить деревянную пилястру DD-009 для шкафа, буфета, витрины или интерьерного портала стоит только после того, как на чертеже определено её точное положение внутри всей вертикали. Размер 460 × 65 × 50 мм относится к самой резной детали, а не к готовой стойке от цоколя до карниза. Поэтому сначала измеряют чистое декоративное поле, затем задают ось резьбы, рассчитывают верхний и нижний участки, проверяют выступ перед фасадом и только после этого оформляют количество, материал и качество подготовки. Такой порядок особенно важен для парных фасадов и мебельных серий: одинаковые DD-009 должны находиться на одной высоте, иметь согласованную отделку и повторять единую проектную раскладку.

Главная ошибка возникает из-за самого слова «пилястра». Покупатель представляет вытянутую архитектурную вертикаль и ожидает, что одна товарная позиция закроет всю высоту шкафа. В действительности DD-009 удобнее рассматривать как фиксированный резной модуль высотой 460 мм. Он может стать центральной частью более высокой мебельной стойки, самостоятельным акцентом на боковине, вставкой между филёнками или элементом портальной композиции. Остальные участки вертикали проектируются отдельно; конкретные доборы, база, капитель или гладкая подложка не входят автоматически только потому, что они нужны в одном из проектов.

Перед покупкой полезно открыть категорию деревянных пилястр и убедиться, что проекту нужен именно компактный модуль DD-009, а не более высокая готовая вертикаль другого артикула. Статья помогает не выбирать «красивую пилястру по фотографии», а подготовить рабочую спецификацию: размеры поля, положение оси, материал основания, ориентацию фасада, будущую отделку, количество повторяющихся деталей и проверочную раскладку в масштабе 1:1.

Пилястра деревянная DD-009

от 6 390 р.

Перейти в каталог

Короткий ответ: DD-009 проектируют внутри поля, а не растягивают на всю высоту

DD-009 имеет фиксированные габариты 460 × 65 × 50 мм. Если декоративное поле выше 460 мм, свободное пространство не исчезает и не заполняется автоматически. Проектировщик должен решить, где находится резной модуль: по центру, ближе к верхней филёнке или ближе к цоколю. Затем отдельно фиксируются верхнее и нижнее поля. Для одного фасада достаточно одной согласованной раскладки, а для серии шкафов требуется единый шаблон с одинаковой базовой линией.

• Сначала измеряют чистую высоту между уже определёнными горизонтальными границами.
• Затем наносят центральную ось DD-009 и проверяют контур в натуральную величину.
• После этого рассчитывают свободные участки и проверяют соседство с ручками, петлями, карнизом и цоколем.
• В заказе указывают материал, уровень подготовки, количество, отделку основания и номер версии чертежа.
• До монтажа всю партию раскладывают по фасадам и сверяют с ведомостью.

Нельзя назначать универсальную высоту от пола или от края двери: DD-009 используется в разных мебельных системах. Правильная координата появляется только внутри конкретного чертежа.

Смотреть видео ...

Подтверждённые характеристики DD-009

Таблица даёт отправную точку, но не заменяет DWG. Буквы A, B и E описывают размеры по схеме производителя; проектировщик не должен угадывать направление размерной стрелки только по названию колонки. Особенно внимательно проверяется глубина 50 мм: для фасада важно понимать фактический вылет, тыльный контур и зону контакта с основанием.

Наша фабрика также производит:

Деревянный декор N-335

от 9 950 р.

Рама для зеркала RM-026

от 88 390 р.

Декоративный элемент N-257-1

от 3 330 р.

Декоративная лепнина KPU-112

от 8 070 р.

Деревянный декор N-275R

от 5 860 р.

Кронштейн деревянный KR-068L

от 37 000 р.

Потолочная розетка CRPU-070

от 35 680 р.

Комплект лепного декора CPU-8-3

от 14 380 р.

Смотреть весь Каталог продукции

Что покупатель получает, а что нужно проектировать отдельно

Такое разделение защищает от двух противоположных ошибок. Первая — ожидать от одной DD-009 полностью собранную пилястру. Вторая — заранее добавлять к ней случайную базу, капитель и молдинг только потому, что эти элементы встречаются в классической архитектуре. Комплект формируется по чертежу мебели, а не по общему представлению о стиле.

Почему высота 460 мм не описывает всю композицию

Одна и та же DD-009 может использоваться в поле высотой 700, 1000, 1300, 1600 или 1800 мм. Сама резьба не меняет размер, но её положение воспринимается по-разному. В короткой секции она почти заполняет вертикаль. В высокой — становится акцентом внутри спокойного фонового поля. Поэтому фраза «пилястра DD-009 высотой 460 мм» отвечает только на вопрос о товаре, но не на вопрос о готовом фасаде.

Проектная высота измеряется не по общей высоте корпуса, а между реальными границами декоративной зоны. У шкафа снизу может находиться цоколь, сверху — карниз, внутри — горизонтальная перемычка или филёнка. Если просто вычесть 460 мм из высоты корпуса, получатся неверные поля. Сначала из чертежа исключают все зоны, которые не принадлежат рабочей вертикали.

Как определить чистое поле под резной модуль

Чистым полем удобно называть участок, внутри которого DD-009 действительно может перемещаться вверх или вниз. Его верхняя и нижняя границы должны быть заданы конструкцией, а не выбраны после покупки декора. Для мебельной боковины это могут быть край цоколя и низ карниза; для двери — границы филёнки; для портала — верх базы и нижняя линия капители или фриза.

1. Зафиксировать полную высоту мебельной секции по утверждённому чертежу.
2. Отметить цоколь, карниз, горизонтальные обвязки, филёнки и технические зазоры.
3. Исключить участки, на которые резьба не должна заходить.
4. Получить высоту чистого поля H.
5. Нанести в это поле контур DD-009 высотой 460 мм.
6. Проверить верхнее и нижнее свободные поля, а также ось по ширине.
7. Повторить ту же систему координат на всех одинаковых фасадах.

Если мебель ещё не изготовлена, поле задаётся в проекте. Если декор добавляют к готовому шкафу, измерения выполняют по фактической детали, причём в нескольких точках. Неровность карниза, различие высоты соседних секций или отклонение собранного корпуса могут быть незаметны на общем фото, но становятся очевидными при установке одинаковых резных элементов.

Формула центрированной раскладки

Для симметричного положения используются три величины: H — высота чистого поля, 460 мм — высота DD-009, T и B — верхнее и нижнее поля. При центрировании T = B = (H − 460) / 2. Формула проста, но применять её можно только после правильного определения H.

Эти числа — геометрические примеры, а не рекомендованные STAVROS типоразмеры фасадов. Они показывают, насколько разным будет контекст одной детали. При поле 700 мм резьба занимает большую часть вертикали; при поле 1800 мм вокруг неё образуются крупные спокойные участки. Поэтому перед заказом полезно распечатать контур и оценить его не только линейкой, но и с расстояния, с которого мебель будут рассматривать в комнате.

Три схемы размещения DD-009 внутри высокой вертикали

Центрированная раскладка

Центрирование подходит, когда фасад или боковая стойка построены симметрично и нет сильного верхнего либо нижнего акцента. Верхнее и нижнее поля равны, а резной модуль воспринимается как самостоятельный центр вертикали. Такая схема удобна для парных шкафов, библиотечных секций и витрин: одну координату легко повторить на нескольких корпусах.

Симметрия не означает, что DD-009 автоматически центрируют относительно всей двери. Центр берут относительно чистого поля. Если снизу расположен высокий цоколь, а сверху массивный карниз, геометрический центр корпуса и центр видимой декоративной зоны могут не совпадать.

Смещение к верхней филёнке или карнизу

Верхнее размещение используют, когда композиция должна поддержать карниз, верхнюю филёнку или фронтон. Резьба визуально связывается с верхней частью мебели, а нижний гладкий участок становится длиннее. Координата задаётся расстоянием от верхней границы чистого поля до верхней точки DD-009. Эту величину фиксируют в ведомости, иначе монтажники могут по-разному понимать фразу «чуть выше центра».

Перед утверждением проверяют, не оказывается ли верхний рельеф слишком близко к карнизу. Между контурами должно оставаться осмысленное поле, иначе детали визуально сливаются, а при отделке и монтаже становится сложнее работать с примыканием.

Смещение к цоколю или нижней филёнке

Нижнее положение может быть уместно, когда вертикаль должна начинаться от базы или поддерживать нижнюю филёнку. В этом случае записывают расстояние от нижней границы чистого поля до нижней точки резного модуля. Схема требует проверки ручек, выдвижных ящиков и открывания соседних фасадов: нижняя часть мебели чаще взаимодействует с фурнитурой и зонами касания.

Ни одна из трёх схем не является универсально правильной. Решение принимает проект, а не карточка товара. Главное — превратить выбранное положение в измеряемую координату и одинаково повторить её на всех элементах серии.

Почему ширина 65 мм не равна ширине всей мебельной стойки

Параметр B = 65 мм описывает ширину DD-009, но фоновая вертикаль может быть заметно шире. Дополнительное место требуется для боковых полей, рамочного профиля, молдингов, технологических зазоров и спокойного фона вокруг резьбы. Если сделать стойку ровно 65 мм, контур детали может оказаться заподлицо с краями или визуально сжатым.

Для проверки по ширине на шаблоне отмечают ось DD-009 и внешние точки контура. Затем шаблон накладывают на реальную стойку. Измеряются свободные поля слева и справа. Они могут быть равными при симметричной композиции или разными, если модуль связан с соседней филёнкой. В любом случае поля фиксируются численно, а не оцениваются словами «примерно по центру».

Глубина 50 мм: размер, который нельзя оставлять на потом

Параметр E = 50 мм требует проверки по актуальному чертежу. Он влияет не только на визуальную выразительность рельефа, но и на совместимость с мебелью. Длинная ручка, соседняя дверь, выдвижной ящик или проход рядом со шкафом могут пересекаться с выступающей деталью. Поэтому шаблон 1:1 нужен в двух проекциях: фронтальной и боковой.

Боковая схема показывает фасад, подложку, DD-009 и соседние элементы. На ней проверяют полный внешний габарит, открывание створки, расстояние до ручки и возможность ухода за рельефом. Нельзя автоматически считать, что все 50 мм выступают вперёд от лицевой плоскости: назначение размерной стрелки подтверждают DWG. Но игнорировать этот параметр тоже нельзя — именно по глубине часто возникают коллизии, которые не видны на фасадном эскизе.

Шаблон DD-009 в масштабе 1:1

Перед запуском мебели в производство стоит проверить раскладку DD-009 на мебельном фасаде с помощью полноразмерного шаблона. Он не обязан воспроизводить каждую линию резьбы; для первого этапа достаточно точного внешнего контура, осей и ключевых выступающих точек. Для финального согласования используют актуальный чертёж изделия.

1. Скачать или запросить актуальный чертёж DD-009.
2. Проверить масштаб печати контрольной линейкой.
3. Перенести внешний контур 460 × 65 мм на бумагу или картон.
4. Отметить центральную вертикальную ось и верхнюю/нижнюю границы.
5. Подготовить боковую схему с размером E = 50 мм.
6. Приложить шаблон к фасаду, стойке или макету мебели.
7. Нанести карниз, цоколь, филёнки, ручки, петли и направление открывания.
8. Сфотографировать утверждённую раскладку и приложить её к ведомости.

На серийном проекте шаблон превращается в контрольный документ. На нём ставят номер версии и дату. Если высота фасада или карниза изменилась, старый шаблон нельзя использовать молча: координаты пересчитываются, а изменение фиксируется в спецификации.

DD-009 на парных фасадах

Парные двери требуют не просто одинакового количества деталей, а единой системы координат. Левая и правая DD-009 должны находиться на одной высоте относительно общей базовой линии. В качестве базы выбирают верх чистого поля, низ чистого поля или другую стабильную отметку. Нельзя измерять одну деталь от карниза, а вторую от пола: небольшие различия корпуса превратятся в заметный визуальный перекос.

• одинаковая высота верхней точки резьбы;
• одинаковая высота нижней точки;
• равные отступы от внутренних или внешних краёв;
• совпадающий материал и уровень подготовки;
• согласованное направление видимой древесной текстуры;
• одинаковая отделка и степень блеска;
• проверка зазора между открывающимися створками.

Если композиция не зеркальная, а повторяющаяся, это также нужно указать. Термины «левая» и «правая» нельзя придумывать для DD-009 без подтверждения карточкой; в ведомости лучше писать положение конкретной детали на фасаде и прикладывать схему.

Ведомость для серии шкафов, витрин или библиотек

Запись «DD-009 — 12 штук» сообщает отделу закупки количество, но не объясняет, куда пойдёт каждая деталь. Для серии нужна фасадная ведомость. Она связывает артикул с корпусом, стороной, высотой поля, координатой установки, материалом и отделкой. Благодаря этому одинаковые детали не распределяются случайно между секциями разной высоты.

Строки в таблице — пример структуры, а не готовый заказ. В реальном проекте добавляют код отделки, номер чертежа, партию, сторону помещения и отметку о приёмке. Важно, чтобы дизайнер, конструктор, закупщик и монтажник работали с одной версией ведомости.

Где DD-009 раскрывается как резной модуль

Высокий шкаф и встроенная мебель

На высоком шкафу DD-009 помогает создать выразительную вертикаль без необходимости заполнять резьбой всю высоту. Спокойные верхние и нижние поля дают орнаменту пространство, а повторяемость на соседних секциях связывает шкафы в единую композицию. Перед заказом проверяют не только лицевой вид, но и открывание дверей, положение ручек и доступ к петлям.

Буфет и сервант

У буфета высота декоративного поля часто ограничена столешницей, карнизом и витринной частью. DD-009 можно связать с осью дверей или центральной секцией. Ошибка — центрировать модуль по общей высоте мебели, игнорируя разделение нижнего корпуса и верхней витрины. Рабочая зона определяется внутри той части, к которой действительно относится резьба.

Витрина и библиотека

В серии витрин особенно заметна разница высот. Одна секция может быть выше из-за цоколя, другая — уже из-за углового модуля. Единый визуальный уровень DD-009 иногда важнее геометрического центра каждой отдельной стойки. Это решение принимают по общему развёрнутому фасаду и фиксируют общей горизонтальной осью.

Кухонный пенал и боковина

На кухне нужно дополнительно учитывать столешницу, верхние шкафы, технику, проходы и интенсивное использование дверей. Выступающий резной элемент не должен пересекаться с ручкой соседнего пенала или мешать открыванию холодильника. Материал и отделка выбираются вместе с фасадами, чтобы пилястра не выглядела случайной вставкой.

Мебельный портал и интерьерный проём

В портальной композиции DD-009 может стать частью вертикали, но не заменяет готовое решение целиком. Для более широкого проектного контекста полезно посмотреть деревянные пилястры и капители для портала и готовые решения для порталов. Новая спецификация должна объяснять, где заканчивается база, где начинается карниз и какую часть между ними занимает модуль высотой 460 мм.

Стеновая панель и каминное обрамление

На неподвижной панели меньше риска столкновения с петлями, но остаются вопросы масштаба, основания и отделки. У каминного обрамления дополнительно оценивают проектные условия и расстояния до источников тепла; карточка DD-009 не подтверждает универсальную пригодность для любой зоны нагрева. Использование допускается только в пределах согласованного интерьерного проекта.

Бук или дуб: материал выбирают вместе с финишем

Нельзя утверждать, что бук всегда лучше под эмаль, а дуб всегда применяется только под прозрачное покрытие. Это практическая логика выбора, а не запрет на другие системы. Решение зависит от технологии конкретного мебельного производства. Важно другое: материал DD-009 не выбирают отдельно от фасада, карниза, цоколя и соседних погонажных деталей.

Для дубовой серии до монтажа раскладывают элементы рядом и оценивают направление волокон, тон и активность текстуры. Природный рисунок не может быть фотографически одинаковым, но его можно распределить так, чтобы парные фасады воспринимались согласованно. Для бука под укрывную отделку основное внимание уделяют подготовке рельефа и совместимости с грунтом и эмалью.

«Стандарт» или «Престиж»: что именно сравнивает покупатель

Уровень подготовки поверхности следует выбирать не по принципу «дороже значит лучше для всех», а по маршруту отделки. На странице качество деревянных изделий и подготовки поверхности можно уточнить логику доступных вариантов. Для DD-009 важны глубина резьбы, расстояние просмотра, требования к ручной доводке и то, кто отвечает за финиш.

• Будет ли поверхность закрыта укрывной эмалью или останется видимой текстура?
• Кто выполняет окончательную шлифовку и устранение следов после примерки?
• Насколько близко пользователь рассматривает деталь?
• Должна ли подготовка совпадать с капителями, молдингами и фасадами?
• Предусмотрена ли пробная отделка на образце?
• Будут ли детали окрашиваться до монтажа или после сухой сборки?

В спецификации нельзя оставлять просто «качество хорошее». Указывают «Стандарт» или «Престиж» в соответствии с выбранной товарной позицией. Если требования производства выходят за рамки карточки, их согласуют отдельно, не приписывая изделию неподтверждённую комплектацию.

Переклейка под эмаль и единая система отделки

В данных товара подтверждён вариант переклейки под эмаль. Для покупателя это сигнал: конструктивное исполнение и будущую отделку нужно связать до заказа. Нельзя сначала заказать случайную версию, затем изменить технологию покрытия и ожидать, что результат останется одинаковым. Код материала, подготовки и отделки должен проходить через карточку заказа, производственную ведомость и акт приёмки.

Пробный выкрас полезно делать на сопоставимой деревянной поверхности и оценивать не только цвет, но и то, как покрытие заполняет мелкий рельеф. Слишком толстый слой может снизить читаемость резьбы, а недостаточная подготовка станет заметнее под боковым светом. Конкретную технологию выбирает исполнитель отделки; статья не назначает универсальный грунт, клей, лак или эмаль.

Что купить и проверить вместе с DD-009

Таблица не означает, что покупателю обязательно нужны все перечисленные позиции. Она показывает коммерческий маршрут: сначала товар и чертёж, затем проектная связка, после этого монтаж и доставка. Если для конкретной базы, капители или молдинга нет подтверждённой пары в исходной схеме, ссылка и обязательная рекомендация не придумываются.

Как не перепутать DD-009 с похожими решениями

DD-009 и полноразмерная мебельная пилястра

Полноразмерная вертикаль может занимать почти всё поле от цоколя до карниза. DD-009 имеет высоту 460 мм и используется как отдельный резной модуль. Ошибка проявляется после доставки: покупатель получает деталь ожидаемого качества, но значительно короче мысленного образа. Защитой служат точные размеры и шаблон на фасаде.

DD-009 и накладной орнамент общего назначения

Накладка может восприниматься как самостоятельный рисунок на широкой панели. DD-009 карточка называет пилястрой и описывает как элемент для интеграции в вертикали. Практическая граница проводится проектом: ось, вытянутый характер и связь с карнизом/цоколем важнее бытового названия «накладка».

DD-009 и конструктивная колонна

DD-009 не подтверждена как несущая опора. На неё нельзя переносить нагрузку шкафа, портала или перекрытия только из-за вертикальной формы. Основание и каркас проектируются отдельно. Декоративная деталь устанавливается на подготовленное поле и работает визуально, а не заменяет конструктивный расчёт.

DD-009 и случайная резная заготовка

Случайная заготовка может быть похожа по стилю, но не имеет закреплённого артикула, чертежа и повторяемой спецификации. Для серии мебели артикульный элемент удобнее тем, что его можно включить в ведомость, повторить на нескольких фасадах и заказать в согласованном материале. Однако это преимущество реализуется только при сохранении версии чертежа и входном контроле.

Монтаж начинается с основания, а не с выбора клея

В сопутствующей категории можно посмотреть материалы для монтажа деревянного декора, но наличие монтажного клея не подтверждает одну универсальную схему для любой мебели. Массив, МДФ, фанера, окрашенная поверхность и уже отделанная реставрационная панель требуют разных проверок. Конкретные материалы подбирает ответственный специалист после оценки основания и финиша.

• материал и толщина фоновой панели;
• ровность тыльной поверхности DD-009 и основания;
• площадь фактического контакта;
• совместимость с грунтом, эмалью, лаком или тонировкой;
• необходимость временной фиксации на время набора прочности;
• возможность скрытой дополнительной фиксации, если она предусмотрена проектом;
• допустимость демонтажа без разрушения фасада;
• порядок отделки: до установки или после сухой сборки.

Не следует сверлить или подрезать резной элемент без согласованного чертежа. Любое вмешательство может изменить внешний контур, ослабить тонкие участки или нарушить повторяемость серии. Если проект требует нестандартной операции, она должна быть отражена в рабочей документации и подтверждена до начала работ.

Сухая раскладка до отделки и окончательной фиксации

Перед окрашиванием и монтажом всю партию раскладывают на соответствующих фасадах без окончательной фиксации. Проверяются размеры, оси, поля, материал, текстура и ориентация. На этом этапе проще поменять местами две дубовые детали или скорректировать ведомость. После нанесения индивидуальной тонировки и приклеивания такая перестановка становится дорогой или невозможной.

1. Сверить количество с заказом и фасадной ведомостью.
2. Проверить артикул и размеры одной контрольной детали.
3. Разделить бук и дуб, «Стандарт» и «Престиж».
4. Разложить элементы по корпусам и сторонам.
5. Совместить центральные оси с разметкой.
6. Оценить поля сверху, снизу и по бокам.
7. Проверить открывание дверей и соседнюю фурнитуру.
8. Сфотографировать утверждённую раскладку.
9. Только после приёмки запускать отделку и монтаж.

Как рассчитать количество DD-009

Базовое количество равно числу вертикалей, на которых по утверждённому проекту действительно стоит DD-009. Оно не равно количеству шкафов: один корпус может иметь две боковые стойки, одну центральную вертикаль или не иметь этого декора вовсе. Для парных дверей считают каждую установленную деталь. Для повторяющихся секций количество получают из ведомости, а не из общего изображения интерьера.

Универсальный процент запаса задавать нельзя. Резерв зависит от сложности отделки, возможности повторного заказа, количества одинаковых секций и требований проекта. Иногда резервная деталь полезна для большой серии с индивидуальной тонировкой; иногда достаточно точной поставки и сохранённой спецификации. Решение фиксируют отдельной строкой, не пряча запас внутри приблизительного количества.

Спецификация заказа, которую можно передать менеджеру

Хорошая заявка связывает товарную карточку с конкретной мебелью. В ней нет неопределённых фраз «нужна такая пилястра, как на фото». Указываются точный артикул, размеры, материал, подготовка, количество, назначение и приложение с раскладкой. Если проектом предусмотрена эмаль, это отражают вместе с подтверждённым вариантом исполнения.

После изменения мебели спецификацию обновляют. Недопустимо отправлять менеджеру старую таблицу и отдельно сообщать новые размеры в переписке: производство, закупка и монтаж могут получить разные версии.

Входной контроль партии до начала работ

Приёмка — не формальность. Для серийного проекта одна неверно распределённая деталь может нарушить ритм нескольких фасадов. Проверку проводят до индивидуальной отделки, чтобы сохранить возможность корректно зафиксировать расхождение и перераспределить элементы.

• сверить количество мест и деталей;
• проверить маркировку DD-009;
• измерить контрольный габарит 460 × 65 × 50 мм по понятной методике;
• сопоставить внешний контур с шаблоном;
• разделить материалы и уровни подготовки;
• осмотреть тонкие участки резьбы и кромки;
• разложить дуб по парным фасадам с учётом текстуры;
• проверить, что отделка ещё не скрыла различия партии;
• зафиксировать результат фотографиями и ведомостью.

Актуальные цены, доступность и сроки изготовления не закрепляют в долгоживущей статье. Их проверяют в карточке и при оформлении заказа. Для логистики используется подтверждённая страница с условиями: условия изготовления и доставки DD-009.

Передача проекта монтажнику

Монтажнику передают не только коробку с деталями. Нужны фасадная ведомость, шаблон 1:1, общая развёртка мебели, базовая линия, номера деталей и утверждённый способ фиксации. На каждом фасаде желательно заранее указать его код. Тогда фраза «поставить по центру» заменяется проверяемой координатой.

Для серии полезен контрольный фасад. На нём первой выполняют сухую примерку и, после согласования, монтаж. Результат сравнивают с проектом, проверяют тени от бокового света, доступ к ручке и открывание створки. Только после этого операция повторяется на остальных секциях. Такой порядок снижает риск систематической ошибки, когда неверная координата переносится сразу на всю мебель.

Кто за что отвечает в проекте с DD-009
