Кассета экрана проектора установлена в 85 мм от потолка: поместится ли деревянный карниз KZ-006 высотой 55 мм

Моторизованный экран уже закреплён, питание подведено, полотно исправно опускается и возвращается в кассету. После этого в проект добавили деревянный потолочный карниз KZ‑006. На первый взгляд совместимость кажется очевидной: верх кассеты находится примерно в 85 мм от потолка, высота KZ‑006 — 55 мм, значит остаётся ещё 30 мм.

Но расчёт 85 − 55 = 30 мм подтверждает только геометрический просвет, а не возможность монтажа. У экрана есть корпус, торцевые крышки, крепёж, электрика, щель выхода полотна и собственная схема демонтажа. Для одной модели сервисная крышка снимается вниз, для другой — назад или вбок; один корпус можно снять с кронштейнов вертикальным движением, другой сначала сдвигают относительно стены. Поэтому до заказа KZ‑006 нужно проверять не только видимый промежуток, но и сервисный объём конкретной кассеты.

Если карниз окажется внутри этой траектории, технически «поместившиеся» 30 мм бесполезны: экран нельзя будет снять, отрегулировать или обслужить без демонтажа декоративного профиля. Ещё хуже, если KZ‑006 подходит к щели выхода полотна настолько близко, что экран при движении касается дерева или окрашенной поверхности.

Правильная последовательность такова: найти инструкцию именно вашего экрана, определить, что именно измерено как 85 мм, снять сервисную траекторию, сделать шаблон KZ‑006 55×20/22 мм, решить — проходит ли карниз непрерывно или должен прерываться у кассеты, — и только после этого считать планки 2400/2600 мм. Если вы ещё сравниваете верхний погонаж в целом, можно купить деревянный потолочный плинтус после проверки всей архитектуры стены; здесь же рассматривается конкретный KZ‑006.

Перейти в каталог

Деревянный карниз KZ‑006 55×20/22 мм: актуальные размеры перед заказом

У KZ‑006 три актуальных исполнения. Высота у всех одинакова — 55 мм. Глубина и стандартная длина зависят от материала.

Исполнение	Размер	Цена на момент проверки	Наличие на момент проверки
МДФ	55×22×2600 мм	1 850 ₽	СПб — 49 шт.
Бук	55×20×2400 мм	3 530 ₽	СПб — 53 шт.
Дуб	55×20×2400 мм	5 040 ₽	СПб — 52 шт.

Карточка указывает для МДФ подготовку «Под эмаль», жёсткий упаковочный каркас 390 ₽, доставку по России и средний срок производства отсутствующей позиции 5–10 дней. Цена и остатки динамические — перед оплатой их нужно проверить снова.

Точный товар — деревянный карниз KZ-006. Для сценария с проектором особенно важно различие по глубине: МДФ выступает на 22 мм, бук и дуб — на 20 мм. Разница всего 2 мм, но в плотном сервисном узле нельзя автоматически переносить шаблон одного материала на другой.

KZ‑006 из МДФ

55×22×2600 мм. Более длинная планка удобна на цельных стенах, а укрывная окраска позволяет сделать карниз визуально спокойным в комнате домашнего кинотеатра.

Наша фабрика также производит:

Смотреть весь Каталог продукции

Буковый KZ‑006

55×20×2400 мм. Натуральная древесина с отдельной картой раскроя и открытыми торцами, если карниз прерывается у экрана.

Дубовый KZ‑006

55×20×2400 мм. При прозрачной или тонирующей отделке особенно важно заранее решить, как выглядят два окончания возле кассеты.

Геометрия узла: профиль, кассета и сервисная зона

Потолочный плинтус из дерева и экран проектора: почему нельзя сравнивать только две высоты

В бытовом поиске KZ‑006 могут называть потолочным плинтусом, но конструктивно перед нами деревянный карниз. Чтобы проверить его рядом с моторизованным экраном, нужны три независимые зоны:

1. декоративная зона KZ‑006 — реальный профиль 55×20/22 мм;
2. габарит кассеты — корпус, торцы, крепёж и выход полотна;
3. сервисная зона — пространство, необходимое для доступа, регулировки и снятия корпуса.

Если первые две детали физически не пересекаются, это ещё не означает совместимость. Карниз может перекрыть третью, невидимую при обычной эксплуатации зону.

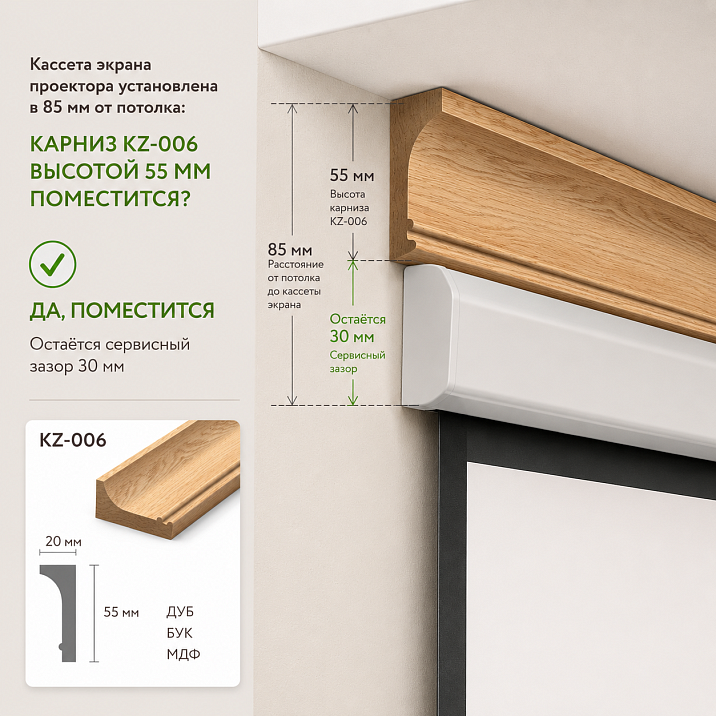

Кассета висит в 85 мм от потолка, KZ‑006 имеет высоту 55 мм: что означают оставшиеся 30 мм

Предположим, 85 мм измерены от чистового потолка до верхней кромки корпуса экрана. Тогда:

85 − 55 = 30 мм.

Если KZ‑006 устанавливается непосредственно под потолком и занимает 55 мм стены вниз, нижняя линия карниза окажется на 30 мм выше верхней кромки кассеты.

Эти 30 мм можно считать только геометрическим остатком. Они не являются «сервисным зазором», пока производитель экрана не подтвердил, что для снятия крышки, корпуса и крепежа достаточно именно такого пространства.

Когда 30 мм могут оказаться достаточными

Если кассета обслуживается снизу, торцевые крышки снимаются вбок, а сам корпус демонтируется без подъёма к потолку. Но это проверяется по паспорту конкретной модели.

Когда 30 мм явно не решают задачу

Если для снятия корпуса его нужно сначала поднять вверх на кронштейнах, если сверху есть крышка или крепёжный винт либо доступ к электрике выполняется через верхнюю часть кассеты.

Что именно измерено как 85 мм: без этого расчёт 85−55 бессмысленен

На объекте фраза «экран висит в 85 мм от потолка» может означать разные размеры. Перед заказом нужно подписать две точки измерения.

85 мм могут быть:

• до верхнего края металлического корпуса;
• до крепёжной планки;
• до декоративной торцевой крышки;
• до нижней щели выхода полотна;
• до оси кассеты;
• до внешней выступающей детали корпуса.

Для совместимости KZ‑006 обычно важнее всего верхняя точка кассеты и траектория обслуживания, а для самого полотна — положение нижней выходной щели.

Как записать размер правильно

Например: «От чистового потолка до верхней металлической плоскости кассеты — 85 мм; до оси крепёжного винта — 102 мм; сервисная крышка снимается вниз». Такая запись уже позволяет обсуждать конкретный узел.

Моторизованный экран: какие части должны оставаться доступными после монтажа KZ‑006

У разных экранов конструкция различается, поэтому нельзя публиковать универсальную схему. Но в инструкции конкретной модели нужно найти все обслуживаемые части.

Проверяются:

• торцевые крышки;
• регулировочные винты конечных положений;
• двигатель;
• электрическое подключение;
• клеммный отсек;
• крепёжная планка или кронштейны;
• сервисная крышка;
• защёлки или винты корпуса;
• траектория полного демонтажа кассеты.

Почему доступ к винту важен даже после успешной настройки

Экран может потребовать регулировки после транспортировки, изменения конечного положения или обслуживания двигателя. Если декоративный карниз закрывает винт, любая простая операция превращается в демонтаж отделки.

Почему электрика тоже относится к сервисной зоне

Если клеммная крышка расположена сверху или с торца кассеты, KZ‑006 не должен блокировать её открывание. Карниз и питание экрана должны оставаться независимыми системами.

Движение полотна и независимость декоративного карниза от оборудования

Почему нельзя закрывать KZ‑006 щель выхода полотна экрана

Полотно должно свободно выходить из корпуса, опускаться и возвращаться без касания декоративных деталей. Кромка экрана при движении не должна тереться о дерево, МДФ, эмаль или нижний торец карниза.

Даже слабое постоянное касание опасно по нескольким причинам:

• появляются следы на полотне;
• край может отклоняться;
• на окрашенном карнизе появляются потёртости;
• работа мотора получает лишнее сопротивление;
• дефект проявляется только при движении, хотя статически всё выглядит «в размер».

Проверку выполняют в полном цикле: экран полностью опускают и поднимают несколько раз с установленным макетом KZ‑006.

Карниз проходит над кассетой или кассета должна оставаться самостоятельным элементом

KZ‑006 идёт непрерывно выше корпуса

Подходит только когда и геометрический, и сервисный зазоры подтверждены. Карниз не касается кассеты и не мешает демонтажу.

Карниз заканчивается перед экраном и начинается после него

Наиболее ремонтопригодный вариант: кассета остаётся независимой. Но появляются два открытых торца и новая карта раскроя.

Вся стена с экраном остаётся без KZ‑006

Иногда это визуально чище, если кассета занимает большую часть стены, а два коротких участка по краям выглядели бы случайными.

Где закончить KZ‑006 перед экраном проектора

Если карниз прерывается, точка окончания не должна появляться случайно в 20–30 мм от корпуса только потому, что «так удобнее пилить». Узел читается по всей стене, поэтому торец нужно привязать к архитектуре.

Проверьте:

• ширину кассеты;
• центр стены;
• положение окна;
• телевизионную/проекционную мебель;
• колонки;
• акустические панели;
• ближайший внутренний угол;
• расположение светильников;
• точку обзора из диванной зоны.

Симметричное окончание по краям кассеты

Если экран стоит строго по центру, два одинаковых торца слева и справа часто выглядят спокойнее. Но симметрия имеет смысл только после проверки сервисной зоны: если слева нужен дополнительный доступ к электрике, расстояния могут быть разными.

Окончание по архитектурной границе, а не по корпусу

Например, карниз может закончиться у акустической панели, шкафа или боковой ниши, а не непосредственно у края экрана. Это сокращает число коротких фрагментов и делает разрыв логичным.

Когда короткий фрагмент лучше вообще не ставить

Если между кассетой и углом остаётся 100–150 мм, маленький кусок KZ‑006 может выглядеть как обрезок и усложнить обслуживание. В таком случае лучше оставить этот участок без карниза или изменить всю схему стены.

Торцы и декоративное завершение после разрыва карниза

Как оформить два открытых торца деревянного KZ‑006 возле кассеты

После разрыва непрерывной потолочной линии появляются два торца. Для МДФ под эмаль они обрабатываются иначе, чем для натурального дуба или бука.

Прямой чистовой торец

Самый компактный вариант. Для МДФ свежий срез нужно подготовить под выбранную малярную систему. Для массива оценивают рисунок торцевого волокна и будущий прозрачный/тонирующий финиш.

Возврат профиля к стене

Короткая деталь позволяет убрать поперечный срез из прямого обзора. Возврат требует дополнительного материала и точных запилов, поэтому он должен быть отдельной строкой в карте раскроя.

Отдельное декоративное завершение

Если рядом акустическая панель, колонка или мебельный портал, карниз можно закончить на специально подготовленной вертикальной детали. Такой узел проектируется по факту, а не из универсального шаблона.

Можно ли спрятать кассету экрана самим KZ‑006

Нет как универсальное решение. KZ‑006 — декоративный потолочный карниз, а не корпус, ревизионная крышка или ниша для моторизованного оборудования. Если задача — полностью скрыть кассету, нужно проектировать отдельную нишу или короб с сервисным доступом по требованиям производителя экрана.

Попытка «подтянуть» KZ‑006 под корпус может привести к трём проблемам:

• закрывается щель выхода полотна;
• карниз становится частью демонтажа оборудования;
• декоративная деталь начинает воспринимать нагрузку или касаться корпуса.

Почему нельзя приклеивать декоративный элемент к корпусу моторизованного экрана

Кассета — обслуживаемое оборудование. KZ‑006 не должен передавать на неё нагрузку, блокировать крепёж, мешать снятию крышки или превращать декоративный карниз в часть корпуса.

Если для фиксации KZ‑006 требуется опора на кассету, узел уже неверно спроектирован. Карниз должен крепиться к своей стеновой/потолочной основе, а экран — к своей конструктивной системе.

Почему это важно для гарантии и сервиса

Монтажная организация экрана должна иметь возможность снять устройство в предусмотренном производителем порядке. Если декоративный элемент приклеен к корпусу, сервисный сценарий меняется и может потребовать повреждения отделки.

Если экран встроен в потолочную нишу: что меняется

В нише KZ‑006 может взаимодействовать уже не с самой кассетой, а с краем короба или потолочной конструкции. Это потенциально упрощает задачу, но только если сервисный доступ предусмотрен отдельно.

Проверяются:

• край ниши;
• глубина ниши;
• сервисная крышка;
• направление снятия кассеты;
• ревизионный люк;
• положение щели выхода полотна;
• расстояние от стены до кассеты;
• возможность достать крепёж.

Когда KZ‑006 может идти непрерывно

Если ниша полностью отделяет экран от карниза, а KZ‑006 проходит по стене ниже/вне сервисной зоны. Тогда карниз не вмешивается в оборудование и работает как обычный потолочный профиль.

Когда ниша не спасает

Если кассету снимают через тот же проём, который перекрывает KZ‑006, или если карниз закрывает ревизионный люк.

Стыки, 2400/2600 мм и материал KZ‑006 после разрыва у экрана

Экран шириной 2400 мм: где расположить стыки KZ‑006 на этой стене

Ширина экрана влияет не только на внешний вид, но и на раскрой. Если кассета занимает центральные 2400 мм стены, а карниз прерывается перед ней, остаются два независимых сегмента.

Неудачные места для стыка:

• точно над центром экрана — если карниз всё же идёт непрерывно;
• вплотную к торцу кассеты;
• на коротком 100–150-миллиметровом участке;
• там, где боковой свет подчёркивает соединение.

Лучше сначала получить цельными обе видимые стороны экрана, а продольные стыки вынести на другие стены или скрытые зоны.

KZ‑006 из МДФ 2600 мм: как экран меняет раскрой длинной стены

Пусть стена имеет длину 5000 мм, а после принятого разрыва у экрана остаются два карнизных участка — 1200 и 1350 мм.

Суммарно:

1200 + 1350 = 2550 мм.

Одна МДФ-планка длиной 2600 мм теоретически может дать оба сегмента:

2600 − 2550 = 50 мм номинального остатка до учёта ширины пропила и чистовых припусков.

Это уже совсем другая коммерческая логика, чем у цельной стены 5000 мм. Без экрана понадобились бы две МДФ-планки; после разрыва одна планка потенциально закрывает обе стороны.

Почему 50 мм — слишком плотный запас

Два торца у экрана, угловые запилы и ширина пропила могут потребовать больше. Поэтому математическая совместимость 1200+1350=2550 ещё не означает, что одну 2600-миллиметровую планку нужно обязательно считать достаточной. Нужны реальные чистовые размеры деталей.

Дубовый KZ‑006 2400 мм: можно ли две стороны экрана получить из одной планки

Если одна сторона требует 1200 мм, а другая 1100 мм:

1200 + 1100 = 2300 мм.

Из одной планки 2400 мм теоретически остаётся 100 мм. Но нужно учесть:

• ширину пропила;
• чистовые припуски;
• состояние обоих торцов;
• ориентацию декоративного профиля;
• необходимость возврата;
• рисунок древесины.

Если две стороны визуально симметричны, полезно заранее выбрать одну планку с равномерным рисунком и разрезать её на парные детали.

Плинтус из натурального дерева KZ‑006: дуб или бук для домашнего кинотеатра

Если натуральная древесина является частью интерьера, плинтус из натурального дерева и карниз могут работать в одной материальной системе. Но конкретный KZ‑006 остаётся карнизом, а выбор между дубом и буком зависит от финиша и соседних элементов.

Дуб

Логичен при прозрачной или тонирующей отделке, когда видна естественная текстура. Торцы рядом с кассетой нужно готовить особенно аккуратно.

Бук

Подходит и под прозрачную отделку, и под укрывную систему. Если карниз окрашивается в цвет потолка или стены, натуральная текстура может быть менее важна.

KZ‑006 из МДФ в цвет потолка: когда карниз лучше сделать практически незаметным

В комнате с проектором техника и экран обычно важнее декоративного погонажа. МДФ KZ‑006 можно окрасить в цвет потолочной зоны, чтобы профиль не спорил с кассетой и акустическим оборудованием.

Сценарии:

• белый матовый карниз в цвет потолка;
• тёмный графитовый профиль в комнате домашнего кинотеатра;
• один RAL со стеной и потолочным фризом;
• акцентный профиль, но без натуральной фактуры.

Подготовка «Под эмаль» не означает готовое окрашенное изделие. Финальный цвет, блеск и обработка торцов остаются частью проекта.

Углы и короткие сегменты возле кассеты

Как сделать угол на потолочном плинтусе из дерева, если экран стоит рядом с углом

Если край кассеты находится близко к внутреннему углу, короткий участок KZ‑006 между ними нужно рассчитать после углового запила. Номинальные 620 мм от угла до корпуса не означают, что заготовка ровно 620 мм достаточна.

Рабочая последовательность:

1. измерить фактический угол стены;
2. сделать шаблон;
3. выполнить пробный усовой рез;
4. примерить деталь без окончательной фиксации;
5. после этого отметить торец у экрана.

Так подтверждённый запрос «как сделать угол на потолочном плинтусе из дерева» получает практический ответ именно в контексте экрана, а не превращает статью в общий монтажный учебник.

Как стыковать потолочный KZ‑006 после разрыва у экрана

Экран меняет обычную схему стыков. Если раньше длинная стена могла иметь один центральный стык, после разрыва появляются два коротких независимых участка. Каждый лучше делать цельным, если это позволяет длина 2400/2600 мм.

Запрос «как стыковать потолочный плинтус в углах из дерева» здесь применим не к технике самого запила, а к планированию: стык нужно переносить туда, где он меньше заметен и не конфликтует с сервисным узлом экрана.

Когда KZ‑006 вообще не надо покупать на стену с экраном

Даже компактный профиль высотой 55 мм подходит не всегда. От покупки KZ‑006 на конкретную стену стоит отказаться, если:

• карниз перекрывает сервисную крышку;
• полотно экрана может касаться его при движении;
• кассету невозможно снять без демонтажа карниза;
• электрический отсек оказывается недоступным;
• после обязательной сервисной зоны остаются короткие бессмысленные фрагменты;
• кассета и KZ‑006 визуально конкурируют;
• корпус экрана должен сниматься вверх и 30 мм недостаточно;
• в инструкции экрана требуется больший монтажный зазор.

В таком случае правильный коммерческий вывод — не «подрезать KZ‑006», а оставить стену без него или выбрать другую архитектуру.

Альтернативы KZ‑006 и граница целесообразности покупки

Когда стоит выбрать другой деревянный карниз

Если KZ‑006 высотой 55 мм всё равно конфликтует с кассетой или, наоборот, выглядит слишком слабым на остальных стенах, полезно сравнить деревянные потолочные карнизы. Но новый профиль должен пройти ту же сервисную проверку.

Отдельный материал KZ-006 или KZ-008 уже разбирает общий выбор масштаба между компактным и более выразительным карнизом. В этой статье нет смысла повторять то сравнение: здесь решается совместимость уже выбранного KZ‑006 с конкретным моторизованным экраном.

Что измерить перед покупкой KZ‑006 рядом с моторизованным экраном

Для заказа нужен не один размер 85 мм. Подготовьте полный обмер:

1. высота помещения;
2. расстояние от потолка до верхней точки кассеты;
3. расстояние до нижней точки корпуса;
4. глубина кассеты от стены;
5. ширина корпуса;
6. положение щели выхода полотна;
7. размер и расположение сервисной крышки;
8. направление снятия крышки;
9. траектория демонтажа всей кассеты;
10. положение питания и клеммного отсека;
11. расстояние от корпуса до ближайших углов;
12. длины оставшихся стеновых сегментов;
13. материал KZ‑006 — МДФ, бук или дуб;
14. выбранный тип окончания карниза.

Какие фотографии особенно полезны

Фронтальный вид всей стены, торец кассеты крупным планом, верхняя зона между кассетой и потолком, крепление корпуса и фото экрана в полностью опущенном состоянии. По ним монтажник видит не только цифры, но и реальную форму узла.

Проверка шаблоном и варианты крепления кассеты

Полноразмерный шаблон KZ‑006: что проверить до покупки

Для плотного узла полезен шаблон поперечного сечения. Для МДФ — 55×22 мм, для массива — 55×20 мм. Шаблон должен быть жёстким и безопасным для полотна экрана.

Проверка:

1. приложить шаблон в предполагаемое место карниза;
2. убедиться, что он не перекрывает щель экрана;
3. проверить доступ к крышкам и винтам;
4. опустить и поднять полотно;
5. смоделировать направление снятия кассеты;
6. проверить видимость торца при разрыве;
7. сравнить узел с соседними стенами.

Если после макета решение подтверждено, можно купить деревянный карниз уже по реальной геометрии, а не по двум числам 85 и 55.

Что делать, если 85 мм измерены до верхней крышки, а крепление находится выше

Такой сценарий особенно опасен для упрощённого расчёта. Корпус может начинаться на 85 мм ниже потолка, но крепёжная скоба или головка винта уходить в свободную полосу выше кассеты. KZ‑006 тогда физически не пересекает корпус, но закрывает доступ к креплению.

Решение — включить в чертёж не только корпус, но и весь монтажный узел. Если крепёж требует отвёртку сверху, нужно оставить пространство не только для винта, но и для инструмента.

Что делать, если 85 мм измерены до нижней кромки корпуса

Тогда исходный расчёт вообще не относится к верхней сервисной зоне. Кассета может занимать значительную часть этих 85 мм, и KZ‑006 пересечётся с ней напрямую. Нужно перемерить расстояние до самой верхней точки корпуса.

Это пример, почему в спецификации нельзя писать просто «кассета 85 мм от потолка». Нужно всегда указывать две точки измерения.

Если кассета установлена на стене, а не на потолке

Настенное крепление может приблизить корпус к той же плоскости, где должен находиться KZ‑006. Тогда глубина 20/22 мм становится особенно важной.

Проверяют:

• насколько корпус выступает от стены;
• где находятся кронштейны;
• можно ли снять кассету со стены после установки карниза;
• не оказывается ли KZ‑006 прямо над крепёжной планкой;
• можно ли открыть торцевые крышки.

Если кассета подвешена к потолку на кронштейнах

Подвесная схема даёт дополнительную геометрию: кронштейны могут находиться выше корпуса и занимать те самые 30 мм, которые казались свободными.

Нужно нанести на чертёж:

• верх кассеты;
• подвес;
• винты;
• точку крепления к потолку;
• направление снятия корпуса.

Иногда карниз можно провести за или перед подвесом, но только после проверки в плане и разрезе.

Если экран скрывается в мебели или декоративном коробе

Тогда KZ‑006 взаимодействует уже с мебельным или гипсокартонным коробом. Сервисную крышку нужно проектировать так, чтобы она снималась независимо от карниза. Карниз не должен превращаться в крышку короба, если это не предусмотрено отдельным проектом.

Композиция стены: короткие фрагменты, акустика и скрытая проводка

Экран установлен рядом с внутренним углом: когда короткий KZ‑006 лучше убрать

Предположим, от торца кассеты до угла всего 180 мм. Технически можно вырезать такой фрагмент, но он будет иметь два сложных конца: усовой запил в углу и открытый торец у экрана. Для профиля высотой 55 мм это может выглядеть как слишком короткая вставка.

Часто визуально чище отказаться от этого 180-миллиметрового куска и закончить карниз на соседней стене. Но если верхняя линия комнаты требует замкнутого угла, решение проверяется макетом.

Экран стоит почти на всю стену: нужно ли оставлять KZ‑006 только по 300–400 мм с краёв

Если кассета занимает большую часть стены, два коротких сегмента могут быть декоративно слабее, чем полностью свободная от карниза стена. В комнате домашнего кинотеатра это особенно логично: экран является функциональным центром, и верхняя линия может сознательно прерываться на всю его ширину.

Если экран смещён от центра стены

При асимметричной кассете левый и правый сегменты KZ‑006 будут разной длины. Не нужно искусственно делать одинаковые отступы от корпуса, если это создаёт странный короткий кусок у угла.

Лучше привязать окончания к архитектурным границам: углу, шкафу, акустической панели, нише или симметрии мебели.

Акустические панели рядом с KZ‑006 и экраном

В домашнем кинотеатре стену часто дополняют акустические панели. Их верхняя кромка может стать естественным местом окончания KZ‑006. Тогда карниз не нужно доводить до кассеты, а два материала встречаются на понятной вертикали.

Перед заказом проверьте толщину панели и то, не закрывает ли она крепление карниза.

Колонки и KZ‑006: почему технически маленький профиль всё равно может мешать

Настенные или потолочные колонки требуют крепления, угла поворота и иногда доступа к кабелю. Если KZ‑006 проходит рядом, его торец не должен блокировать кронштейн или мешать снять акустику.

Скрытая проводка экрана: где нельзя сверлить карниз «на глаз»

Питание моторизованного экрана часто подведено в верхнюю зону стены. Если трасса скрыта, до монтажа KZ‑006 нужно знать её путь. Нельзя сверлить или забивать крепёж только по предположению, что провод «должен идти вверх».

Лучший источник — исполнительная схема, фото до отделки или проверка специалистом. Статья не назначает универсальный шаг крепежа и не предполагает положение проводки.

Карта раскроя KZ‑006 после того, как экран разорвал потолочный контур

Пока карниз считали обычным периметром, стена с проектором могла выглядеть как один участок 5000 мм. После сервисной проверки KZ‑006 прерывается, например, на ширине кассеты и её обслуживания. В ведомости появляются два новых сегмента.

Пример:

Участок	Чистовая длина	Назначение	Приоритет
A	2550 мм	Главная стена без экрана	Цельно
B-L	1200 мм	Слева от кассеты	Цельно
B-R	1350 мм	Справа от кассеты	Цельно
C	2300 мм	Вторая стена	Цельно
D	1700 мм	Стена у двери	Можно из остатка
E	650 мм	Короткий участок	Из остатка

Общая чистая длина:

2550 + 1200 + 1350 + 2300 + 1700 + 650 = 9750 мм.

Практический раскрой 9750 мм и контрольные сценарии стены

Практический раскрой МДФ KZ‑006 2600 мм для примера 9750 мм

Математический минимум:

9750 ÷ 2600 ≈ 3,75 → минимум 4 планки.

Но проверим реальные детали.

Планка 2600 мм	Детали	Использовано	Остаток
1	A = 2550	2550	50 мм
2	C = 2300	2300	300 мм
3	B-L 1200 + B-R 1350	2550	50 мм
4	D 1700 + E 650	2350	250 мм

По номинальным длинам четыре планки действительно закрывают проект. Но первый и третий хлысты имеют всего по 50 мм остатка. Если чистовые размеры 2550 и 1350 уже не включают припуск на запил, такая схема слишком плотная. Перед заказом монтажник должен подтвердить, что все длины — именно чистовые.

По текущей цене МДФ:

4 × 1 850 = 7 400 ₽.

Практический раскрой бука/дуба 2400 мм для того же примера

Математический минимум:

9750 ÷ 2400 ≈ 4,06 → минимум 5 планок.

Но деталь A=2550 мм уже не помещается в одну заготовку. Если она должна оставаться цельной, 2400 мм технически недостаточно и нужен стык. То есть сравнение материалов затрагивает не только количество, но и архитектуру главной стены.

Если один стык на A допустим, остальные детали можно распределить по пяти или шести планкам в зависимости от места соединения и остатков. Например, 1200+1100 = 2300 мм хорошо помещаются вместе, но исходный B-R равен 1350, поэтому перестановка размеров должна соответствовать реальной стене, а не оптимизации «в вакууме».

Почему нельзя менять длину детали ради красивой таблицы

Карта раскроя обязана подчиняться объекту. Нельзя уменьшить участок 1350 до 1100 только потому, что так удобнее уложить две детали в 2400 мм. Если монтаж требует 1350 мм, именно этот размер участвует в расчёте.

Экран шириной 2400 мм на стене 5200 мм: симметричный сценарий

Пусть кассета и сервисная зона занимают ровно центральные 2400 мм стены 5200 мм. Остаток:

5200 − 2400 = 2800 мм.

При симметрии:

2800 ÷ 2 = 1400 мм слева и справа.

МДФ 2600 мм

1400+1400=2800 мм, поэтому одна планка не хватает на 200 мм. Потребуются две планки, если оба участка должны быть цельными.

Бук/дуб 2400 мм

Та же ситуация: 1400+1400=2800 мм. Тоже две планки.

Здесь более длинный МДФ вообще не уменьшает число хлыстов. Экран разбил стену на два сегмента, каждый из которых меньше 2400 мм.

Экран шириной 2400 мм на стене 6000 мм: когда одна сторона длиннее

Допустим, экран смещён: слева остаётся 1100 мм, справа — 2500 мм. Сумма карниза — 3600 мм.

МДФ

Правый участок 2500 мм закрывается одной 2600-миллиметровой планкой. Левый 1100 мм — второй планкой или подходящим остатком с другой стены.

Бук/дуб

2500 мм уже больше стандартной длины 2400 мм. Правый участок получает стык минимум 100 мм. Здесь 200-миллиметровая разница длины снова становится важной.

Экран занимает почти всю стену: 450 мм слева и 600 мм справа

Суммарно KZ‑006 нужно всего 1050 мм. Математически любой материал имеет большой запас. Но главный вопрос уже не стоимость: нужны ли вообще два коротких карниза?

Если они выглядят обрезанными и заканчиваются рядом с корпусом, лучше оставить стену без KZ‑006. Если оба сегмента продолжают карниз с соседних стен через внутренние углы, они могут быть необходимы для целостности комнаты.

Стоимость KZ‑006: как экран может уменьшить заказ

По текущей карточке одна планка стоит:

• МДФ 2600 мм — 1 850 ₽;
• бук 2400 мм — 3 530 ₽;
• дуб 2400 мм — 5 040 ₽.

Например, если после разрыва у экрана практическая карта требует четыре планки:

Материал	4 планки
МДФ	7 400 ₽
Бук	14 120 ₽
Дуб	20 160 ₽

Если требуется пять:

Материал	5 планок
МДФ	9 250 ₽
Бук	17 650 ₽
Дуб	25 200 ₽

Это только стоимость карниза на момент проверки. Не включены отделка, монтаж, доставка и упаковка.

Упаковка, доставка, приёмка и маркировка KZ‑006

Жёсткий упаковочный каркас: как учитывать его после расчёта планок

Карточка KZ‑006 указывает стоимость каркаса 390 ₽ и норму упаковки: до пяти изделий из МДФ или до двух изделий из массива в одном каркасе.

Если проект требует четыре МДФ-планки, по заявленной норме они могут попасть в один каркас. Если четыре дубовые — понадобится как минимум два каркаса, если упаковка формируется по верхней норме. Но фактическое число мест нужно подтвердить у продавца: «до двух» не является обещанием, что любые две планки всегда объединят.

Доставка KZ‑006 2400/2600 мм: экран изменил раскрой, но не длину упаковки

Даже если после прерывания у экрана нужны короткие детали 1200 и 1350 мм, товар приезжает стандартными планками 2400/2600 мм. До заказа проверьте лифт, лестницу, дверные проёмы и место хранения.

Распиливать новую планку у подъезда только ради заноса можно лишь тогда, когда транспортный рез точно совпадает с уже утверждёнными деталями. Иначе экономия на логистике создаст ненужный стык.

Как принимать KZ‑006 до раскроя и окраски

Проверьте:

• артикул KZ‑006;
• материал;
• длину;
• глубину 20 или 22 мм;
• прямолинейность;
• повреждения профиля;
• состояние торцов;
• для массива — рисунок и оттенок соседних деталей.

После приёмки планки распределяют по конкретным стенам. Самые ровные и визуально однородные отдают на главный участок рядом с экраном.

Как маркировать детали после разрыва у экрана

Удобно использовать коды:

• SCR-L — слева от экрана;
• SCR-R — справа;
• W1, W2 — обычные стены;
• RET-L/RET-R — возвраты;
• R — резерв;
• TEST — пробный угловой/торцевой фрагмент.

Так короткий остаток, предназначенный для правого торца кассеты, не уйдёт случайно на другой участок.

Будущий сервис и замена моторизованного экрана

Если после монтажа экран нужно заменить на более широкий

Это хороший аргумент в пользу ремонтопригодного разрыва. Новый экран может иметь более длинную кассету и потребовать большей сервисной зоны. Если KZ‑006 заканчивается на двух самостоятельных торцах, их легче укоротить или заменить, чем переделывать цельный сложный узел.

Если карниз «обнимает» старую кассету вплотную, будущая замена техники становится дороже.

Если экран нужно снять для ремонта двигателя

До покупки KZ‑006 полезно один раз снять кассету или хотя бы попросить установщика показать штатную последовательность демонтажа. Именно этот тест лучше всего выявляет скрытые требования к свободному пространству.

Если для снятия нужно сначала поднять корпус к потолку на 40–50 мм, оставшиеся 30 мм сразу становятся недостаточными. Если кассета снимается вниз после отсоединения двух нижних защёлок, ситуация другая.

Как направление демонтажа кассеты меняет допустимый карниз

Если сервисная крышка снимается вниз: почему это самый простой сценарий для KZ‑006

Когда крышка открывается вниз и не требует подъёма корпуса, свободная полоса над кассетой может почти не участвовать в обслуживании. В этом случае 30 мм между нижней линией KZ‑006 и верхом корпуса потенциально достаточно по вертикали, но всё равно нужно проверить боковой доступ к винтам и торцевым крышкам.

Условие совместимости:

• карниз не перекрывает крепёж;
• крышка полностью открывается;
• инструмент проходит к винтам;
• полотно не касается профиля;
• кассета может быть снята штатным способом.

Если кассету нужно сдвигать вверх перед снятием

Тогда простой остаток 30 мм становится критическим. Если производитель требует поднять корпус, например, на величину больше 30 мм, KZ‑006 блокирует демонтаж даже без прямого касания кассеты.

В такой ситуации есть три пути:

1. прервать карниз на ширину сервисной зоны;
2. изменить положение кассеты, если это допускает монтажная инструкция;
3. отказаться от KZ‑006 на этой стене.

Перемещать экран после его окончательной настройки нужно только вместе с установщиком, потому что изменятся высота изображения, положение полотна и, возможно, электрика.

Если экран можно снять только вбок

Вертикальные 30 мм могут быть достаточны, но возникает требование к свободному пространству слева или справа. Тогда торец KZ‑006 нужно отодвинуть от корпуса именно со стороны демонтажа.

Это хороший пример того, почему симметричные зазоры не всегда правильны. Для эстетики хочется по 50 мм с обеих сторон, а сервис может требовать 150 мм только справа. Функция имеет приоритет.

Если электрическое подключение находится на торце кассеты

Необходимо оставить доступ не только к разъёму, но и к крышке, кабелю, винтам и радиусу изгиба провода. Нельзя зажать кабель между KZ‑006 и корпусом только потому, что он

Если кассета чёрная, а KZ‑006 белый

Контраст подчёркивает оба объекта. Два торца карниза по сторонам чёрной кассеты могут сформировать аккуратную рамку, но малейшая асимметрия будет заметнее.

Перед заказом полезно сделать фронтальный макет стены с реальными ширинами.

Если кассета полностью скрыта за шторой

Тогда визуальный конфликт уменьшается, но сервисная геометрия остаётся. Штора не является основанием считать кассету «несъёмной». KZ‑006 всё равно должен сохранять доступ.

Если на стене есть телевизор и проекционный экран

В гибридной ТВ-зоне экран может опускаться перед телевизором. KZ‑006 должен учитывать и положение ТВ-панели, и кабели, и акустику. Карниз не должен создавать дополнительную тень или визуально конфликтовать с центральной осью.

Связь KZ‑006 с остальным погонажем комнаты

Когда деревянный погонаж лучше планировать вместе со всей комнатой

Если KZ‑006 сочетается с плинтусом, дверными наличниками, молдингами и акустическими рамками, полезно заранее собрать весь деревянный погонаж в единую ведомость. Это помогает согласовать материал и цвет, но каждый профиль всё равно считается своей картой.

Как проверить сервисный объём экрана без догадок о миллиметрах

Самая надёжная предзаказная проверка — не пытаться придумать «нормальный зазор», а воспроизвести реальное обслуживание. Для этого нужен паспорт экрана и лёгкий шаблон KZ‑006 выбранного материала.

Шаг 1. Зафиксировать штатное положение корпуса

Экран должен быть полностью установлен и выровнен. Измерения временно подвешенной кассеты бесполезны: после окончательной затяжки кронштейнов корпус может сместиться.

Шаг 2. Найти все съёмные детали

По инструкции отмечают крышки, торцевые элементы, винты, разъёмы и место выхода кабеля. На стене полезно временно отметить их малярной лентой, чтобы при приложенном карнизе ничего не забыть.

Шаг 3. Выполнить штатное открывание

Сервисную крышку открывают так, как предусмотрено производителем. Если для этого нужен поворот на петле, измеряется не только конечное положение, но и дуга движения.

Шаг 4. Смоделировать полный демонтаж

Если инструкция допускает снятие кассеты пользователем или сервисным специалистом, нужно понять первый обязательный манёвр: поднять, опустить, сдвинуть вбок, отвести от стены. Именно этот манёвр задаёт невидимую сервисную зону.

Шаг 5. Только теперь поставить шаблон KZ‑006

Шаблон располагается в реальной линии будущего карниза. Затем операции открытия и демонтажа повторяются. Если инструмент, крышка или корпус упираются в шаблон, непрерывный KZ‑006 не совместим с текущим узлом независимо от того, сколько миллиметров остаётся визуально.

Проверка утверждения «30 мм достаточно» и действия при конфликте после покупки

Почему запас в 30 мм нельзя переносить на другой экран той же ширины

Две кассеты шириной 2400 мм могут иметь совершенно разную сервисную архитектуру. У одной двигатель обслуживается с торца, у другой регулировка находится снизу; одна снимается вертикально, другая сдвигается вдоль крепёжной рейки. Поэтому ширина экрана и расстояние до потолка не образуют универсальную таблицу совместимости.

Даже новая модификация того же бренда может получить другую крышку или крепление. При замене экрана через несколько лет проверку нужно повторить.

Если установщик экрана говорит «30 мм достаточно»: что именно попросить подтвердить

Полезный ответ должен относиться не к субъективной оценке, а к конкретным операциям. Попросите подтвердить, что при установленном KZ‑006:

• полотно выходит и возвращается без контакта;
• все штатные регулировки доступны;
• электрический отсек открывается;
• корпус можно снять с креплений;
• для снятия не требуется движение в зону карниза;
• гарантийный сервис не требует демонтажа декоративного профиля.

Если подтверждается только фраза «корпус не касается карниза», этого недостаточно: статическая совместимость и сервисная совместимость — разные проверки.

Если KZ‑006 уже куплен, а сервисный конфликт обнаружился на объекте

Не нужно автоматически резать все планки у кассеты. Сначала пересоберите карту. Возможно, две длинные детали, планировавшиеся на стену с экраном, выгоднее перенести на другие стены, а короткие боковые участки получить из их остатков.

Порядок действий:

1. остановить монтаж у экрана;
2. зафиксировать требуемую сервисную зону;
3. определить новые левый и правый сегменты;
4. пересчитать все остатки по комнате;
5. только потом назначить планки на новые детали;
6. при необходимости докупить один хлыст, а не резать несколько целых без плана.

Так ошибка совместимости не превращается автоматически в максимальный перерасход материала.

Фотофиксация сервисного теста: что сохранить вместе со спецификацией

После успешной проверки полезно сохранить четыре фотографии: кассета с закрытой крышкой, кассета с открытой сервисной зоной, положение шаблона KZ‑006 и момент штатного снятия/сдвига корпуса. К ним прикладывают размеры и модель экрана. Такая простая документация помогает монтажнику карниза не изменить согласованный зазор на объекте.

Если через несколько лет экран заменят, по этим материалам будет понятно, какой сервисный объём был заложен изначально и можно ли новый корпус установить без переделки погонажа. Фото не заменяют паспорт оборудования, но сохраняют фактическую геометрию уже собранного узла.

Практические ошибки при заказе KZ‑006 рядом с моторизованным экраном

Ошибка 1. Считать 30 мм готовым сервисным зазором

30 мм — только геометрический остаток. Сервис зависит от конкретной кассеты.

Ошибка 2. Не уточнить, что именно измерено как 85 мм

Размер до нижней кромки и размер до верха корпуса дают совершенно разные выводы.

Ошибка 3. Закрыть щель выхода полотна

Экран начинает тереться о декоративный профиль.

Ошибка 4. Перекрыть регулировочный винт

Простая настройка требует снятия карниза.

Ошибка 5. Приклеить KZ‑006 к корпусу кассеты

Декоративная и инженерная системы становятся неразделимыми.

Ошибка 6. Сделать два торца случайно в 20–30 мм от корпуса

Разрыв выглядит монтажной ошибкой, а не архитектурным решением.

Ошибка 7. Считать стену цельной при раскрое

После прерывания у экрана карта 2400/2600 мм меняется полностью.

Ошибка 8. Считать одну планку 2600 достаточной для 1200+1350 без припусков

Остаётся всего 50 мм, которые могут уйти на чистовые резы.

Ошибка 9. Перенести шаблон МДФ на дуб

Глубина отличается: 22 мм против 20 мм.

Ошибка 10. Поставить продольный стык рядом с торцом кассеты

В одной зоне концентрируются слишком много линий.

Ошибка 11. Выбрать другой карниз только по высоте

Новый профиль имеет собственную глубину и сервисный конфликт.

Ошибка 12. Не проверить проводку

Монтажный крепёж KZ‑006 попадает в скрытую трассу питания экрана.

Ошибка 13. Распилить длинную планку для лифта без карты

Транспортный рез может уничтожить цельный видовой сегмент.

Ошибка 14. Покупать дополнительную планку «на всякий случай» вместо точного расчёта

Процентный запас не знает реальных длин деталей.

Ошибка 15. Считать стену с экраном обязательной для карниза

Иногда полностью свободная от KZ‑006 стена выглядит и обслуживается лучше.

Дерево решения: можно ли устанавливать KZ‑006 рядом с экраном

Вопрос	Если да	Если нет
85 мм измерены до верхней точки кассеты?	Проверить сервис	Перемерить
Оставшиеся 30 мм достаточны по инструкции экрана?	Проверить щель полотна	Прерывать/менять узел
KZ‑006 не перекрывает крепёж и электрику?	Проверить демонтаж	Сместить торцы
Кассета снимается без карниза?	Решать раскрой	Не делать непрерывный KZ‑006
Короткие участки выглядят осознанно?	Включить их в карту	Оставить стену без карниза
Карта 2400/2600 мм собрана?	Считать цену	Не определять количество по периметру

Что отправить менеджеру STAVROS и монтажнику экрана

Нужен один комплект исходных данных:

1. артикул KZ‑006;
2. материал;
3. модель моторизованного экрана;
4. паспорт/инструкция;
5. фото кассеты;
6. размер корпуса;
7. точная привязка 85 мм;
8. положение щели полотна;
9. сервисные крышки;
10. направление демонтажа;
11. электрическое подключение;
12. ширина стены;
13. расстояния до углов;
14. схема окончания карниза;
15. карта раскроя 2400/2600 мм;
16. расчётное количество планок.

Финальная спецификация KZ‑006 для стены с экраном

Параметр	Что зафиксировать
Товар	KZ‑006
МДФ	55×22×2600 мм
Бук/дуб	55×20×2400 мм
Экран	Точная модель
85 мм	Между конкретными подписанными точками
Геометрический остаток	30 мм при корректном измерении
Сервисная зона	По инструкции экрана
Щель полотна	Полностью свободна
Демонтаж	Возможен без снятия KZ‑006
Торцы	Прямые / возвраты / иное решение
Раскрой	По сегментам после разрыва
Количество	По практической карте
Упаковка	Подтвердить число каркасов

Контрольный лист перед оплатой

• модель экрана известна;
• паспорт прочитан;
• 85 мм измерены до правильной точки;
• сервисная крышка открывается;
• крепёж доступен;
• электрика доступна;
• щель выхода полотна не перекрывается;
• полотно не касается карниза;
• кассета снимается штатно;
• торцы KZ‑006 утверждены;
• короткие сегменты оправданы визуально;
• 2400 и 2600 мм рассчитаны отдельно;
• цена и наличие перепроверены;
• доставка длинных планок проверена.

FAQ о KZ‑006 рядом с моторизованным экраном

Какой размер у KZ‑006?

МДФ — 55×22×2600 мм, бук и дуб — 55×20×2400 мм.

Хватит ли 85 мм до потолка?

Если 85 мм измерены до верхней точки кассеты, после KZ‑006 остаётся 30 мм. Этого недостаточно для вывода без проверки сервиса.

Достаточно ли оставшихся 30 мм?

Только если инструкция конкретного экрана допускает обслуживание и демонтаж в таком пространстве.

Что такое сервисный зазор экрана?

Свободный объём, необходимый для доступа к крышкам, винтам, электрике и снятия корпуса. Он определяется конструкцией конкретной модели.

Можно ли закрыть корпус экрана карнизом?

Не как универсальное решение. KZ‑006 не является корпусом или ревизионной крышкой для экрана.

Можно ли перекрывать щель выхода полотна?

Нет. Полотно должно двигаться свободно без касания.

Как снять экран после монтажа KZ‑006?

По штатной инструкции производителя. Если для этого приходится демонтировать карниз, узел нужно пересмотреть до покупки.

Где прерывать карниз?

По подтверждённой сервисной зоне и архитектуре стены, а не случайно в нескольких сантиметрах от корпуса.

Как оформить открытый торец?

Прямым чистовым срезом, возвратом или отдельным декоративным завершением.

Нужно ли оставлять всю стену с экраном без карниза?

Иногда да — если кассета занимает большую часть стены или короткие боковые сегменты выглядят плохо.

Что выбрать — МДФ, бук или дуб?

После решения сервисной геометрии. МДФ длиннее и удобен под эмаль; бук и дуб выбирают ради натуральной древесины.

Какая длина KZ‑006 из МДФ?

2600 мм.

Какая длина дуба и бука?

2400 мм.

Можно ли использовать одну планку на две стороны экрана?

Да, если сумма чистовых деталей, пропилов и припусков укладывается в стандартную длину.

Когда лучше выбрать другой карниз?

Когда KZ‑006 блокирует сервис или короткие фрагменты рядом с экраном не работают визуально.

Можно ли использовать KZ‑008 вместо KZ‑006?

Только после нового расчёта: KZ‑008 значительно крупнее и не является автоматической заменой.

Где купить KZ‑006?

В карточке товара после проверки экрана и карты раскроя.

Где купить KZ‑006 после проверки сервисной зоны

Когда геометрия и обслуживание подтверждены, можно купить KZ-006 55×20/22 мм в выбранном материале и рассчитанном количестве.

Финальный шаг — заказать деревянный карниз KZ-006 только после того, как кассета остаётся обслуживаемой, щель полотна свободна, а карта 2400/2600 мм проверена.

Итог: 85−55=30 мм — это начало проверки KZ‑006, а не разрешение на монтаж

KZ‑006 действительно компактнее многих деревянных карнизов: высота 55 мм позволяет встроить его в плотную верхнюю зону. Но при моторизованном экране недостаточно увидеть 85 мм и вычесть 55. Оставшиеся 30 мм ничего не говорят о сервисной крышке, винтах, электрике и траектории снятия кассеты.

Сначала нужно установить, что именно измерено как 85 мм, затем проверить паспорт экрана и физически смоделировать обслуживание с шаблоном KZ‑006. Если карниз не мешает движению полотна и демонтажу, его можно вести непрерывно. Если мешает — прерывать по сервисной зоне или вообще оставить стену без карниза.

После этого меняется коммерческий расчёт. Стена 5000–6000 мм может превратиться в два коротких сегмента, и длинная планка 2600 мм уже используется совсем иначе. Иногда одна планка закрывает обе стороны экрана, иногда даже 2600 мм не дают преимущества перед 2400 мм.

Рабочая последовательность: модель экрана → точные точки измерения 85 мм → паспорт и сервисная траектория → шаблон KZ‑006 55×20/22 → решение «непрерывно / разрыв / без карниза» → торцы → карта 2400/2600 мм → стоимость и упаковка → заказ.
