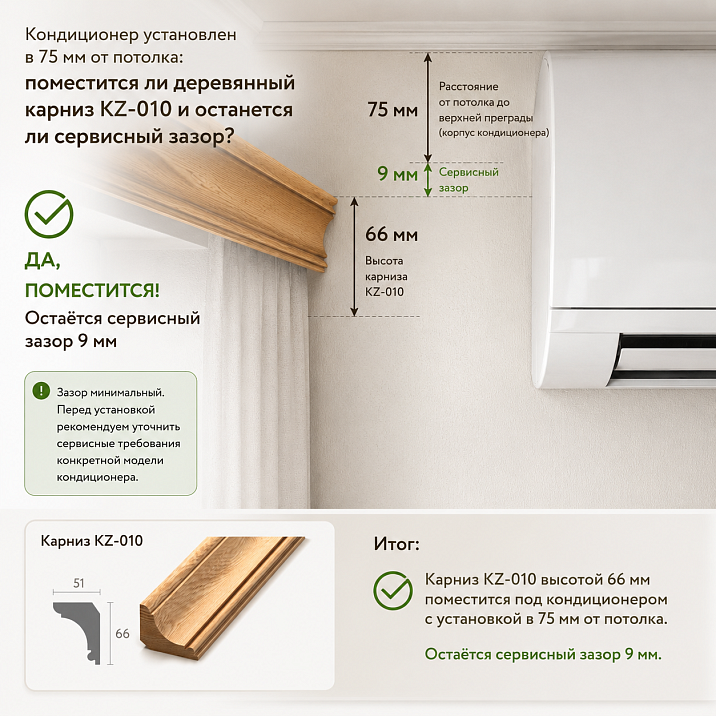

Кондиционер установлен в 75 мм от потолка: поместится ли деревянный карниз KZ-010 высотой 66 мм и останется ли сервисный зазор

Внутренний блок кондиционера уже висит на стене. От его верхней точки до потолка — 75 мм. После монтажа климатической техники для комнаты выбрали KZ‑010: деревянный потолочный карниз с сечением 66×51 мм. На бумаге кажется, что профиль помещается:

75 − 66 = 9 мм.

Но эта арифметика отвечает только на один вопрос: пересекутся ли две неподвижные геометрические линии, если 66 мм действительно занимают стеновой участок от потолка вниз. Она не отвечает, сможет ли кондиционер после монтажа KZ‑010 нормально забирать воздух, открывать переднюю крышку, выдавать фильтры в нужном направлении и обслуживаться без демонтажа карниза.

Поэтому прямой ответ такой:

покупать KZ‑010 только потому, что после вычитания остаётся 9 мм, нельзя. Карниз можно вести над уже установленным кондиционером только тогда, когда инструкция конкретной модели допускает фактический верхний зазор после отделки, воздухозабор остаётся свободным, крышка полностью открывается, фильтры снимаются, а сервисный мастер получает доступ к блоку. Если хотя бы одно условие не выполняется, KZ‑010 нужно закончить до кондиционера, возобновить после него или выбрать более компактную верхнюю линию.

Это особенно важно потому, что кондиционер уже установлен. Перенос внутреннего блока ради декоративного профиля — отдельная техническая работа с трассой, дренажом и электрикой. Значит, сначала проверяют существующий кондиционер, а уже потом покупают карниз.

Порядок до заказа:

1. записать точную модель внутреннего блока;

2. найти монтажную и сервисную инструкцию производителя;

3. проверить требуемое пространство сверху и по бокам;

4. измерить реальные 75 мм в нескольких точках;

5. поставить полноразмерный шаблон KZ‑010;

6. открыть переднюю крышку;

7. вынуть фильтры так, как требует конкретная модель;

8. проверить верхний воздухозабор;

9. определить, можно ли провести карниз непрерывно;

10. если нет — спроектировать два чистых окончания и пересчитать 2400/2600‑мм планки.

Если профиль ещё окончательно не выбран, сначала можно купить деревянный потолочный плинтус после проверки более компактных вариантов. Если выбран именно KZ‑010, решение строится вокруг его реального сечения и установленного кондиционера.

Перейти в каталог

Деревянный карниз KZ-010 66×51 мм: какие размеры и цены подтверждены карточкой

Актуальная карточка STAVROS показывает три основные товарные строки:

Исполнение KZ‑010	Размер, мм	Цена на момент проверки	Наличие на момент проверки
МДФ	66×51×2600	3 140 руб.	СПб — 82 шт.
бук	66×51×2400	7 200 руб.	СПб — 44 шт.
дуб	66×51×2400	11 120 руб.	СПб — 14 шт.

Карточка также подтверждает качество «Престиж», для МДФ — подготовку «Под эмаль», покупку в один клик, жёсткий упаковочный каркас 390 руб. и средний срок производства отсутствующей позиции под заказ 5–10 рабочих дней. Цены и остатки обновляются, поэтому перед оплатой их нужно проверить повторно.

Первое товарное упоминание — деревянный карниз KZ-010.

Какие два размера важны возле кондиционера

В исходной схеме KZ‑010 размер 66 мм используется как высота карниза по стене. Именно поэтому при верхе кондиционера на 75 мм возникает номинальная щель:

75 − 66 = 9 мм.

Второй размер сечения — 51 мм — описывает другой габарит профиля. Его тоже нельзя игнорировать, потому что объёмный карниз выступает из плоскости стены и способен попасть в траекторию открывающейся крышки или фильтра. Точную ориентацию сечения нужно сверить по чертежу и реальному шаблону перед монтажом.

Почему 66 мм — не «просто декоративная высота»

В обычной комнате профиль может оцениваться только по пропорции.

Над кондиционером эти 66 мм становятся частью технического узла:

• нижняя кромка KZ‑010 оказывается почти у корпуса;

• остаётся всего 9 мм номинального поля;

• любое требование производителя к свободному пространству может оказаться больше этой величины.

Почему 2400 и 2600 мм будут считаться после решения сервисного узла

Если KZ‑010 проходит непрерывно над кондиционером, стена считается одним сегментом.

Если карниз прерывается у блока, одна длинная линия превращается минимум в две детали:

• слева от кондиционера;

• справа от кондиционера.

Значит, решение по сервису напрямую меняет количество планок.

Потолочный плинтус из дерева и кондиционер: три разных вида зазора

Фраза «между кондиционером и карнизом остаётся 9 мм» слишком грубая. Полезно разделять три величины.

Геометрический зазор

Это простая разница:

Ggeo = D − H

где:

• D — фактическое расстояние от потолка до верхней точки внутреннего блока;

• H — стеновая высота KZ‑010.

В нашем примере:

Ggeo = 75 − 66 = 9 мм.

Воздушный зазор

Это пространство, которое нужно конкретной модели для штатного забора воздуха.

Оно не выводится из размера KZ‑010. Его берут из инструкции кондиционера и проверяют на реальном блоке.

Сервисный зазор

Это пространство, необходимое, чтобы:

• поднять/снять крышку;

• вынуть фильтры;

• снять декоративную панель;

• получить доступ к крепежу и соединениям.

Он может оказаться больше воздушного.

Почему нельзя выбрать максимум «на глаз»

У разных внутренних блоков:

• различная форма крышки;

• различный воздухозабор;

• разные направления снятия фильтра;

• разные сервисные операции.

Поэтому единственная безопасная универсальная рекомендация — использовать инструкцию конкретной модели.

Наша фабрика также производит:

Смотреть весь Каталог продукции

KZ-010 занимает 66 мм: что на самом деле означает остаток 9 мм

Девять миллиметров подтверждают только одно:

если верх блока действительно находится ровно на 75 мм, а KZ‑010 в рабочей ориентации занимает стену на 66 мм, статические габариты номинально не накладываются друг на друга.

Но из этого не следует:

• что воздух проходит свободно;

• что передняя панель открывается;

• что фильтр выходит;

• что сервисный мастер может работать;

• что инструкция производителя разрешает такой монтаж.

Почему 9 мм особенно чувствительны к погрешности

Если расстояние 75 мм измерено:

• по декоративной крышке;

• только в одной точке;

• до неровного потолка,

фактический минимум может оказаться меньше.

Например:

• слева — 75 мм;

• по центру — 73 мм;

• справа — 71 мм.

Тогда при тех же 66 мм номинально остаётся:

• 9;

• 7;

• 5 мм.

Критична минимальная точка, а не среднее значение.

Почему после финиша зазор может измениться

Реальное положение карниза зависит от:

• монтажного слоя;

• неровности стены;

• финишной подгонки;

• геометрии потолка.

Поэтому окончательный тест проводится уже на реальном шаблоне в проектной плоскости.

Почему инструкции кондиционера важнее универсальных советов про 5, 10 или 20 мм

Для настенных сплит‑систем нет одной цифры верхнего зазора, которую можно безопасно переносить на любую модель.

У разных производителей и серий требования отличаются. Они связаны с конструкцией:

• воздухозабора;

• теплообменника;

• крышки;

• фильтра;

• монтажной пластины.

Поэтому статья не назначает:

«оставьте минимум 10 мм»
или
«9 мм точно достаточно».

Правильный порядок:

модель кондиционера → инструкция производителя → требуемое пространство → фактический шаблон KZ‑010.

Что искать в инструкции

Разделы:

• installation clearance;

• minimum space;

• service space;

• filter removal;

• front panel removal.

Если инструкция на русском отсутствует, используют официальную документацию производителя по точной модели/серии.

Почему пример другой модели — только иллюстрация

Даже если у похожего настенного блока указано 80–90 мм сверху, это не становится требованием для вашего кондиционера.

Такой пример лишь доказывает, что номинальные 9 мм нельзя объявлять рабочим зазором без паспорта.

Где у внутреннего блока находится воздухозабор и почему KZ-010 может мешать

У настенных блоков воздух может забираться:

• через верхнюю решётку;

• через верхне‑переднюю часть;

• через комбинированную зону.

Точное расположение зависит от модели.

Если воздухозабор сверху

KZ‑010 оказывается прямо в потенциальной зоне притока воздуха.

Даже без физического касания карниз может уменьшить свободное сечение над блоком.

Если воздухозабор смещён вперёд

Риск может быть ниже, но нужно проверить реальный поток и требования документации.

Что нельзя делать

Нельзя оценивать воздухозабор по фотографии похожего кондиционера.

Внешне одинаковые блоки могут иметь разную внутреннюю аэродинамику.

Практическая проверка

Снять фильтр или открыть штатную верхнюю часть по инструкции и увидеть:

• где находится всасывающая решётка;

• какой участок над корпусом должен оставаться свободным.

Как открывается крышка кондиционера и почему карниз может мешать только при обслуживании

В ежедневной работе внутренний блок может прекрасно охлаждать комнату, а конфликт проявится только во время первой чистки.

Передняя крышка разных моделей:

• поднимается вверх;

• откидывается;

• снимается после подъёма;

• имеет фиксаторы в верхней зоне.

Почему это опасная «скрытая» несовместимость

При закрытой крышке между KZ‑010 и блоком остаётся 9 мм.

Но в момент открытия верхний край крышки может описывать дугу и войти в объём карниза.

Как проверить без догадок

1. Поставить шаблон KZ‑010.

2. Медленно открыть крышку.

3. Зафиксировать максимальный угол.

4. Проверить снятие, если это предусмотрено.

5. Повторить закрывание.

Что считать отрицательным результатом

Если для открытия нужно:

• выгнуть крышку;

• отвести блок;

• снять KZ‑010;

• оставить крышку недооткрытой,

карниз в этой конфигурации не подходит.

Фильтры кондиционера: можно ли их вынуть при KZ-010 над блоком

Открыть крышку — ещё не значит обслужить кондиционер.

Фильтры могут выниматься:

• вверх;

• вверх и на себя;

• под небольшим углом;

• после дополнительного освобождения фиксаторов.

Установленный карниз может не мешать крышке, но перекрыть именно траекторию фильтра.

Проверка фильтра по реальной модели

Нужно не имитировать движение рукой, а вынуть фильтр штатным способом.

С шаблоном KZ‑010:

1. открыть переднюю панель;

2. освободить фильтр;

3. вывести его полностью;

4. вернуть обратно;

5. закрыть крышку.

Если фильтр изгибается только потому, что над блоком появился карниз, сервисный узел плохой.

Почему нельзя рассчитывать на гибкость фильтра

Фильтр может быть пластиковым или иметь рамку. Его принудительное изгибание:

• неудобно;

• повышает риск повреждения;

• не соответствует штатной процедуре.

Что ещё проверять

Если блок имеет:

• дополнительные фильтрующие кассеты;

• декоративную верхнюю крышку;

• датчик;

• Wi‑Fi‑модуль,

их обслуживание тоже должно оставаться доступным.

Почему нельзя закрывать воздухозабор декоративным карнизом

Если конкретный внутренний блок забирает воздух сверху, свободное пространство над ним является частью работы системы.

KZ‑010 не должен превращаться в «козырёк», который подводится почти вплотную к входной решётке.

Что может измениться при слишком плотном соседстве

Не нужно обещать конкретные проценты потери мощности. Достаточно технической логики:

• свободный приток воздуха уменьшается;

• рабочая аэродинамика отличается от предусмотренной производителем;

• блок может работать шумнее или нештатно;

• обслуживание становится сложнее.

Что считается доказательством совместимости

Не мнение:

«между ними же есть щель».

А одновременно:

• инструкция производителя;

• фактическая геометрия;

• свободная решётка;

• штатное открывание;

• штатное обслуживание.

Полноразмерный шаблон KZ-010: как проверить 66×51 мм до покупки

При остатке всего 9 мм макет особенно полезен.

Нужен не прямоугольник 66 мм на стене, а объёмный шаблон сечения KZ‑010.

Из чего сделать

• плотный картон;

• пенокартон;

• фанера;

• МДФ.

Что воспроизвести

Минимум:

• 66 мм по стене;

• второй габарит профиля 51 мм;

• рабочее положение в углу стены и потолка.

Где поставить

По всей зоне над кондиционером, а не в одной точке.

Также проверить:

• левый край блока;

• правый край;

• место выхода трассы;

• ближайший внутренний угол.

Что делать после установки шаблона

1. включить кондиционер;

2. проверить воздухозабор визуально;

3. открыть крышку;

4. снять фильтр;

5. проверить доступ рукой;

6. посмотреть узел сбоку.

Почему шаблон сильнее 3D-визуализации

Визуализация редко знает:

• точную модель блока;

• реальную крышку;

• фактический потолок;

• монтажный перекос.

Макет показывает существующий объект.

Три варианта прохождения KZ-010 возле кондиционера

После технической проверки остаются три базовых решения.

Сценарий	Внешний вид	Сервис	Раскрой	Когда выбирать
Непрерывно над блоком	цельная верхняя линия	только если полный доступ сохранён	проще по стене	инструкция и макет подтверждают
Прерывание перед блоком и продолжение после	два чистых торца	хороший доступ	стена делится на 2 сегмента	карниз слишком близко
Разрыв верхней линии на всей зоне кондиционера	блок читается как техзона	максимальный доступ	меньше коротких фрагментов	два маленьких отрезка выглядели бы случайно

Карниз идёт непрерывно над кондиционером

Это лучший вариант визуально, но самый требовательный технически.

Условия:

• верхний зазор разрешён производителем;

• воздухозабор свободен;

• крышка открывается;

• фильтры снимаются;

• блок можно обслужить.

Одного пункта «не касается корпуса» мало.

KZ-010 заканчивается до кондиционера и начинается после него

Самый прямой способ сохранить техническую свободу.

Появляются два видимых окончания, которые нужно сделать одинаково.

Верхняя линия вообще не проходит над зоной кондиционера

Иногда эстетически чище, чем два коротких отрезка по 100–200 мм возле блока.

Особенно если кондиционер:

• стоит близко к углу;

• расположен над окном;

• связан с трассой/коробом.

Где закончить KZ-010 перед внутренним блоком

Точка окончания не должна быть случайной.

Нужно одновременно смотреть на:

• край корпуса кондиционера;

• окно;

• наличник;

• ближайший угол;

• трассу;

• светильники.

Прямой торец

Самое простое решение.

Требует:

• чистого реза;

• подготовки свежего торца;

• финиша.

Возврат к стене

Короткая деталь закрывает сечение KZ‑010.

Выглядит архитектурно завершённее, но:

• усложняет раскрой;

• требует дополнительного материала;

• создаёт усовые соединения.

Торец по вертикали кондиционера

Можно закончить карниз по внешней вертикали блока, если это выглядит осознанно и не мешает трассе.

Отступ от корпуса

Иногда визуально лучше оставить поле стены между KZ‑010 и кондиционером.

Но универсальный размер отступа не назначается: сначала сервисная зона, потом композиция.

Если KZ-010 прерывается, две стороны должны выглядеть как один узел

Если карниз подходит к кондиционеру слева и справа, окончания воспринимаются парой.

Проверяют:

• одинаковую высоту;

• одинаковый тип торца;

• одинаковый отступ;

• одинаковый финиш.

Когда симметрия не обязательна

Если кондиционер стоит близко к углу.

Например:

• слева от блока 300 мм стены;

• справа 1800 мм.

Тогда два одинаковых коротких отрезка могут выглядеть хуже асимметричного, но архитектурно оправданного решения.

Что важнее

Не «математическая симметрия», а понятная композиционная причина.

Можно ли провести KZ-010 за кондиционером

Для уже установленного блока это слабая идея.

Теоретически карниз мог быть предусмотрен за монтажной пластиной ещё до установки кондиционера. Но если блок уже смонтирован:

• снимать его ради декора;

• вмешиваться в трассу;

• менять монтажную пластину

нельзя рекомендовать автоматически.

Когда это вообще обсуждается

Только если:

• сервисная организация подтверждает демонтаж/монтаж;

• есть смысл по дизайну;

• сохраняются требования производителя.

Почему «спрячем профиль за блоком» не решает 9 мм

Крышка и воздухозабор всё равно находятся перед карнизом.

Кроме того, участок за внутренним блоком может стать недоступным для обслуживания.

Кондиционер висит над окном: как согласовать KZ-010, наличник и верх окна

Над окном обычно сходятся несколько горизонталей:

• потолок;

• KZ‑010;

• верх кондиционера;

• оконный наличник;

• карниз штор;

• трасса.

Если каждую проектировать отдельно, получается визуальный шум.

Сначала определить доминирующую линию

Например:

• KZ‑010 идёт по всей комнате;

• окно имеет свой наличник;

• кондиционер становится техническим разрывом.

Или наоборот

Если блок занимает почти всю зону над окном, карниз может закончиться до оконной композиции.

Что нельзя делать

Не нужно оставлять короткий KZ‑010 длиной 120–180 мм между углом окна и кондиционером только ради формальной непрерывности.

Такой фрагмент может выглядеть как обрезок.

Трасса кондиционера выходит вверх: что делать с KZ-010

Общую тему трасс уже раскрывает материал как оформить кондиционер и его трассу в интерьере.

Для KZ‑010 нужно решить один конкретный вопрос:

пересекает ли трасса монтажную зону профиля.

Если трасса уходит вверх рядом с блоком

Нужно знать:

• ширину короба;

• выступ от стены;

• доступ к соединениям;

• можно ли снять декоративный короб.

Почему нельзя «накрыть» трассу KZ-010 без проверки

Профиль может:

• перекрыть доступ;

• не сесть на стену;

• потребовать глубокую выборку.

Что делать

Сначала трасса и сервис.

Потом — декоративная линия.

Почему нельзя выпилить глубокую нишу в KZ-010 под трассу без проверки профиля

Если короб трассы пересекается с карнизом, возникает соблазн просто вырезать часть KZ‑010.

У профилированного изделия это рискованно.

Что меняется при глубокой выборке

Можно:

• нарушить лицевой рисунок;

• ослабить край;

• открыть внутреннюю структуру МДФ;

• получить несимметричную форму;

• усложнить угловой стык.

Когда локальная подрезка вообще допустима

Только после:

• чертежа;

• проверки сечения;

• согласования с мастером;

• понимания, какой участок остаётся несущим.

Почему лучше сначала решить трассу

Если декоративный короб можно сделать уже или перенести в другую плоскость, это часто чище, чем превращать KZ‑010 в индивидуально вырезанный профиль.

KZ-010 из МДФ под эмаль: когда прерывание возле кондиционера проще оформить

МДФ KZ‑010 имеет размер:

66×51×2600 мм.

Текущая цена на момент проверки:

3 140 руб.

Карточка показывает подготовку «Под эмаль».

Это удобно, если карниз нужно визуально растворить в потолке или стене.

Почему МДФ удобен при двух открытых окончаниях

После прерывания возле кондиционера появляются два торца.

Их можно:

• подготовить;

• загрунтовать;

• окрасить в той же системе.

Но эмаль не исправляет плохой сервисный узел

Если крышка кондиционера не открывается, белая краска не делает 9 мм рабочим зазором.

Сначала механика, потом цвет.

Можно ли сделать карниз в цвет кондиционера

Технически можно подобрать близкий белый, но корпус климатической техники и окрашенный МДФ имеют разные:

• фактуры;

• блеск;

• пластик/дерево‑композит.

Лучше решать композицию через общий цвет стены/потолка, а не пытаться имитировать пластик блока.

Дубовый KZ-010 возле белого кондиционера: когда натуральное дерево оправдано

Дубовый KZ‑010:

66×51×2400 мм.

Цена на момент проверки:

11 120 руб.

Натуральный дуб рядом с белым внутренним блоком создаёт сильный контраст.

Он работает, если в интерьере уже есть:

• дубовые двери;

• мебель;

• панели;

• напольный плинтус.

Для такого сценария логичен плинтус из натурального дерева как часть общего погонажного языка, но KZ‑010 остаётся карнизом, а не плинтусом.

Если KZ-010 прерывается у белого блока

Открытые дубовые торцы будут заметнее, чем окрашенный МДФ.

Нужно заранее решить:

• прямой торец;

• возврат;

• тонировку свежего реза.

Почему древесину нужно распределить до распила

Слева и справа от кондиционера две детали воспринимаются как пара.

Если одна заметно темнее, асимметрия усиливается белым корпусом между ними.

Буковый KZ-010 под эмаль: компромисс между массивом и окрашенной линией

Бук:

66×51×2400 мм.

Цена:

7 200 руб.

Он может быть рационален, если нужен массив, но финальная поверхность будет укрывной.

По раскрою

Бук имеет ту же длину 2400 мм, что дуб.

Поэтому все расчёты количества для древесных версий одинаковы по геометрии.

По отделке

Свежий торец после прерывания можно подготовить под эмаль.

Но основа остаётся древесиной, поэтому мастер должен учитывать её поведение и систему покрытия.

KZ-010 2600 или 2400 мм: кондиционер меняет карту раскроя стены

Если карниз идёт непрерывно, стена — одна деталь или несколько последовательных хлыстов.

Если блок создаёт разрыв, одна линия превращается минимум в два независимых сегмента.

Пример стены 4600 мм

Допустим:

• слева от сервисной зоны кондиционера — 1700 мм;

• справа — 1650 мм;

• остальная центральная зона занята блоком и необходимыми отступами.

Сумма KZ‑010 на этой стене:

3350 мм.

МДФ 2600

Одной планки недостаточно.

Две дают:

5200 мм исходного материала.

Можно сделать:

• 1700 из первой;

• 1650 из второй.

Остатки:

• 900 мм;

• 950 мм.

Бук/дуб 2400

Тоже нужны две планки.

Остатки:

• 700 мм;

• 750 мм.

Почему одинаковое число планок не означает одинаковую экономику

МДФ оставляет более длинные остатки, которые могут закрыть соседние короткие стены.

Но материал другой, поэтому «2600 лучше» не является универсальным выводом.

Как использовать два остатка после обхода кондиционера

После стены из предыдущего примера остаются:

МДФ:

• 900;

• 950 мм.

Дерево:

• 700;

• 750 мм.

Они могут стать полезными, если в комнате есть короткие сегменты.

Допустим, рядом есть участки

• 850 мм;

• 720 мм.

Для МДФ оба закрываются остатками.

Для 2400‑мм древесной карты:

• 750 закрывает 720;

• 700 не закрывает 850.

Нужен новый хлыст либо другая общая карта.

Что показывает пример

Кондиционер меняет не только длину стены, но и структуру остатка.

Поэтому считать всю комнату нужно вместе.

Почему периметр комнаты больше не подходит для расчёта KZ-010

Представим четыре независимых сегмента после всех разрывов:

• 1700;

• 1700;

• 1700;

• 1700 мм.

Общий метраж:

6800 мм.

По МДФ 2600

Чистая арифметика:

6800 / 2600 ≈ 2,62 → 3 планки.

Но две детали по 1700 в одну планку не помещаются:

1700 + 1700 = 3400 > 2600.

Каждая деталь требует отдельного хлыста.

Реально:

4 планки.

По древесине 2400

Арифметика:

6800 / 2400 ≈ 2,83 → 3.

Практически:

снова 4, потому что две детали по 1700 не помещаются вместе.

Это классический конфликт «метража и раскроя»

Количество определяет не сумма, а набор цельных деталей.

Карта всей комнаты: длинные детали сначала, короткие потом

Для KZ‑010 полезно сортировать сегменты по длине.

Например:

• A = 2350;

• B = 1700;

• C = 1650;

• D = 950;

• E = 850.

МДФ 2600

Сначала A:

• планка 1 → 2350, остаток 250.

Далее B:

• планка 2 → 1700 + 850 = 2550.

C:

• планка 3 → 1650 + 950 = 2600.

Итого:

3 планки.

Бук/дуб 2400

A = 2350 занимает одну планку почти полностью.

B + E:

1700 + 850 = 2550 — не помещаются.

C + D:

1650 + 950 = 2600 — не помещаются.

Можно:

• планка 1 → A;

• планка 2 → B;

• планка 3 → C;

• планка 4 → D + E = 1800.

Итого:

4 планки.

Практический вывод

В этой конкретной карте 200 мм дополнительной длины МДФ уменьшают покупное количество с четырёх до трёх.

Но это результат конкретных сегментов, а не универсальное преимущество материала.

Сколько стоит KZ-010 в примере с картой A–E

По текущей карточке.

МДФ

3 планки:

3 × 3 140 = 9 420 руб.

Бук

4:

4 × 7 200 = 28 800 руб.

Дуб

4:

4 × 11 120 = 44 480 руб.

Это товарная стоимость карниза, без:

• доставки;

• упаковки;

• отделки;

• монтажа;

• расходников.

Почему нельзя сравнивать эти суммы как эквивалентные материалы

МДФ, бук и дуб решают разные эстетические задачи.

Расчёт показывает цену карты внутри выбранного материала.

Когда два коротких сегмента выгоднее одного непрерывного карниза

Иногда разрыв вокруг кондиционера выглядит как потеря цельности, но по факту делает проект и сервис лучше.

Представим:

• стена 4600 мм;

• блок кондиционера и сервисная зона занимают центральный участок;

• слева KZ‑010 нужен на 1700 мм;

• справа — 1650 мм.

Если бы кондиционера не было, для МДФ можно было бы строить длинную непрерывную линию с одним стыком. После установки блока появляются две независимые детали.

Что выигрываем

• оба сегмента короче одной товарной планки;

• каждую деталь можно сделать цельной;

• сервис кондиционера остаётся свободным;

• два окончания становятся осознанными.

Что теряем

• появляются два открытых торца;

• карниз больше не воспринимается непрерывным по этой стене.

Когда это лучше

Когда два чистых законченных торца выглядят аккуратнее, чем тесный «мост» KZ‑010 над кондиционером с сомнительным сервисным зазором.

Когда вместо KZ-010 правильнее выбрать более компактный потолочный профиль

Если после всех проверок KZ‑010 остаётся слишком близко к блоку, не нужно сохранять его любой ценой.

Можно деревянные потолочные карнизы сравнить по реальному стеновому габариту и выносу.

Что искать в альтернативе

• меньшую высоту по стене;

• меньший вынос;

• подходящий масштаб;

• нужный материал;

• длину планки.

Почему более компактный профиль иногда лучше разрыва

Если KZ‑010 приходится прерывать на каждой стене с кондиционером, а другой карниз проходит непрерывно, более компактная модель может дать более сильную архитектуру всей комнаты.

Когда оставлять KZ-010 всё же логично

Если он является частью единой столярной системы:

• дверные порталы;

• высокий плинтус;

• молдинги;

• панели.

Тогда осознанный разрыв у кондиционера может быть лучше смены модели по всей комнате.

Кондиционер находится в 75 мм от потолка, но только в одной точке: что измерять на практике

Часто «75 мм» берут из одного замера.

Это слабая основа.

Измерить минимум в трёх точках

• левый верхний угол блока;

• центр;

• правый верхний угол.

Например:

• 76 мм;

• 74 мм;

• 72 мм.

Для KZ‑010 66 мм номинальные поля:

• 10;

• 8;

• 6 мм.

Критична правая точка.

Почему блок может висеть неидеально параллельно потолку

Причины:

• потолок имеет уклон;

• монтажная пластина выставлена иначе;

• стена неровная.

Что использовать в расчёте

Dmin — минимальное фактическое расстояние от блока до потолка.

Тогда:

Ggeo,min = Dmin − 66.

Только этот размер имеет смысл как самый строгий статический зазор.

Если потолок натяжной: KZ-010 и кондиционер образуют ещё более сложный узел

Если рядом натяжной потолок, нужно отдельно учитывать:

• стеновой профиль потолка;

• закладную;

• крепление KZ‑010;

• трассу кондиционера;

• монтажную пластину блока.

Почему нельзя крепить KZ-010 к полотну

Карниз требует надёжного основания.

Натяжное полотно не является несущей поверхностью.

Что проверить

• где проходит стеновой багет потолка;

• не попадает ли крепёж карниза в него;

• есть ли подготовленная закладная;

• не мешает ли KZ‑010 доступу к внутреннему блоку.

Почему натяжной потолок усиливает проблему 9 мм

Строительный профиль потолка и фактическая линия полотна могут отличаться от «идеального потолка» в проекте. Нужен реальный замер после завершения потолка.

Если KZ-010 уже куплен, а 9 мм сервисно недостаточны

Покупка не означает, что профиль нужно обязательно ставить над блоком.

Есть несколько способов использовать уже приобретённый KZ‑010.

Вести по остальным стенам

Кондиционер становится осознанным разрывом.

Закончить на архитектурной границе

Например:

• у окна;

• у шкафа;

• у портала.

Использовать остатки на другой стене

После разрыва карта раскроя меняется, но материал может не пропасть.

Не подрезать карниз «по месту» вокруг блока

Глубокая индивидуальная выемка часто ухудшает профиль сильнее, чем грамотный разрыв.

Как принять KZ-010 после доставки до первого реза

Перед раскроем нужно проверить:

• артикул;

• материал;

• сечение 66×51 мм;

• длину 2400/2600 мм;

• качество «Престиж»;

• подготовку поверхности;

• прямолинейность;

• торцы;

• транспортные повреждения.

Сначала назначить длинные детали

Если есть сегмент 2350 мм:

• МДФ 2600;

• бук/дуб 2400

должны быть зарезервированы под него до нарезки коротких участков у кондиционера.

Почему короткий участок нельзя резать первым

Допустим, мастер отрезал 700 мм от дубовой 2400‑мм планки.

Осталось:

1700 мм.

После этого цельная деталь 2350 мм уже невозможна.

Правило

длинные сегменты → средние → короткие → пробные элементы.

Как оформить два торца KZ-010 возле кондиционера

Если карниз прерывается, два торца становятся заметной частью интерьера.

Прямой чистовой торец

Самый простой.

Нужны:

• ровный поперечный рез;

• шлифовка;

• финиш.

Возврат к стене

Короткий кусок закрывает сечение.

Плюсы:

• профиль выглядит завершённым;

• не видна большая открытая форма торца.

Минусы:

• дополнительный раскрой;

• больше усовых соединений.

  Как сравнить 9 мм с требованием инструкции конкретного кондиционера

  После геометрического расчёта нужно получить одну величину из документации блока:

  Smanual — минимальное свободное пространство сверху или минимальное расстояние до препятствия, если производитель его задаёт.

  Тогда первичная проверка выглядит так:

  Ggeo,min ≥ Smanual.

  В нашем исходном примере:

  Ggeo = 9 мм.

  Если инструкция конкретной модели требует сверху больше 9 мм, непрерывный KZ‑010 сразу не проходит этот фильтр.

  Почему это только первый фильтр

  Даже если:

  Ggeo ≥ Smanual,

  нужно отдельно проверить:

  • открытие крышки;

  • фильтры;

  • сервис;

  • второй габарит KZ‑010.

  То есть соблюдение минимальной монтажной цифры не отменяет динамическую проверку.

  Пример из официальной документации другого производителя

  Для некоторых настенных внутренних блоков Daikin серии FAQ в официальной справочной документации указан верхний монтажный просвет 3½ дюйма, то есть примерно 89 мм.

  Эта цифра не относится автоматически к вашему кондиционеру и не используется как норматив статьи. Она нужна только как наглядное доказательство: реальные производительские требования могут быть на порядок больше номинальных 9 мм.

  У другой модели значение может быть иным. Поэтому поиск точной инструкции — не формальность, а основной технический этап.

  Три уровня совместимости KZ-010 с уже установленным кондиционером

  Чтобы не смешивать разные проверки, удобно разделить их на три уровня.

  Уровень 1. Статическая геометрия

  Карниз и закрытый корпус физически не пересекаются.

  Для исходной схемы:

  75 − 66 = 9 мм.

  Результат:

  статическое пересечение отсутствует номинально.

  Это ещё не «подходит».

  Уровень 2. Эксплуатационная совместимость

  Проверяются:

  • воздухозабор;

  • нормальная работа блока;

  • отсутствие препятствия в штатной воздушной зоне.

  Уровень 3. Сервисная совместимость

  Проверяются:

  • крышка;

  • фильтр;

  • съёмные панели;

  • доступ к крепежу;

  • возможность полного обслуживания.

  Почему третий уровень главный для декоративного узла

  Пользователь может годами видеть красивый KZ‑010, но одна невозможная чистка фильтра превращает декоративное решение в постоянную проблему.

  Если инструкция кондиционера потеряна: как восстановить исходные данные без догадок

  Уже установленный блок часто покупался несколько лет назад, а бумажная инструкция потеряна.

  Найти точную маркировку

  Обычно модель указана:

  • на боковой наклейке;

  • под передней крышкой;

  • в приложении/пульте;

  • в документах монтажа.

  Нужен полный индекс, а не только бренд и серия.

  Искать официальный manual

  Лучше использовать сайт производителя или официальную техническую базу.

  Нельзя брать первое изображение из поисковой выдачи для «похожего белого блока».

  Если документацию найти не удалось

  Перед монтажом KZ‑010 нужно обратиться к сервисному специалисту, который может оценить конкретный внутренний блок.

  Почему размер похожей модели недостаточен

  Даже при одинаковой ширине корпуса может отличаться:

  • фильтр;

  • петля крышки;

  • воздухозабор;

  • монтажная пластина.

  Кондиционер уже работает: можно ли проверить влияние шаблона на воздухозабор до покупки

  Да, но только как дополнительный практический тест, не вместо инструкции.

  Как провести

  1. Установить лёгкий шаблон KZ‑010 в проектной позиции.

  2. Убедиться, что он надёжно закреплён и не может попасть в вентилятор/блок.

  3. Включить кондиционер в штатном режиме.

  4. Послушать, не меняется ли необычно шум всасывания.

  5. Проверить, не появляется ли вибрация шаблона.

  6. После этого всё равно выполнить сервисную проверку.

  Что нельзя делать

  Нельзя по субъективному ощущению:

  «воздух вроде идёт нормально»

  отменять требования инструкции.

  Практический тест только показывает очевидный конфликт.

  Как проверить первый чистовой участок KZ-010 до монтажа всей комнаты

  Если решено прерывать карниз у кондиционера, сначала стоит изготовить одну короткую контрольную деталь.

  Зачем

  Она позволяет проверить:

  • реальный торец;

  • визуальный отступ;

  • цвет;

  • соседство с белым корпусом;

  • масштаб 66 мм.

  Порядок

  1. Сделать шаблон.

  2. Утвердить точку окончания.

  3. Изготовить один торец.

  4. Выполнить финиш.

  5. Временно поставить.

  6. Открыть крышку и фильтр.

  7. Только после этого тиражировать вторую сторону.

  Почему это особенно полезно для дуба

  Ошибка одного чистового торца на дорогом длинном хлысте может изменить всю карту раскроя.

  Контроль после окончательной установки и покраски

  Финальная приёмка проводится не только на сухом шаблоне.

  После монтажа KZ‑010 нужно снова:

  • измерить минимальный зазор;

  • открыть крышку;

  • вынуть фильтры;

  • проверить сервис;

  • включить кондиционер.

  Почему повтор нужен

  Реальное положение карниза отличается от макета на:

  • монтажный слой;

  • фактическую посадку;

  • финишную обработку;

  • локальную неровность стены.

  Если появился контакт после финиша

  Не нужно сразу подтачивать карниз.

  Сначала определить причину:

  • профиль смещён;

  • крышка кондиционера имеет люфт;

  • блок установлен не параллельно;

  • ошибочно выбран торец.

  Только потом корректировать конкретный узел.

  Когда вместо KZ-010 лучше выбрать другой деревянный потолочный карниз

  Если 66 мм по стене не оставляют нужный верхний сервисный габарит, правильная альтернатива — не «ужать» KZ‑010, а выбрать другой профиль.

  В категории деревянные потолочные карнизы есть модели с другими сечениями.

  Что сравнивать

  Не только внешний вид.

  Нужно проверить:

  • высоту по стене;

  • вынос по потолку;

  • длину;

  • материал;

  • угловую геометрию;

  • совместимость с существующим кондиционером.

  Почему «меньше по высоте» не всегда автоматически лучше

  Другой профиль может иметь больший вынос вперёд и попасть в траекторию крышки.

  Поэтому сравнивается всё сечение, а не одна цифра.

  Когда есть смысл купить деревянный карниз другой модели

  Если:

  • KZ‑010 не проходит по сервису;

  • перенос кондиционера не оправдан;

  • непрерывная линия принципиальна;

  • более компактный профиль визуально подходит.

  Тогда можно купить деревянный карниз уже после сравнения реальных габаритов.

  Деревянный погонаж и кондиционер: почему все соседние линии нужно считать вместе

  KZ‑010 редко существует один.

  В интерьере могут быть:

  • наличники окна;

  • дверные порталы;

  • стеновые молдинги;

  • высокий плинтус.

  Если карниз прерывается у кондиционера, верхняя композиция должна оставаться связанной с остальным погонажем.

  Для общего ассортимента полезен деревянный погонаж.

  Что проверить

  Если KZ‑010 заканчивается раньше блока, не появляется ли:

  • короткий неосмысленный участок до наличника;

  • разная ось с оконным порталом;

  • конфликт с молдингом на стене.

  Почему это влияет на раскрой

  Изменение точки окончания на 100–200 мм может:

  • дать полезный остаток;

  • убрать отдельный хлыст;

  • изменить видимый торец.

  Поэтому финальную точку выбирают не только по сервисному минимуму, но и по архитектуре.

  Что отправить менеджеру STAVROS и монтажнику кондиционера

  Для заказа нужно два набора данных.

  Менеджеру STAVROS

  • артикул KZ‑010;

  • материал;

  • 66×51 мм;

  • длина стен;

  • число углов;

  • выбранный сценарий обхода кондиционера;

  • количество 2400/2600 мм;

  • финиш.

  Сервисному специалисту по кондиционеру

  • модель блока;

  • фото установленного узла;

  • расстояние Dmin до потолка;

  • шаблон KZ‑010;

  • предполагаемое расположение торцов.

  Готовая формулировка

  «Внутренний блок модели ___ уже установлен; минимальное расстояние от корпуса до потолка ___ мм. Планируем KZ‑010 66×51 мм. Просим подтвердить, сохраняется ли штатный воздухозабор, открывание крышки, снятие фильтров и сервис при таком профиле. Карниз планируем непрерывно / с разрывом ___ мм».

  После технического подтверждения можно купить KZ-010 66×51 мм в рассчитанном количестве.

  Ошибки при заказе KZ-010 над уже установленным кондиционером

  Ошибка 1. Считать 75−66=9 достаточным доказательством

  Это только геометрическая щель.

  Ошибка 2. Не знать модель кондиционера

  Невозможно проверить требования производителя.

  Ошибка 3. Проверять только воздухозабор

  Крышка или фильтр могут упираться отдельно.

  Ошибка 4. Проверять только закрытую крышку

  Конфликт возникает в движении.

  Ошибка 5. Приклеить карниз и «посмотреть потом»

  После монтажа исправление становится дорогим.

  Ошибка 6. Подрезать KZ-010 локально под крышку

  Профиль теряет геометрию.

  Ошибка 7. Провести карниз за блоком без сервиса

  Демонтаж кондиционера становится сложнее.

  Ошибка 8. Сделать два случайных коротких обрезка по бокам

  Лучше один осознанный разрыв.

  Ошибка 9. Считать комнату по общему периметру

  Разрыв у кондиционера создаёт независимые детали.

  Ошибка 10. Рассчитать МДФ 2600 и потом заменить на дуб 2400

  Количество может измениться.

  Ошибка 11. Не учитывать неровность потолка

  Минимальный зазор оказывается меньше 9 мм.

  Ошибка 12. Не проверить трассу

  Карниз пересекает короб или доступ.

  Ошибка 13. Не обработать открытые торцы

  Особенно заметно у дуба и МДФ под эмаль.

  Ошибка 14. Выбрать другой профиль только по высоте

  Его вынос может конфликтовать с крышкой.

  Ошибка 15. Покупать KZ-010 до сервисного подтверждения

  Сначала кондиционерный узел, потом товар.

  Четыре граничных сценария: когда 75 мм меняются на 80, 70 или 66 мм

  Небольшое изменение расстояния до потолка сильно меняет смысл KZ‑010.

  D до потолка	KZ‑010 по стене	Номинальный Ggeo	Предварительный смысл
  80 мм	66 мм	14 мм	геометрически свободнее, но инструкция всё равно обязательна
  75 мм	66 мм	9 мм	исходный пограничный сценарий
  70 мм	66 мм	4 мм	крайне плотная геометрия
  66 мм	66 мм	0 мм	профиль и блок номинально сходятся по линии

  Почему даже 80 мм не гарантируют монтаж

  Дополнительные 5 мм не отменяют:

  • требования производителя;

  • траекторию крышки;

  • фильтр;

  • второй габарит профиля.

  Что означает 70 мм

  Карниз оставляет всего 4 мм статической щели. Любая неровность стены или потолка может убрать её полностью.

  Что означает 66 мм

  Это уже не «маленький зазор», а нулевой номинальный остаток. Непрерывный KZ‑010 над блоком без изменения узла практически не имеет геометрического пространства.

  Зачем эта таблица

  Она показывает, почему замер нужно делать после установки кондиционера и потолка. Ошибка рулетки в несколько миллиметров здесь сопоставима со всем оставшимся пространством.

  Фотофиксация перед заказом: какие четыре кадра реально помогают

  Перед заказом KZ‑010 полезно сделать не одно общее фото комнаты, а четыре технических кадра:

  1. кондиционер целиком с рулеткой от потолка до верхней кромки;

  2. крупно левый и правый верхние углы блока;

  3. крышка в максимально открытом положении;

  4. фильтр в процессе снятия.

  Если трасса уходит вверх, нужен пятый кадр с её коробом и ближайшей зоной потолка. Такие фотографии позволяют мебельщику, монтажнику и менеджеру обсуждать один и тот же узел, а не разные представления о «75 мм».

  Особенно полезно приложить к фото бумажный шаблон 66×51 мм. Тогда на кадре сразу видно, где будет нижняя линия KZ‑010 и насколько близко к ней проходит крышка. Это не заменяет измерение и инструкцию, но резко снижает риск неверной интерпретации по обычной перспективной фотографии.

  Финальная закупочная спецификация KZ-010

  Перед оплатой полезно заполнить одну строку:

  KZ‑010 / 66×51 мм / материал ___ / Dmin до потолка ___ мм / требование инструкции сверху ___ мм / крышка открывается да/нет / фильтр снимается да/нет / воздухозабор свободен да/нет / сценарий карниза непрерывный или разрыв / сегменты ___ / планки 2400/2600 ___ шт. / финиш ___.

  Что должна доказывать спецификация

  • реальная модель кондиционера известна;

  • 9 мм не используются как универсальный норматив;

  • сервисный цикл пройден;

  • раскрой рассчитан после выбора сценария;

  • материал выбран с учётом длины.

  Если остаётся:

  «кондиционер висит примерно в семи сантиметрах»,

  заказ ещё не готов.

  Финальное дерево решения: можно ли ставить KZ-010 при 75 мм до потолка

  Шаг 1. Расстояние 75 мм измерено в нескольких точках?

  • нет → измерить;

  • да → использовать минимум.

  Шаг 2. KZ‑010 занимает 66 мм по стене в проектной ориентации?

  • да → номинальный остаток рассчитать.

  Шаг 3. Остаток равен 9 мм?

  Это только геометрия, дальше обязательны следующие шаги.

  Шаг 4. Известна точная модель кондиционера?

  • нет → найти маркировку;

  • да → дальше.

  Шаг 5. Инструкция допускает фактическое пространство сверху?

  • нет → непрерывный KZ‑010 исключить;

  • да → дальше.

  Шаг 6. Воздухозабор свободен?

  • нет → изменить профиль/разрыв;

  • да → дальше.

  Шаг 7. Крышка полностью открывается с шаблоном?

  • нет → изменить узел;

  • да → дальше.

  Шаг 8. Фильтры снимаются штатно?

  • нет → разрыв/другой профиль;

  • да → дальше.

  Шаг 9. Полный сервис возможен?

  • нет → увеличить доступ;

  • да → дальше.

  Шаг 10. Решён непрерывный или прерванный сценарий?

  • нет → сделать фронтальный макет;

  • да → дальше.

  Шаг 11. Пересчитаны сегменты 2400/2600?

  • нет → не покупать по периметру;

  • да → дальше.

  Шаг 12. Только после этого оформлять заказ.

  FAQ

  Какой размер у KZ‑010?

  66×51 мм по сечению. МДФ имеет длину 2600 мм, бук и дуб — 2400 мм.

  Сколько KZ‑010 занимает по стене в этом расчёте?

  66 мм.

  Если кондиционер находится в 75 мм от потолка, сколько номинально остаётся?

  9 мм: 75−66=9.

  Означают ли 9 мм, что монтаж возможен?

  Нет. Нужно проверить инструкцию, воздухозабор, крышку, фильтры и сервис.

  Какой зазор нужен над кондиционером?

  Тот, который требует производитель конкретной модели. Универсальной цифры для всех настенных блоков нет.

  Где у кондиционера воздухозабор?

  Зависит от модели. Часто он связан с верхней или верхне‑передней зоной, но точное устройство смотрят в документации.

  Может ли KZ‑010 мешать открытию крышки?

  Да, если крышка при подъёме входит в объём профиля.

  Как проверить фильтр?

  С шаблоном KZ‑010 полностью вынуть фильтр штатным способом и вернуть обратно.

  Можно ли провести карниз непрерывно над блоком?

  Только после подтверждения всех эксплуатационных и сервисных условий.

  Можно ли прервать KZ‑010 перед кондиционером?

  Да. Это один из основных безопасных сценариев.

  Можно ли провести KZ‑010 за кондиционером?

  Для уже установленного блока не стоит рекомендовать такой вариант без согласованного демонтажа и сервисной схемы.

  Что делать с трассой?

  Проверить, пересекает ли она монтажную зону KZ‑010. Общие способы оформления трассы разобраны в отдельной статье STAVROS.

  Можно ли выпилить нишу в KZ‑010 под трассу?

  Только после проверки сечения и согласованного чертежа. Глубокая случайная выборка может испортить профиль.

  Какой материал выбрать?

  МДФ — под укрывную эмаль; бук и дуб — для деревянной отделки. Сначала должна подойти геометрия.

  Какая длина KZ‑010 из МДФ?

  2600 мм.

  Какая длина дуба и бука?

  2400 мм.

  Как считать количество планок?

  По отдельным сегментам после решения, идёт ли карниз непрерывно или прерывается у кондиционера.

  Когда общий метраж даёт неправильный ответ?

  Когда длинные независимые детали не помещаются попарно в одну планку. Например, четыре сегмента по 1700 мм требуют четыре хлыста, хотя деление суммы может показывать три.

  Когда лучше выбрать другой карниз?

  Когда KZ‑010 не оставляет штатного сервисного пространства, а более компактный профиль позволяет сохранить непрерывную верхнюю линию.

  Где заказать KZ‑010?

  После проверки кондиционера — в карточке конкретного товара STAVROS.

  Короткий вывод

  Формула:

  75 − 66 = 9 мм

  полезна только как первый геометрический фильтр. Она не является разрешением на монтаж KZ‑010.

  Правильная последовательность:

  точная модель кондиционера → минимальный фактический D до потолка → инструкция производителя → воздухозабор → крышка → фильтр → полный сервис → шаблон 66×51 мм → непрерывный или прерванный карниз → карта 2400/2600 → заказ.

  Если инструкция и физический тест подтверждают работу при такой геометрии, KZ‑010 можно использовать. Если воздухозабор перекрывается, крышка упирается или фильтр не выходит, карниз лучше закончить до блока, возобновить после него либо выбрать более компактную модель.

  После финальной проверки можно заказать деревянный карниз KZ-010 уже как рассчитанный элемент интерьера, а не как профиль, который «вроде помещается в оставшиеся 9 мм».
