На плане оставили 90 мм — резьба вышла в проход: как прочитать пять размеров столба L-108

На плане лестницы всё выглядело убедительно. У первой ступени оставили место под опорный элемент, рядом провели линию поручня, сохранили проход и даже предусмотрели небольшой отступ от стены. В карточке резного столба L-108 среди пяти числовых параметров было значение 90 мм. Его и приняли за ширину, глубину или полное монтажное пятно изделия. Ошибка обнаружилась уже после переноса размеров на объект: основание помещалось, а объёмная резьба выходила дальше, приближалась к ступени, стене или траектории движения человека.

Так возникает одна из самых неприятных проектных ошибок. Покупатель видит точное число и доверяет ему, но использует параметр без связи с чертежом. Проблема не в карточке и не в самом размере. Проблема в попытке прочитать сложный резной столб как обычный прямоугольный брус, которому достаточно указать высоту, ширину и глубину.

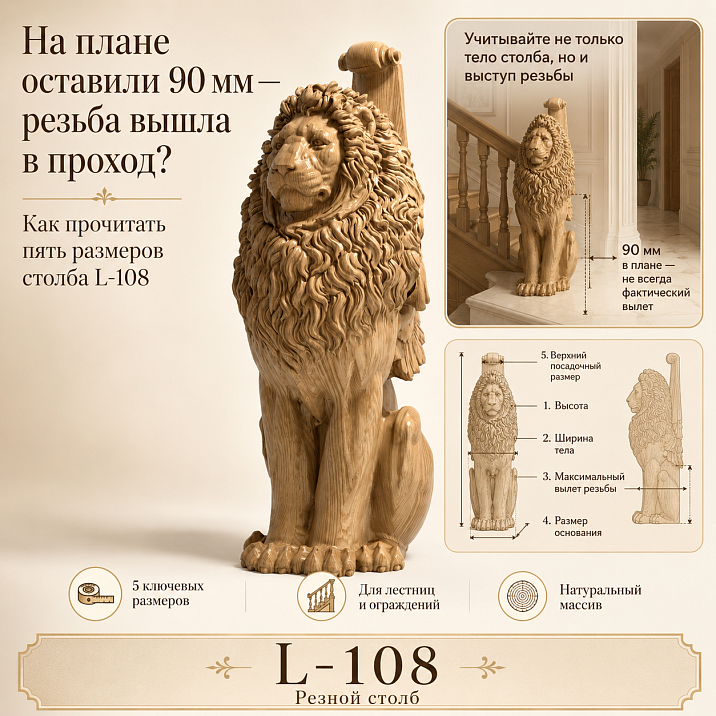

У модели L-108 приведена строка размеров A × B × C × D × E: 1100 × 412 × 439 × 90 × 1056 мм. Это пять отдельных параметров. Ни один из них нельзя самостоятельно объявить полной шириной, глубиной основания, высотой резьбы или размером занимаемого пространства, пока буквенное обозначение не сопоставлено с официальным чертежом. Для заказа недостаточно выбрать удобное число. Нужно прочитать все проекции, перенести на план полный внешний контур столба и проверить его вместе с первой ступенью, поручнем, балясинами, стеной и фактически свободным проходом.

Резной лестничный столб L-108 — крупный декоративный элемент, который воспринимается не только как точка опоры. Он формирует начало ограждения, задаёт масштаб всей лестнице и влияет на то, как человек входит на марш. Поэтому решение купить резной столб L-108 должно приниматься после проектной проверки, а не после беглого взгляда на одну цифру.

Перейти в каталог

На плане было 90 мм, а на объекте столб занял больше

Число 90 мм психологически выглядит понятным. Оно похоже на размер стандартного бруса, ширину основания или толщину опорной части. На компактном плане такое значение легко нанести одной линией или небольшим прямоугольником. Кажется, что вокруг останется достаточно места, а сам столб займёт лишь узкий участок возле края ступени.

Но L-108 имеет сложную резную форму. Даже если одна из его конструктивных частей действительно связана с размером 90 мм, это не доказывает, что весь видимый объём укладывается в ту же границу. Декоративные выступы, развитая резьба, переходы между участками и верхняя часть способны выходить за пределы компактного монтажного пятна.

Представьте не столб, а настольную лампу с узким основанием и широким абажуром. Если на плане отметить только диаметр основания, лампа формально поместится на тумбе, но абажур упрётся в стену. С резным столбом происходит похожая ошибка: основание и полный силуэт принимают за одно и то же.

На объекте это проявляется по-разному:

• резной выступ оказывается над краем первой ступени;
• декоративная часть сужает полезную ширину прохода;
• столб нельзя придвинуть к стене на предусмотренное расстояние;
• резьба упирается в высокий напольный плинтус или стеновую панель;
• дверное полотно при открывании подходит к столбу слишком близко;
• поручень приходит не в ту часть изделия, которая предполагалась на эскизе;
• первая балясина оказывается зажатой между крупным столбом и маршем;
• декоративный объём визуально перекрывает начало лестницы.

Ни одна из этих проблем не решается фразой «мы же оставили 90 мм». Столб нужно проверять по полному контуру. На плане должны появиться не только ось и место крепления, но и крайние точки резной формы в тех проекциях, которые влияют на окружающее пространство.

Эта проверка выполняется до оформления заказа, потому что L-108 производится под заказ. После изготовления менять положение ступени, расширять площадку или переносить дверной проём несравнимо сложнее, чем скорректировать схему на бумаге.

Короткий ответ: ни одну цифру нельзя читать отдельно от чертежа

Строка 1100 × 412 × 439 × 90 × 1056 мм не является привычной записью «высота × ширина × глубина». В карточке используются буквенные параметры A, B, C, D и E. Сначала нужно открыть технический чертёж и увидеть, к каким линиям, точкам и проекциям относится каждая буква.

Правильная последовательность выглядит так:

1. найти официальный чертёж модели L-108;
2. сопоставить буквы A–E с нанесёнными размерными линиями;
3. отдельно изучить вид спереди, сбоку и сверху, если они присутствуют;
4. определить монтажное место и крайние точки декоративного объёма;
5. перенести полный контур на план лестницы;
6. проверить пересечения с первой ступенью, стеной, дверью и проходом;
7. нанести точку прихода поручня;
8. показать расположение первой балясины и продолжение ограждения;
9. сделать бумажный или картонный шаблон для проверки на объекте;
10. только после этого согласовать материал, шлифовку и заказ.

В статье намеренно не назначается самостоятельное значение каждой букве. Без привязки к официальному чертежу нельзя утверждать, что A — высота, B — ширина резьбы, C — глубина, D — основание, а E — рабочая часть. Даже если такое предположение кажется логичным, проектировать дорогой лестничный узел по догадке нельзя.

Для технической подготовки можно скачать чертежи лестничных элементов и проверить, какие виды и размеры опубликованы для нужной модели. Если информации недостаточно, чертёж следует запросить у менеджера до утверждения плана.

Наша фабрика также производит:

Смотреть весь Каталог продукции

Что подтверждено по резному столбу L-108

Параметр	Подтверждённое значение	Что проверить перед заказом
Артикул	L-108	Не перепутать модель с другим лестничным столбом
Тип изделия	Резной деревянный столб для лестницы	Проверить масштаб резьбы относительно помещения и марша
Размеры A × B × C × D × E	1100 × 412 × 439 × 90 × 1056 мм	Расшифровать все параметры только по официальному чертежу
Материалы	Бук, дуб	Согласовать материал со столбом, балясинами и поручнем
Шлифовка	«Стандарт», «Престиж»	Выбрать подготовку поверхности под будущую отделку
Буковое исполнение в базовой конфигурации	Под эмаль	Уточнить фактическую конфигурацию и систему отделки
Состояние	Под заказ	Проверить актуальные сроки, оплату и условия получения
Техническая проверка	Размеры сопоставляются с чертежом	Не использовать одну цифру как полный монтажный габарит

Главная особенность карточки — пять отдельных параметров. Покупателю предлагается не простая прямоугольная заготовка, а сложное изделие, геометрию которого нужно читать по видам и размерным линиям. Строка характеристик помогает идентифицировать модель, но не заменяет проектную проекцию.

Материал и качество шлифовки выбираются после проверки габарита. Нет смысла долго сравнивать бук и дуб, если полный декоративный контур физически не помещается возле первой ступени. Сначала решается вопрос пространства, затем — поверхности и отделки.

Почему у L-108 пять параметров, а не обычные высота, ширина и глубина

Простой квадратный столб можно описать тремя числами. У него есть высота, ширина и глубина, а внешний контур почти не меняется по всей длине. Резной столб устроен иначе. Его форма развивается по вертикали: одни части сужаются, другие расширяются, декоративные элементы создают выступы, а рабочие участки могут отличаться от наиболее объёмной зоны.

Пять параметров нужны не для усложнения карточки, а для описания разных участков геометрии. Покупателю же важно понять, в какой проекции работает каждое число.

Один параметр может относиться к общей высоте, другой — к определённому участку, третий — к декоративному выступу, четвёртый — к опорной части, пятый — к расстоянию между значимыми точками. Это лишь примеры возможной логики размерной схемы, а не расшифровка конкретных букв L-108. Точное значение показывает только чертёж.

Ошибка начинается, когда все пять чисел мысленно переводят в привычную формулу. Человек выбирает самое большое как высоту, два следующих как ширину и глубину, а самое маленькое — как основание. Такая интерпретация выглядит стройно, но может не совпадать с реальной системой обозначений.

Правильнее задавать не вопрос «какое число здесь ширина?», а более точные вопросы:

• между какими линиями проведён параметр;
• на каком виде он указан;
• относится ли размер ко всему изделию или отдельной части;
• показывает ли он монтажное пятно или декоративный выступ;
• симметрична ли форма относительно оси;
• совпадают ли крайние точки на виде спереди и сверху;
• какая зона взаимодействует с поручнем;
• какая часть окажется ближе всего к проходу.

Такой способ чтения медленнее беглого взгляда на карточку, но значительно быстрее переделки лестницы.

Как читать параметры A–E без догадок

Найдите буквенное обозначение на размерной линии

Буква должна быть привязана к конкретной размерной линии. Смотрите, от какой точки она начинается и где заканчивается. Если линия проходит между верхом и низом изделия, параметр описывает вертикальное расстояние. Если она нанесена на виде сверху, речь идёт о горизонтальной проекции. Но даже здесь не нужно торопиться: линия может относиться не ко всему контуру, а к выбранной части.

Сопоставьте один параметр сразу с несколькими видами

Вид спереди показывает очертание резьбы в одной плоскости. Вид сбоку способен открыть выступ, который на фронтальной проекции почти незаметен. Вид сверху нужен для проверки пространства на плане помещения.

Если проектировщик изучил только красивый фронтальный вид, он может не увидеть, насколько далеко декоративная часть выходит в сторону прохода. Для размещения около первой ступени наиболее важна та проекция, которая показывает фактически занимаемое место на горизонтальном плане.

Отделите общую высоту от рабочей высоты

Даже когда одно из значений очевидно связано с вертикальным размером, остаётся вопрос: показывает ли оно полную высоту, высоту до определённой точки или расстояние между конструктивными участками? Для привязки поручня одного общего числа недостаточно.

Точка прихода поручня должна быть показана отдельно. Нельзя считать, что поручень автоматически соединяется со столбом на удобной высоте без проверки формы и проекта ограждения.

Найдите крайние точки декоративной части

Для прохода критичны не только опорные грани, но и наиболее выступающие участки резьбы. На чертеже их можно определить по внешнему силуэту. Именно эти точки переносятся на план как граница занимаемого пространства.

Проверьте масштаб документа

Если чертёж распечатывается для изготовления шаблона, масштаб нельзя назначать по размеру листа. После печати измерьте контрольную размерную линию и убедитесь, что она соответствует указанному значению. Автоматическое масштабирование принтера способно уменьшить или увеличить изображение.

Не дорисовывайте отсутствующие сведения

Если на чертеже нет нужной проекции, точки прихода поручня или схемы установки, эти данные следует запросить. Молчание документа не является разрешением выбрать положение самостоятельно.

Монтажное пятно и полный контур столба — разные вещи

Монтажным пятном можно условно назвать участок, через который изделие опирается на основание или связывается с конструкцией. Полный контур — это крайние границы всего видимого объёма в выбранной проекции.

У геометрически простого столба эти две зоны могут быть близки. У крупного резного изделия между ними появляется заметная разница. Нижняя часть способна занимать сравнительно компактное место, тогда как декоративный объём выше расширяется.

Что переносится на план	Что показывает	Почему одного этого недостаточно
Ось столба	Центр или проектную линию установки	Не показывает ширину и выступы
Точка крепления	Место конструктивной привязки	Не показывает декоративный объём
Контур основания	Зону у пола или ступени	Резьба выше может выступать дальше
Полный внешний контур	Крайние точки изделия в плане	Требует официального чертежа и правильной проекции
Контур с технологическим пространством	Зону для отделки, монтажа, уборки и эксплуатации	Определяется по конкретному проекту, а не универсальной цифрой

На рабочем плане следует показать все значимые уровни. Если декоративная часть расширяется выше основания, полезно нанести её отдельной линией или штриховым контуром. Тогда строители видят, почему столб нельзя придвинуть вплотную к стене, даже если основание формально помещается.

Полный контур нужен не только для прохода. Он влияет на окраску стены, монтаж плинтуса, положение выключателей, открывание двери и возможность обслуживать поверхность после установки.

Как перенести L-108 на план лестницы

Шаг 1. Зафиксируйте реальную точку установки

Начните не с декоративного силуэта, а с конструкции лестницы. Определите, где столб должен связываться с первой ступенью, площадкой или другим основанием. Точка установки не выбирается исключительно по красоте фасадного вида. Она должна быть согласована с устройством конкретного лестничного узла.

Шаг 2. Нанесите ось изделия

Ось помогает связать разные проекции. Она показывает, как столб ориентирован относительно марша, стены и линии ограждения. Если изделие или его резьба асимметричны, одной оси недостаточно, но без неё легко потерять исходную привязку.

Шаг 3. Перенесите контур монтажной части

По чертежу обозначьте участок, который относится к основанию или креплению. Не называйте этот контур полной шириной изделия, пока не нанесена декоративная проекция.

Шаг 4. Добавьте внешний силуэт резьбы

Найдите крайние точки на виде сверху или другой подходящей проекции. Соедините их в полный внешний контур. Если форма меняется по высоте, используйте несколько линий или подписи, чтобы план не создавал ложного впечатления постоянного сечения.

Шаг 5. Проведите край первой ступени

На плане должна быть показана не абстрактная линия марша, а фактический край ступени, включая значимые выступы и свесы, если они влияют на расположение столба. Проверьте, не пересекается ли декоративный контур со ступенью и не создаёт ли неудобный узкий зазор.

Шаг 6. Покажите линию поручня

Поручень нельзя рисовать после утверждения столба как случайное продолжение ограждения. Его профиль, направление и точка соединения должны быть согласованы с L-108. На плане и разрезе фиксируют, откуда приходит поручень и в какой зоне столба он должен завершаться.

Шаг 7. Нанесите первую балясину

Крупный столб задаёт начало ряду. Расстояние до первой балясины влияет на ритм ограждения. Если столб занимает больше места, чем предполагалось, первая балясина может сдвинуться и нарушить распределение всего ряда.

Шаг 8. Проведите границу свободного прохода

Измеряйте проход от крайней точки декоративного объёма, а не от оси и не от основания. Универсальную допустимую ширину нельзя назначать без конкретного проекта и применимых требований. Задача статьи — показать принцип измерения: в расчёт входит фактически свободная зона после установки всех выступающих элементов.

Шаг 9. Добавьте окружающие предметы

Стена, наличник, дверь, плинтус, радиатор, выключатель и мебель должны присутствовать на плане, если находятся рядом. Столб не устанавливается в пустом пространстве. Его контур взаимодействует со всем окружением.

Шаг 10. Проверьте план в натуральную величину

Даже хороший чертёж трудно почувствовать на экране. Бумажный или картонный шаблон помогает увидеть реальный масштаб. Его кладут на пол или ступень, отмечают крайние выступы и проходят рядом обычным маршрутом.

Полноразмерный шаблон: самый наглядный способ проверить занимаемое место

Шаблон не заменяет чертёж, а переводит его в реальное пространство. Для L-108 полезны как минимум две проекции: контур у основания и максимальный внешний контур декоративной части.

Если сделать только квадрат или прямоугольник основания, проверка повторит исходную ошибку. Человек увидит, что монтажное пятно помещается, и снова не заметит резьбу, выходящую дальше.

Практический шаблон можно собрать из плотной бумаги, картона или нескольких соединённых листов. На нём обозначают:

• артикул L-108;
• ось столба;
• направление к лестничному маршу;
• контур основания;
• крайние точки резной части;
• сторону прихода поручня;
• ближайшую стену;
• границу первой ступени;
• фактически свободный проход.

Шаблон кладут на проектное место и проверяют несколько сценариев. Человек поднимается на лестницу, спускается, поворачивает к соседней двери, проходит с сумкой или другим объёмным предметом. Такая примерка не устанавливает нормативы, но быстро обнаруживает очевидно неудобное положение.

Для вертикальной проверки можно сделать упрощённый силуэт на стене или временную стойку. Она помогает понять, не перекрывает ли крупный резной столб свет, дверной проём или обзор лестницы.

Если проект сложный, разумнее заказать проверку L-108 на плане лестницы. Проектная услуга особенно полезна, когда столб находится рядом с дверью, стеновой панелью, нестандартной первой ступенью или ограждением сложной формы.

Проверка L-108 около первой ступени

Первая ступень — не просто ближайшая горизонтальная поверхность. Она задаёт начало движения и определяет, как человек входит на марш. Крупный столб способен изменить этот маршрут.

На плане нужно проверить не только пересечение деталей. Между формальным отсутствием пересечения и удобным положением есть большая разница. Резьба может не касаться ступени, но нависать над её рабочей зоной, визуально сужать вход или создавать труднодоступный промежуток.

Проверка выполняется по нескольким линиям:

• край ступени;
• передняя линия подступенка, если она влияет на привязку;
• свес ступени;
• ось столба;
• основание;
• максимальный декоративный контур;
• траектория подхода человека;
• линия поручня;
• положение первой балясины.

Отдельно оценивают уборку и отделку. Узкая щель между резьбой и ступенью может собирать пыль, но не позволять нормально обработать поверхности. Если изделие устанавливается до окончательной окраски, нужен доступ к сложным участкам.

Нельзя утверждать, что L-108 всегда должен стоять на определённом расстоянии от первой ступени. Положение зависит от конструкции лестницы, чертежа столба, способа соединения и проектных требований. Универсальная цифра здесь создала бы новую ошибку вместо решения.

Как измерять проход рядом с резным столбом

Главная ловушка — измерение от удобной линии. Проектировщик берёт расстояние от стены до оси столба или от края марша до основания и получает хороший результат. После установки наиболее выступающая часть резьбы уменьшает фактическую свободную зону.

Измерять нужно между реальными крайними препятствиями. С одной стороны это может быть стена, мебель, ограждение или дверное полотно. С другой — внешний контур L-108 на той высоте, где он влияет на движение.

Полезно провести несколько сечений:

• у пола;
• на уровне наиболее широкой декоративной части;
• в зоне поручня;
• в месте поворота человека к лестнице.

Так становится видно, что проход может быть широким у основания и заметно сужаться выше. Одно измерение по полу не отражает всего пространства.

После построения контуров нужно задать практический вопрос: будет ли человек проходить прямо или поворачивать? При повороте требуется больше свободного пространства, потому что движение происходит не по тонкой линии. Плечи, руки и переносимые предметы занимают объём.

Статья не назначает универсальную норму прохода. Точные требования зависят от объекта, назначения лестницы и применимых правил. Перед утверждением проекта нужно проверить действующие требования и сопоставить их с фактическим свободным контуром.

Столб рядом со стеной: что может помешать установке

Стена на плане часто показана одной линией. На объекте рядом с ней появляются плинтус, декоративная панель, наличник, выключатель, неровность отделки и технологические зазоры. Резной столб взаимодействует не с идеальной плоскостью, а со всем этим набором.

Напольный плинтус

Плинтус выступает от стены и не позволяет придвинуть основание столба вплотную. Если его планируют подрезать, решение нужно показать заранее. Случайный фигурный вырез вокруг резьбы способен испортить обе детали.

Стеновая панель

Панель добавляет толщину. Проектный отступ, рассчитанный от черновой стены, после отделки уменьшается. Если L-108 заказывается заранее, в план включают все будущие слои.

Дверной наличник

Наличник может оказаться рядом с декоративным выступом. Формально столб и дверь не пересекаются, но между ними остаётся тесная щель. Такой узел трудно отделывать и обслуживать.

Выключатель или розетка

Крупная резьба способна закрыть доступ к электроустановочному изделию. Проверяется не только видимость, но и возможность снять рамку или выполнить ремонт.

Дверное полотно

На плане дверь должна быть показана в открытом положении. Полотно, ручка или наличник не должны подходить к резному столбу на случайное расстояние.

Возможность окраски

Если столб или стена отделываются после монтажа, между поверхностями должен оставаться рабочий доступ. Узкий зазор выглядит как экономия места только до начала малярных работ.

Поручень должен прийти в столб, а не просто пройти рядом

L-108 нельзя проектировать отдельно от поручня. Столб начинает или завершает ограждение, поэтому точка соединения влияет на обе детали.

Нужно заранее определить:

• с какой стороны подходит поручень;
• под каким углом он приходит;
• на какой высоте проходит его ось;
• какая часть столба доступна для соединения;
• не попадает ли соединение на сложный участок резьбы;
• согласуется ли профиль поручня с масштабом столба;
• как узел будет выглядеть со стороны марша и помещения.

Красивый фронтальный эскиз может скрывать проблему в боковой проекции. Поручень выглядит соединённым со столбом, но в реальности проходит мимо рабочей зоны или требует неудобной подрезки.

Поэтому после выбора L-108 нужно подобрать деревянный поручень к L-108 и проверить узел на одном чертеже. Профиль, материал и направление рассматриваются вместе.

Не следует переносить на L-108 правила другой модели только потому, что оба изделия называются лестничными столбами. Геометрия резьбы, рабочие участки и способы проектной привязки могут различаться.

Ряд балясин начинается после столба, но рассчитывается вместе с ним

Крупный резной столб задаёт визуальный и геометрический старт ограждения. Если его полный контур занимает больше места, первая балясина смещается. Затем меняются промежутки между всеми элементами ряда.

Ошибка часто развивается цепочкой:

1. на плане столбу оставляют слишком маленькое место;
2. ряд балясин рассчитывают от ошибочной границы;
3. после уточнения контура L-108 первую балясину приходится сдвигать;
4. остаток длины больше не делится на выбранный шаг;
5. последний промежуток становится заметно шире или уже остальных;
6. приходится менять весь ритм ограждения.

Поэтому сначала фиксируют полный контур столба, затем доступную длину ограждения, после чего распределяют балясины.

Визуальный масштаб тоже имеет значение. Очень тонкая и спокойная балясина рядом с массивным резным столбом может выглядеть случайно, даже если конструктивно подходит. Напротив, чрезмерно крупный ряд способен перегрузить лестницу.

В категории можно подобрать балясины к L-108 из бука или дуба, а затем проверить ритм на развёртке ограждения.

Столб, поручень и балясины нужно покупать как один проектный узел

Элемент	Что согласовать с L-108	Ошибка при раздельном выборе
Поручень	Профиль, материал, направление, высоту и точку прихода	Поручень приходит в неудобную или декоративную часть
Балясины	Масштаб, материал, первую точку установки и ритм ряда	После размещения столба ряд перестаёт делиться равномерно
Первая ступень	Положение основания, край ступени и декоративный выступ	Резьба нависает над рабочей зоной или сужает вход
Стена и отделка	Все финишные слои, плинтус, наличник и доступ к поверхности	Столб не помещается после завершения отделки
Материалы для отделки	Породу, шлифовку и будущую систему покрытия	Поверхность подготовлена не под тот визуальный результат

Покупка одного выразительного столба без остальных элементов кажется удобной: главный акцент уже выбран, всё остальное можно подобрать позже. На практике поздний подбор вынуждает подстраивать поручень и ряд балясин под уже зафиксированную геометрию.

Рациональнее собрать предварительный комплект на этапе проекта. Заказывать все позиции одновременно необязательно, если условия производства различаются, но совместимость должна быть проверена заранее.

Бук или дуб: материал выбирают после проверки геометрии

L-108 доступен в буке и дубе. Оба варианта позволяют получить резной столб из натурального дерева, но материал нельзя выбирать только по названию породы.

Сначала решается вопрос полного контура. Если столб не помещается на плане, более подходящая древесина не исправит геометрию. После подтверждения размеров можно переходить к отделке и сочетанию с остальными элементами.

L-108 из бука

Для букового исполнения в базовой конфигурации указана подготовка под эмаль. Такой вариант уместен, когда столб, поручень и балясины планируют окрашивать укрывным составом. Перед заказом нужно уточнить фактическую конфигурацию, качество шлифовки и будущую технологию отделки.

Бук под эмаль может поддержать белое, цветное или подобранное к интерьеру ограждение. Резьба будет читаться за счёт света и тени, а не за счёт природного рисунка.

L-108 из дуба

Дуб выбирают, когда проект требует соответствующей породы или выразительной древесной поверхности. Но конкретный вариант отделки нужно согласовать отдельно. Нельзя автоматически обещать прозрачное покрытие, тонировку или определённый визуальный результат без данных карточки и заказа.

Если столб, поручень и балясины должны иметь видимую текстуру, все детали проверяют вместе. Различия породы или покрытия внутри одного ограждения особенно заметны на крупном начальном узле.

Один материал на весь комплект

Самый понятный путь — выбрать столб, поручень и балясины из согласованного материала. Смешение возможно только как осознанное дизайнерское решение. Случайная комбинация букового столба, дубового поручня и других балясин усложняет подбор цвета и отделки.

«Стандарт» или «Престиж»: что меняет качество шлифовки

В карточке L-108 указаны варианты шлифовки «Стандарт» и «Престиж». Выбор нужно связывать с будущей поверхностью и требованиями проекта, а не воспринимать как абстрактную шкалу «обычный — хороший».

Резной столб имеет сложный рельеф. После нанесения покрытия свет подчёркивает каждую грань, переход и углубление. Чем требовательнее финишная отделка, тем внимательнее должна быть подготовка поверхности.

Перед заказом полезно изучить, чем «Стандарт» отличается от «Престижа», а затем согласовать выбранный вариант для L-108.

Нельзя самостоятельно обещать, что одна категория полностью исключает дальнейшую подготовку, а другая требует конкретного объёма работ. Фактическая технология зависит от материала, отделочного состава и требований к результату.

Для укрывной эмали проверяют равномерность поверхности и качество сложных участков резьбы. Для прозрачной отделки добавляется контроль волокон, оттенка и реакции древесины на состав.

Отделку нельзя выбирать после установки столба

Крупное резное изделие неудобно полноценно готовить уже в тесном лестничном узле. Углубления, обратные стороны и зоны возле стены становятся труднодоступными.

До монтажа нужно определить:

• будет ли покрытие укрывным или прозрачным;
• нужен ли пробный выкрас;
• какие поверхности отделываются заранее;
• какие участки должны оставаться доступными для соединения;
• как маркировать лицевую сторону и направление установки;
• в каком порядке отделываются столб, поручень и балясины;
• как защитить готовую резьбу при монтаже.

Статья не назначает универсальную технологию окраски, потому что она зависит от выбранных материалов и проекта. Главный принцип другой: способ отделки должен быть известен до заказа качества шлифовки и до окончательной привязки столба к стене.

Как не перепутать габарит с направлением столба

У лестничных элементов существуют разные типы покупательских ошибок. Одна связана с размером: человек не переносит полный контур на план. Другая — с ориентацией: изделие имеет левое или правое исполнение либо разворачивается определённой стороной.

Для L-108 центральная задача статьи — занимаемое пространство. Нельзя автоматически превращать её в вопрос «левый или правый столб». Если модель не обозначена отдельными левым и правым артикулами, такое разделение нельзя придумывать.

Чтобы увидеть разницу между задачами, можно изучить материал о том, когда направление столба задаётся отдельным артикулом. У моделей L-003L и L-003R проверяется сторона. У L-108 в этой статье проверяются пять параметров и полный контур.

Ориентация всё равно имеет значение для проектирования поручня и резьбы, но её нужно определять по технической документации, а не переносить правила другой модели.

Когда крупный резной столб действительно уместен

L-108 подходит проекту, где лестница должна иметь выраженный начальный элемент. Он способен поддержать просторный холл, крупный марш, высокий дверной портал и насыщенную деревянную отделку.

Но выразительность нельзя оценивать отдельно от масштаба помещения. На карточке резьба рассматривается крупным планом и кажется самостоятельным объектом. На объекте столб вступает в отношения с высотой потолка, шириной марша, дверями и мебелью.

Перед выбором полезно разобраться, как соотнести масштаб столба и помещения. После общего понимания нужно вернуться к конкретной модели и проверить её контур.

L-108 стоит рассматривать, если:

• для столба предусмотрено достаточно места;
• полный контур не сужает проход;
• первая ступень согласована с основанием и резьбой;
• поручень можно корректно привязать к изделию;
• ряд балясин начинается без случайного узкого промежутка;
• масштаб резьбы соответствует помещению;
• материал и отделка согласованы со всем ограждением;
• проект допускает изготовление под заказ.

Когда лучше выбрать лестничный столб меньшего габарита

L-108 не должен использоваться автоматически только потому, что его высота подходит. Другой вариант разумнее, если полный декоративный контур пересекается с проходом, стеной или первой ступенью.

Признаки, что модель требует замены или серьёзной корректировки проекта:

• для установки приходится сдвигать лестницу или дверной проём;
• резьба оставляет неудобную щель у стены;
• поручень невозможно привести к подходящей части столба;
• первая балясина смещается и нарушает весь ряд;
• полный контур перекрывает край ступени;
• масштаб столба подавляет компактный марш;
• после учёта отделки проход становится недостаточным;
• шаблон в натуральную величину визуально перегружает помещение.

В этом случае лучше открыть каталог резных столбов для лестницы и сравнить L-108 с моделями другого масштаба.

Отказ от неподходящего артикула — не потеря проекта. Это нормальная часть профессионального выбора. Гораздо хуже заказать крупный столб, а затем пытаться уменьшить его влияние случайным разворотом или неудобным смещением.

Что купить вместе с L-108

Что добавить к заказу	Зачем	Что проверить	Раздел
Поручень	Собрать непрерывную линию ограждения	Профиль, материал, угол и точку прихода	Купить поручень для лестничного ограждения
Балясины	Продолжить ограждение после крупного столба	Ритм, материал, масштаб и первую точку установки	Купить деревянные балясины для лестницы
Материалы для отделки	Подготовить единую поверхность комплекта	Совместимость с буком или дубом и выбранной шлифовкой	Подбираются после утверждения отделки
Технический чертёж	Расшифровать A–E и построить полный контур	Все необходимые проекции и масштаб печати	Получить технические материалы STAVROS
Проектная проверка	Согласовать столб, проход, поручень и первую ступень	Полный план объекта и соседние элементы	Рассчитать полный контур резного столба

Сопутствующие позиции выбираются не как декоративное дополнение после покупки. Они входят в один лестничный узел. Если сначала заказать столб, а затем искать поручень и балясины по оставшемуся пространству, выбор станет значительно уже.

Ошибки, из-за которых L-108 не помещается в проект

Использовать 90 мм как полный габарит

Самая очевидная ошибка — взять минимальное значение из строки и назначить ему удобный смысл. Без чертежа неизвестно, к какой части относится параметр. Полный контур может быть значительно больше монтажной зоны.

Перенести только ось

Ось показывает положение, но не занимаемое пространство. Она полезна для привязки, однако не защищает от пересечения резьбы со стеной или проходом.

Нарисовать только основание

Компактное монтажное пятно создаёт ложное ощущение свободного места. На план добавляют максимальный внешний контур.

Проверить только фронтальный вид

На фасаде столб выглядит эффектно и стройно. Боковой выступ остаётся незамеченным. Для плана нужен вид сверху, а для поручня — разрез или боковая проекция.

Не учитывать чистовую отделку стены

Панель, плинтус или наличник появляются после замера и уменьшают свободное пространство. Размеры снимают по будущему чистовому контуру.

Поставить столб до расчёта балясин

После установки выясняется, что оставшаяся длина ограждения не делится на выбранный ритм. Ряд рассчитывается после фиксации полного контура L-108.

Выбирать поручень только по материалу

Совпадение бука или дуба не гарантирует правильное соединение. Нужны профиль, угол, высота и точка прихода.

Оценивать проход только по полу

У основания места достаточно, но резьба выше выступает в траекторию движения. Проверяют несколько горизонтальных сечений.

Не показывать открывание двери

Закрытая дверь не пересекается со столбом. Открытое полотно или ручка подходят слишком близко. На плане показывают дугу открывания.

Печатать шаблон с автоматическим масштабированием

Принтер уменьшает чертёж под поля листа, и шаблон становится неточным. После печати измеряют контрольный размер.

Выбирать материал раньше геометрии

Покупатель долго согласует дуб, тонировку и оттенок, но не проверяет занимаемое пространство. Сначала контур, потом отделка.

Назначать L-108 правила другой модели

Сторона, точка соединения или смысл размера переносятся с похожего столба. Технические параметры проверяют для конкретного артикула.

Не учитывать упаковку и получение крупного изделия

Столб изготовлен, но его трудно занести на объект или безопасно разместить до монтажа. Условия получения и перемещения согласуют заранее.

Оставлять проверку монтажнику

Монтажник видит проблему уже на готовой лестнице. Решения на этом этапе ограничены. Полный контур утверждают до заказа.

Что указать в заявке на изготовление L-108

Заявка «нужен столб L-108 из дуба» не передаёт проектную задачу. Менеджеру и специалисту нужны исходные данные, которые позволяют проверить комплект.

В обращение стоит включить:

• артикул L-108;
• нужное количество;
• выбранный материал — бук или дуб;
• предпочтительное качество шлифовки;
• планируемый вид отделки;
• место установки на плане;
• фрагмент лестничного марша и первой ступени;
• расстояние до стены и дверного проёма;
• точку и направление прихода поручня;
• предварительно выбранный профиль поручня;
• тип и расположение балясин;
• фотографии объекта;
• размеры после чистовой отделки;
• вопросы по параметрам A–E;
• необходимость проектной проверки.

Чем точнее описана ситуация, тем меньше вероятность получить формально правильный товар, который не подходит к конкретному узлу.

Перед оформлением также нужно изучить условия изготовления L-108 под заказ, уточнить актуальную стоимость, срок и способ получения крупного резного изделия.

Готовый порядок проверки перед покупкой

1. Откройте карточку L-108 и зафиксируйте подтверждённые характеристики.
2. Получите официальный чертёж.
3. Найдите обозначения A, B, C, D и E.
4. Не назначайте параметрам смысл без размерных линий.
5. Постройте контур основания.
6. Добавьте максимальный декоративный контур.
7. Нанесите первую ступень и чистовую стену.
8. Покажите открывание двери, если она находится рядом.
9. Проверьте свободный проход на нескольких высотах.
10. Определите направление и точку прихода поручня.
11. Рассчитайте положение первой балясины.
12. Сделайте полноразмерный шаблон.
13. Приложите шаблон на объекте.
14. Только после этого выберите бук или дуб.
15. Согласуйте «Стандарт» или «Престиж».
16. Определите отделку.
17. Соберите комплект с поручнем и балясинами.
18. Передайте менеджеру план, фотографии и вопросы.
19. Проверьте актуальную цену и срок.
20. Оформите заказ после подтверждения проектной совместимости.

Как заказать L-108 на сайте STAVROS

Начните с карточки товара и проверьте параметры A–E столба L-108. Сверьте материалы, варианты шлифовки и состояние «под заказ».

Затем откройте технические материалы и перенесите на план полный силуэт. Если рядом находятся первая ступень, стена, дверь или узкий проход, не ограничивайтесь электронной схемой. Сделайте шаблон в натуральную величину.

После подтверждения контура подберите поручень и балясины. Убедитесь, что весь комплект согласован по материалу, масштабу и отделке.

Когда геометрия утверждена, можно заказать резной столб L-108 из бука или дуба, указав менеджеру все исходные данные проекта.

Если L-108 не проходит проверку, не нужно подгонять лестницу под уже выбранную модель. В категории можно выбрать лестничный столб меньшего габарита и повторить проверку для другого артикула.

FAQ: ответы на вопросы о размерах и заказе L-108

Какой из пяти размеров L-108 считать главным?

Ни один параметр нельзя назвать главным без уточнения задачи. Для общей высоты важна одна размерная линия, для прохода — внешний контур в плане, для поручня — положение рабочей зоны. Сначала определите, что именно проверяется, затем найдите соответствующий параметр на чертеже.

Что обозначают A, B, C, D и E?

Точное значение каждой буквы определяется только по официальному чертежу L-108. Строка 1100 × 412 × 439 × 90 × 1056 мм сама по себе не позволяет надёжно назначить параметрам высоту, ширину, глубину или размер основания.

Можно ли принять 90 мм за ширину основания?

Без чертежа нельзя. Даже если параметр 90 мм относится к определённой узкой части, это не означает, что весь столб занимает такое же место. На план переносится полный внешний контур резьбы.

Почему столб может оказаться шире основания?

Резной профиль меняется по высоте. Декоративные выступы способны выходить за границы опорной или монтажной части. Поэтому основание и видимый объём рассматриваются отдельно.

Как определить, сколько места занимает L-108?

Откройте чертёж, найдите вид сверху и крайние точки декоративной формы. Перенесите их на план вместе с основанием, осью, первой ступенью, стеной и линией прохода. Если вид сверху отсутствует, запросите необходимую техническую информацию.

Нужен ли шаблон в натуральную величину?

Шаблон особенно полезен возле первой ступени, стены, двери или узкого прохода. Он показывает реальный масштаб и помогает обнаружить пересечения, которые трудно почувствовать по экрану.

Достаточно ли сделать шаблон основания?

Нет. Шаблон только монтажного пятна повторяет исходную ошибку. На нём должен быть показан максимальный внешний контур резной части, влияющий на окружающее пространство.

Как проверить L-108 у первой ступени?

Нанесите край ступени, свес, основание столба и декоративный контур. Проверьте, не нависает ли резьба над рабочей зоной и остаётся ли удобный вход на марш.

Как проверить проход рядом со столбом?

Измеряйте фактически свободное расстояние от наиболее выступающей части L-108 до противоположного препятствия. Полезно проверить несколько горизонтальных сечений, потому что столб может расширяться выше основания.

Можно ли установить L-108 вплотную к стене?

Это определяется чертежом и конкретным проектом. Нужно учесть плинтус, панели, наличники, неровности, отделочные слои и доступ к поверхности. Формальное отсутствие пересечения ещё не означает удобный узел.

Что делать, если резьба упирается в плинтус?

Не подрезайте детали без проектного решения. Сначала проверьте возможность смещения столба, изменения плинтуса или выбора другой модели. Стык должен быть показан на чертеже до монтажа.

Как проверить приход поручня к L-108?

Покажите поручень на плане и боковой проекции. Зафиксируйте направление, высоту, профиль и точку соединения. Поручень не должен попадать на неподходящий участок резьбы.

Какие балясины подходят к L-108?

Выбор зависит от материала, масштаба и проекта ограждения. Сначала закрепите полный контур столба и доступную длину ряда, затем распределите балясины и оцените визуальный ритм.

Можно ли заказать L-108 отдельно, а поручень подобрать позже?

Заказать отдельно возможно, но проектную совместимость лучше проверить заранее. После изготовления столба выбор профиля и точки прихода поручня может оказаться ограниченным.

Что выбрать: бук или дуб?

Материал выбирают после подтверждения геометрии. Бук в базовой конфигурации указан под эмаль. Дуб рассматривают в соответствии с требованиями проекта и согласованной отделкой. Столб, поручень и балясины желательно подбирать как единую систему.

Чем «Стандарт» отличается от «Престижа»?

Это варианты качества шлифовки. Их точное описание нужно смотреть в разделе качества и согласовывать с будущим покрытием. Нельзя считать, что любая шлифовка автоматически исключает дальнейшую подготовку.

Можно ли изменить размеры L-108?

Возможность изменения нельзя предполагать. Модель имеет подтверждённые параметры, а любые нестандартные требования нужно отдельно обсуждать с менеджером до оформления заказа.

Входит ли крепёж в комплект?

В предоставленных данных комплектация крепежом не подтверждена. Способ соединения и необходимые материалы нужно уточнить для конкретного лестничного узла.

Где посмотреть актуальную цену L-108?

Стоимость проверяют в карточке товара или уточняют у менеджера перед заказом. Поскольку изделие производится под заказ, цена может зависеть от выбранного материала, шлифовки и действующих условий.

Где узнать срок изготовления и доставку?

Актуальные условия нужно уточнить перед оплатой. Заранее сообщите количество, материал и адрес получения, а также проверьте возможность безопасно занести и хранить крупное изделие на объекте.

Что отправить менеджеру для проверки?

Передайте план лестницы, чертёж первой ступени, расстояния до стены и двери, фотографии объекта, направление поручня, выбранные балясины, материал и способ отделки. Отдельно задайте вопросы по буквенным параметрам A–E.

Можно ли проверить L-108 без готовой лестницы?

Да, если есть точный проект с чистовыми размерами. Однако шаблон на реальном объекте даёт дополнительную уверенность. Если отделка ещё не выполнена, добавьте её будущую толщину к плану.

Что делать, если L-108 не помещается?

Не уменьшайте проход и не меняйте положение первой ступени без полной проверки. Рассмотрите смещение узла, корректировку окружающих элементов или другой лестничный столб с меньшим контуром.

Перед заказом перенесите на план не цифру, а весь столб

Значение 90 мм может быть точным и одновременно совершенно недостаточным для размещения L-108. Ошибка возникает не из-за неверного числа, а из-за неверного вопроса. Покупатель спрашивает: «Какой размер удобнее всего перенести на план?» — хотя нужно спрашивать: «Какие крайние точки столба влияют на ступень, проход, стену, поручень и балясины?»

Надёжная проверка строится вокруг полного контура. Пять параметров A–E сопоставляют с официальным чертежом. Основание наносят отдельно от декоративного объёма. Проход измеряют от выступающей резьбы. Поручень и ряд балясин проектируют вместе со столбом. После этого делают шаблон и проверяют узел на объекте.

L-108 подходит не любой лестнице, но в правильно рассчитанном пространстве способен стать сильным начальным элементом ограждения. Его крупная резьба должна работать на архитектуру помещения, а не отнимать проход или вынуждать переделывать первую ступень.

Компания STAVROS позволяет собрать решение последовательно: получить технические материалы, проверить модель на плане, выбрать бук или дуб, согласовать качество шлифовки, подобрать поручень и балясины, а затем оформить изготовление. Перед покупкой не ищите одну «главную» цифру. Проверьте весь лестничный узел — именно так резной столб займёт предназначенное ему место и не выйдет в проход.
