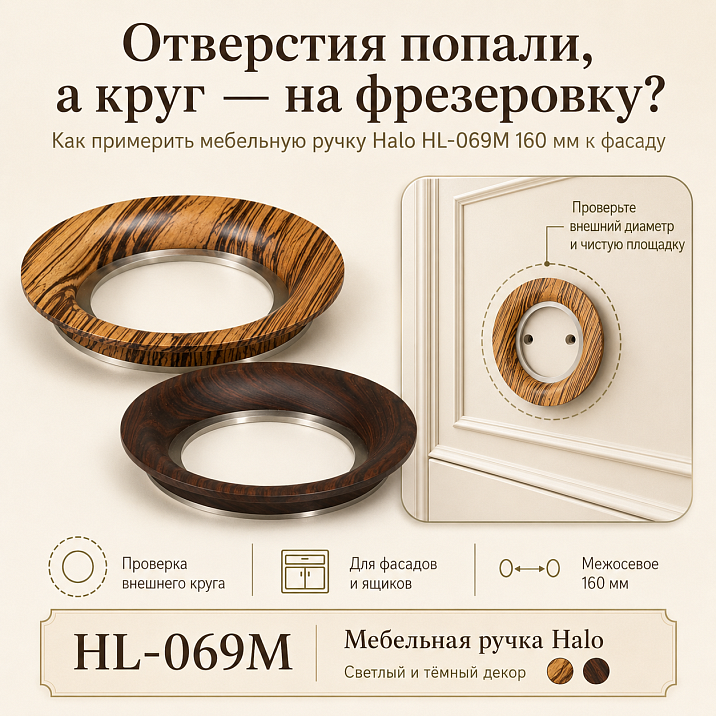

Отверстия попали, а круг — на фрезеровку: как примерить мебельную ручку Halo HL-069M 160 мм к фасаду

Центр будущей ручки отмечен точно. Сверло прошло в нужной точке, крепление совпало с разметкой, дверца открывается. И всё же результат выглядит ошибочным: край крупного круга зашёл на рамку, часть ручки оказалась над утопленной филёнкой, а металлическое основание прилегло к фасаду не так, как ожидалось. Проблема возникла не в координате отверстия. Покупатель проверил точку, но не проверил всю площадь, которую занимает накладная мебельная ручка.

Halo HL-069M имеет внешний размер 160 × 160 мм. Это значит, что от геометрического центра круг распространяется примерно на 80 мм во все стороны. На гладком фасаде такой масштаб читается как самостоятельный декоративный диск. На рамочной дверце те же 160 мм могут пересечь фаску, молдинг, фрезеровку или границу плоской филёнки. Совпадение крепёжной точки ещё не доказывает, что ручка полностью ляжет на ровную поверхность.

Перед тем как купить мебельную ручку Halo HL-069M, нужно проверить три разных контура: координаты крепления, фактическую опорную поверхность с обратной стороны и полный внешний круг 160 мм. Затем следует открыть соседние дверцы и ящики, оценить траекторию движения, выбрать один из четырёх древесных вариантов и только после натурной примерки считать комплект для всей мебели.

Такой подход особенно важен для уже изготовленного фасада. Ошибка на бумажном шаблоне исправляется перестановкой круга. Ошибка после сверления оставляет отверстие, повреждает покрытие и может потребовать переделки дверцы. Поэтому контрольная Halo или точный шаблон в масштабе 1:1 — не лишняя осторожность, а способ защитить готовую мебель.

Перейти в каталог

Сначала ответ: что именно нужно проверить до сверления

Halo нельзя примерять как маленькую ручку-кнопку, где основное внимание сосредоточено вокруг одной точки. У модели три независимые зоны проверки.

Контур	Что проверяется	Какая ошибка возникает
Крепёжный	Координаты отверстия или отверстий по чертежу	Винт не совпадает с ручкой
Опорный	Часть обратной стороны, которая непосредственно прилегает к фасаду	Ручка качается или прижимается с перекосом
Внешний	Полный круг 160 × 160 мм	Диск заходит на рамку, фаску, соседнюю ручку или край дверцы

Покупатель чаще всего начинает с первого контура и на нём заканчивает. Для Halo этого мало. Центр может находиться на плоской филёнке, а внешний край — уже на перепаде. И наоборот: круг визуально помещается, но фактическое основание попадает на сложную фрезеровку.

Рабочий порядок такой:

1. получить чертёж и расшифровку размеров;

2. определить крепёжные координаты;

3. найти реальную опорную площадь;

4. вырезать круг диаметром 160 мм;

5. нанести на него оси и посадочную зону;

6. приложить шаблон к фасаду;

7. проверить закрытое и открытое положение;

8. только затем размечать сверление.

Подтверждённые характеристики Halo HL-069M

Параметр	Подтверждённые данные	Как использовать при выборе
Артикул	Halo HL-069M	Указать в заявке и ведомости
Тип	Накладная мебельная ручка с готовым покрытием	Не планировать врезку или самостоятельную отделку
Внешний размер	160 × 160 мм	Проверить полный круг на фасаде
Толщина	22 мм	Учесть объём ручки и доступ для захвата
Дополнительный параметр D	96 мм	Расшифровать по актуальному DWG
Древесные варианты	Американский орех, зебрано, венге, палисандр	Сопоставить с фасадом и всей мебельной серией
Основание	Сатинированная нержавеющая сталь	Учесть металлический оттенок рядом с другой фурнитурой
Чертёж	Предусмотрен в карточке	Проверить обозначения и крепление
3D-модель	Предусмотрена в карточке	Включить в проект мебели
Состояние	Готовая ручка с покрытием	Не подрезать, не шлифовать и не менять форму

Актуальную цену, наличие и доступные варианты нужно посмотреть в карточке Halo 160 × 160 мм перед оформлением заказа. Статья не фиксирует стоимость и не заменяет технический чертёж.

Наша фабрика также производит:

Смотреть весь Каталог продукции

Круг диаметром 160 мм: простая геометрия, которую забывают

Внешний размер Halo равен 160 мм по ширине и высоте. Радиус внешнего круга — 80 мм. Если ручка должна полностью находиться внутри прямоугольного плоского поля, её центр обязан располагаться не ближе 80 мм к каждой границе.

Для поля шириной W допустимый диапазон центра по горизонтали:

от 80 мм до W − 80 мм

Для поля высотой H допустимый диапазон по вертикали:

от 80 мм до H − 80 мм

Если требуется дополнительный видимый зазор G, формула меняется:

расстояние от центра до границы ≥ 80 + G

Это расчёт внешнего контура. Он не показывает размер опорной части и не заменяет DWG, но сразу отсекает заведомо тесные зоны.

Поле шириной 150 мм

Полный круг 160 мм не помещается. Даже при идеальном центрировании края выйдут за границы на 5 мм с каждой стороны.

Поле шириной 180 мм

После центрирования остаётся всего 20 мм общего запаса — по 10 мм с каждой стороны. Ручка помещается геометрически, но выглядит почти равной ширине поля. Нужно оценить рамку, фаску и визуальную плотность.

Поле шириной 240 мм

Свободный остаток равен 80 мм — по 40 мм по сторонам. Такой масштаб даёт кругу пространство, но окончательное положение зависит от ручки, петель и соседних фасадов.

Поле 300 × 500 мм

Зона допустимых центров для полного круга без дополнительного зазора имеет размер:

(300 − 160) × (500 − 160) = 140 × 340 мм

Центр можно перемещать внутри этого прямоугольника, не выводя внешний круг за границы плоского поля. Но каждую позицию всё равно проверяют по траектории открывания.

Почему центр отверстия может быть правильным, а ручка — нет

Точка не имеет площади. Ручка имеет. На рамочном фасаде центр легко поставить в ровное место, особенно если ориентироваться по середине дверцы. Но на расстоянии 60–80 мм от центра уже начинается фаска или рамка.

Пример: плоская филёнка имеет ширину 130 мм. Центр находится точно посередине. До каждой боковой границы — 65 мм. Внешний круг Halo требует 80 мм. По 15 мм с каждой стороны выходят на соседний уровень.

Крепёж может держаться, но возникают другие проблемы:

• часть основания не получает ровной опоры;

• ручка при затяжке наклоняется;

• край давит на фаску;

• покрытие фасада получает локальную нагрузку;

• круг выглядит смещённым относительно филёнки;

• между ручкой и поверхностью появляется неравномерная тень.

На фотографии фронтально перекос может быть почти незаметен. При боковом свете он проявляется сразу.

Параметр D = 96 мм нельзя расшифровывать наугад

В карточке указан дополнительный размер D 96 мм. Без обозначений на чертеже нельзя автоматически называть его межосевым расстоянием, диаметром металлического основания, размером посадочной части или координатой крепления.

Одна неверная расшифровка меняет всю подготовку фасада. Поэтому до сверления нужно открыть чертёж и 3D-модель Halo и проверить:

• к каким точкам относятся 96 мм;

• где находится крепёж;

• сколько крепёжных точек предусмотрено;

• каков контур соприкосновения с фасадом;

• какой винт нужен;

• какова допустимая толщина фасада;

• есть ли ограничения по монтажу.

В производственную карту записывают не только число 96, но и его техническое значение. Формулировка «D = 96 мм по карточке, назначение сверить по DWG» безопаснее, чем уверенное, но неподтверждённое толкование.

Фасад в натуральную величину: от шаблона к реальной дверце

Шаблон 1:1: круг должен появиться на фасаде до ручки

Самый понятный инструмент — бумажный или картонный круг диаметром 160 мм. Его можно вырезать вручную, но точнее распечатать по чертежу в масштабе 100 %.

На шаблон наносят:

• горизонтальную ось;

• вертикальную ось;

• геометрический центр;

• крепёжные точки по DWG;

• фактическую опорную поверхность;

• направление верха, если оно предусмотрено;

• название варианта отделки;

• номер фасада.

Плоский круг показывает внешний контур. Чтобы почувствовать объём 22 мм, добавьте боковой макет из картона или пеноматериала соответствующей толщины. Тогда станет понятно, насколько ручка выступает относительно соседней дверцы, стены и руки.

Проверка масштаба печати

Настройка «вписать в страницу» уменьшает чертёж. После печати диаметр может оказаться не 160, а 148 или 152 мм. Такой шаблон создаёт ложное ощущение запаса.

Порядок проверки:

1. выбрать печать 100 %;

2. отключить масштабирование;

3. измерить контрольную линию;

4. убедиться, что диаметр равен 160 мм;

5. только затем вырезать круг.

Временная фиксация

Шаблон прикладывают малярной лентой, которая не повреждает покрытие. Нельзя использовать агрессивный клей на готовой эмали или шпоне. Перед фиксацией поверхность очищают мягким способом.

Проверка с расстояния

Круг оценивают не только вблизи. Отойдите на два-три метра, посмотрите на шкаф фронтально, затем под углом. Крупная Halo меняет пропорции всего фасада, поэтому точная посадка и визуальный масштаб должны совпасть.

Гладкий фасад: самый простой случай тоже требует разметки

На ровной дверце нет рамки и перепада, но остаются края, соседние модули, петли, внутренние механизмы и композиция всей мебели.

Для гладкого фасада записывают:

• ширину;

• высоту;

• толщину;

• материал;

• расстояние от центра до четырёх краёв;

• положение петель;

• внутренние ящики;

• соседнюю ручку;

• угол открывания.

Если Halo ставится в центре, круг может выглядеть уверенно на широкой двери и чрезмерно крупно на узком ящике. Центрирование не является универсальным правилом.

Формула внешнего зазора

При ширине фасада W и центральном размещении боковой зазор:

(W − 160) ÷ 2

Для фасада 400 мм:

(400 − 160) ÷ 2 = 120 мм

Для фасада 240 мм:

(240 − 160) ÷ 2 = 40 мм

Для фасада 180 мм:

(180 − 160) ÷ 2 = 10 мм

Число помогает сравнить варианты, но решение принимают по шаблону.

Рамочный фасад: рамка и филёнка живут на разных уровнях

У рамочной дверцы плоская центральная часть часто утоплена. Между филёнкой и рамкой проходит фаска или профиль. Если Halo пересекает эту границу, одна часть ручки оказывается выше другой.

Такое положение нельзя считать нормальным только потому, что винт затягивается. Накладная ручка должна опираться на предусмотренную поверхность.

Перед разметкой измерьте:

• ширину плоской филёнки;

• высоту плоской филёнки;

• ширину рамки;

• глубину перепада;

• форму фаски;

• расстояние до центра;

• толщину фасада в месте крепления.

Общий принцип проверки рамочного фасада раскрывает материал о том, почему тонкую филёнку нужно проверять до сверления. Halo относится к накладным ручкам, но риск перепада уровней остаётся тем же.

Филёнка уже 160 мм

Полный внешний круг не помещается внутри плоской зоны. Это не означает автоматический запрет на ручку, но требует технического решения, подтверждённого чертежом и конструкцией фасада. Самостоятельно прижимать диск через фаску нельзя.

Филёнка шире 160 мм, но опорная зона пересекает профиль

Внешний круг может визуально помещаться, а металлическое основание — попадать на переход. Поэтому на шаблоне обязательно отмечают контактную поверхность по DWG.

Крепление попадает в тонкую часть

Даже если ручка лежит ровно, толщина центральной панели может не подходить для выбранного винта или нагрузки. Проверяют фасад с обратной стороны и не назначают крепёж без данных.

Фаска, фрезеровка и молдинг: проверяем рельеф, а не фотографию

Фрезерованный фасад может выглядеть почти плоским на экране. В реальности борозда глубиной несколько миллиметров проходит именно под краем ручки. При затяжке круг получает неравномерную опору.

Молдинг создаёт другую проблему: он не только поднимается над плоскостью, но и формирует визуальную рамку. Halo, частично лежащая на молдинге, воспринимается как случайно наложенный диск.

Для сложного фасада сделайте карту рельефа:

Участок	Уровень относительно основной плоскости	Можно ли опирать ручку
Гладкое поле	0 мм	Проверяется по DWG
Утопленная филёнка	___ мм	Проверяется
Фаска	Переход	Не считать ровной зоной
Фрезеровка	___ мм	Проверяется по форме
Накладной молдинг	+___ мм	Обычно создаёт перепад
Стык материалов	___	Требует отдельной оценки

Заполненная карта превращает фотографию в техническое основание для решения.

Что произойдёт, если часть Halo попадёт на перепад

Результат зависит от конструкции, но возможны четыре типовые проблемы.

Качание

Ручка опирается на высокие точки и имеет зазор над низкими. Даже небольшой люфт ощущается при каждом открывании.

Перекос при затяжке

Винт тянет основание к фасаду, а рельеф сопротивляется. Ручка наклоняется, покрытие испытывает локальное давление.

Неравномерная тень

Один край прилегает плотнее, другой отходит. На сатинированном металле и круглом силуэте такая тень заметна.

Повреждение фасада

Жёсткая кромка может продавить эмаль, шпон или мягкий слой покрытия. Нельзя компенсировать перепад чрезмерной затяжкой.

Ни одну из этих проблем не решает более длинный винт сам по себе.

Движение фасадов и соседние элементы

Две Halo на двустворчатом шкафу: круги могут встретиться

На парных дверцах ручки часто размещают симметрично возле центрального зазора. Для компактной фурнитуры это привычная схема. Два круга по 160 мм занимают значительную ширину.

Если расстояние между центрами равно S, зазор между внешними кругами в закрытом положении:

S − 160 мм

При S = 160 мм круги касаются по контуру.

При S = 180 мм между ними остаётся 20 мм.

При S = 140 мм внешние контуры пересекаются на 20 мм.

Однако закрытое положение — только первый этап. При открывании ручки двигаются в пространстве. Их объём 22 мм, положение петель и угол поворота влияют на траекторию.

Полная проверка парных дверей

1. прикрепить два шаблона;

2. закрыть шкаф;

3. оценить симметрию;

4. открыть левую дверцу полностью;

5. открыть правую дверцу;

6. открыть обе одновременно;

7. проверить руки и пальцы;

8. оценить зазор между ручками;

9. проверить столкновение с рамой шкафа;

10. перенести результат в ведомость.

Угловой шкаф: соседние фасады движутся навстречу

В угловой композиции расстояние между ручками в закрытом состоянии может быть достаточным. При повороте дверцы круг приближается к соседнему фасаду или ручке по дуге.

Бумажный шаблон на закрытой мебели не показывает глубину. Для такой зоны полезна контрольная Halo или объёмный макет 160 × 160 × 22 мм.

Проверьте:

• угол между фасадами;

• сторону петель;

• максимальное открывание;

• боковину;

• соседнюю столешницу;

• выступающий карниз;

• положение руки.

Расстояние до стены и боковины

Крайняя дверца шкафа может открываться к стене. Большая ручка увеличивает необходимый зазор. Даже если круг не выходит за фасад, он способен коснуться стены раньше, чем дверца откроется полностью.

Для проверки:

1. измерьте расстояние от плоскости закрытого фасада до стены;

2. отметьте положение центра;

3. учтите толщину 22 мм;

4. откройте дверцу по реальной петле;

5. проверьте край круга;

6. оцените доступ пальцев.

Ограничитель открывания иногда решает столкновение, но уменьшает доступ к шкафу. Такое решение согласуют с мебельщиком, а не добавляют после случайной примерки.

Halo на разных типах мебели

Halo на ящике комода: крупный круг и движение рук

На широком ящике Halo может стать центральным декоративным элементом. Но ручка должна не только красиво выглядеть, но и выдерживать обычное усилие открывания.

Проверяют:

• ширину ящика;

• высоту фасада;

• массу наполненного ящика;

• ход направляющих;

• положение ладони;

• соседние ящики;

• расстояние между кругами по вертикали;

• внутреннюю конструкцию фасада.

Если на каждом ящике установлена Halo, вертикальный шаг центров должен учитывать диаметр 160 мм. При шаге меньше 160 мм круги визуально пересекутся.

Для высокой стопки ящиков можно использовать одну Halo на центральном фасаде и более компактные ручки на остальных, но это уже отдельная композиция. Случайное смешение моделей без проекта выглядит несобранно.

Halo на кухонном фасаде: масштаб проверяют вместе с рабочей зоной

Круглая ручка с готовой отделкой может использоваться в мебельном проекте, но кухня предъявляет дополнительные требования к расположению и уходу. Статья не назначает универсальную совместимость с любым кухонным фасадом.

Перед заказом проверьте:

• расстояние до столешницы;

• соседние выдвижные ящики;

• угловой модуль;

• духовку и посудомоечную машину;

• положение руки;

• возможность очистки;

• частоту контакта;

• близость источников тепла и влаги;

• рекомендации карточки по уходу.

На нижнем фасаде большой круг может находиться близко к бедру. На верхнем — менять удобную высоту захвата. Шаблон нужно проверять в реальной позе, а не только по центру дверцы.

Halo для шкафа: ручка становится частью архитектуры фасада

На высокой дверце круг диаметром 160 мм выглядит не маленькой точкой, а самостоятельной плоскостью. Его положение влияет на пропорции шкафа.

Возможны разные схемы:

• центр по ширине и удобная высота по руке;

• смещение к центральному зазору;

• одна крупная Halo на акцентной створке;

• парные круги;

• повтор на нескольких модулях.

В каждой схеме сначала проверяют геометрию, затем ритм. Для общего понимания типов фурнитуры можно посмотреть, какие деревянные мебельные ручки бывают, но решение по Halo принимают по кругу 160 мм и конкретному фасаду.

Halo для тумбы: не забываем о небольшой массе мебели

Крупная ручка создаёт удобную заметную точку захвата, однако лёгкая тумба может сдвигаться при открывании. Это относится не к качеству Halo, а к массе предмета, направляющим и опорам.

Нужно проверить:

• усилие открывания;

• устойчивость тумбы;

• крепление к стене, если оно предусмотрено;

• положение ручки;

• движение ящика;

• контакт колена или одежды.

Ручка не исправляет слабый каркас и не заменяет настройку направляющих.

Отделка, металл и визуальный вес ручки

Четыре древесных варианта: цвет выбирают после геометрии

Halo предлагается в вариантах:

• американский орех;

• зебрано;

• венге;

• палисандр.

Эти названия относятся к подтверждённым вариантам древесной отделки готовой ручки. Не следует автоматически трактовать их как обещание конкретной породы массива без уточнения карточки.

Американский орех

Тёплый коричневый диапазон помогает связать Halo с ореховой мебелью, шпоном, тёмно-бежевыми фасадами и тёплым металлом. С сатинированной нержавеющей сталью возникает контраст между древесным рисунком и прохладным основанием.

Зебрано

Выразительная полосатая текстура делает круг активнее. На фасаде с собственным сильным рисунком два направления могут спорить. Перед заказом образец прикладывают к мебели и смотрят с расстояния.

Венге

Тёмный вариант подчёркивает графику круга. На чёрном или очень тёмном фасаде силуэт может читаться через металлическое основание и свет, а не через цвет древесной части.

Палисандр

Насыщенный древесный рисунок подходит композициям, где ручка должна быть отдельным декоративным акцентом. Соседние материалы проверяют по реальным образцам.

Выбрать Halo из ореха, венге, зебрано или палисандра лучше после того, как шаблон подтвердил размер. Цвет не компенсирует неподходящую посадку.

Сатинированная нержавеющая сталь связывает ручку с другой фурнитурой

Металлическое основание нужно сопоставить с:

• петлями, если они видимы;

• ножками;

• цоколем;

• светильниками;

• рамой зеркала;

• декоративными заглушками;

• другой мебельной фурнитурой.

Точное совпадение всех металлов не всегда обязательно, но случайная смесь полированного хрома, тёплой бронзы и сатинированной стали требует дизайнерского объяснения.

Образец оценивают при дневном и искусственном свете. Сатинированная поверхность может выглядеть светлее или темнее в зависимости от направления освещения.

Готовое покрытие означает: ручку не подгоняют пилой

Halo находится в разделе ручек с покрытием. Это законченный товар, а не заготовка для самостоятельной доработки.

Нельзя рекомендовать:

• подрезать круг;

• сошлифовывать край;

• выбирать паз в основании;

• сверлить ручку;

• снимать металлическую часть;

• перекрашивать древесную поверхность без согласования;

• исправлять конфликт с рамкой изменением формы изделия.

Если 160 мм не помещаются, выбирают другое положение или более компактную модель. Сравнить Halo с более компактными моделями безопаснее, чем портить готовую ручку.

Комплект, крепление и сопутствующая фурнитура

Одна контрольная Halo перед полным комплектом

Бумажный шаблон проверяет контур. Реальная ручка показывает то, чего нет на бумаге:

• объём;

• вес;

• тактильный захват;

• отражение металла;

• реальную древесную отделку;

• посадочную поверхность;

• крепёж;

• положение руки;

• взаимодействие с соседней дверцей.

Для одного шкафа контрольный образец может показаться лишним. Для кухни, гардеробной или серии комодов он защищает весь заказ.

Контрольную ручку прикладывают ко всем типам фасадов. Если шкаф содержит широкие двери, узкие ящики и угловой модуль, одна позиция Halo может подойти не везде.

Ведомость ручек: считать после примерки, а не по числу дверей

Количество ручек не всегда равно количеству фасадов. На парной двери могут стоять две ручки, на широком ящике — одна, на декоративной створке — другая модель. Некоторые фасады открываются нажатием.

Ведомость должна содержать:

№	Мебель	Фасад	Размер фасада	Положение Halo	Вариант отделки	Количество
1	Шкаф	Левая дверь	___ × ___ мм	___	___	1
2	Шкаф	Правая дверь	___ × ___ мм	___	___	1
3	Комод	Верхний ящик	___ × ___ мм	___	___	1
4	Комод	Нижний ящик	___ × ___ мм	Не подходит / другая модель	___	0
5	Резерв	—	—	—	Та же партия	___

После заполнения суммируют каждую отделку отдельно. Смешивать венге и орех случайно нельзя.

Почему полный комплект лучше заказывать одновременно

Один заказ помогает сохранить:

• одинаковый вариант отделки;

• единый металлический оттенок;

• одну ревизию товара;

• одинаковую комплектацию;

• общий срок поставки;

• резерв для будущей замены;

• единый визуальный ритм.

Актуальное наличие проверяют перед оплатой. Нельзя обещать полное совпадение поздней докупки без подтверждения партии.

Крепление: что уточнить до заказа

Карточка и исходные данные подтверждают размер ручки и наличие чертежа, но не даёт права придумывать тип винта, число креплений или длину крепежа.

В карточке и DWG нужно проверить:

• число точек;

• диаметр отверстий;

• тип винта;

• резьбу;

• длину;

• допустимую толщину фасада;

• необходимость шайбы;

• доступ с обратной стороны;

• способ закрытия головки;

• комплектацию.

Особенно внимательно проверяют рамочные фасады и ящики с внутренней стенкой. Винт должен работать в реальной конструкции, а не только проходить через лицевую панель.

FUR-033: полезная заглушка, но не автоматическая часть заказа

FUR-033 имеет размер 14 × 14 × 3 мм, цвет никель и рассчитана на винт М4 с полукруглой головкой. Она может использоваться как финишная фурнитура, если крепление Halo действительно имеет совместимый видимый винт.

Перед добавлением в корзину нужно подтвердить:

• используется ли М4;

• какая головка у винта;

• остаётся ли она видимой;

• сколько точек крепления имеет одна Halo;

• входит ли декоративное закрытие в комплект;

• совпадает ли никель с проектом.

Только после этой проверки можно посмотреть декоративную заглушку FUR-033. Общий принцип раскрывает материал о том, как закрыть крепёж мебельной ручки.

Что купить вместе с Halo

Позиция	Когда нужна	Что проверить	Внутренняя страница
Halo HL-069M	Круг 160 мм подходит фасаду	DWG, отделку, комплектацию	Заказать крупную круглую ручку для фасада
Контрольная Halo	Перед серийным заказом	Все типы фасадов и траектории	Посмотреть размеры Halo 160 × 160 мм
Более компактная ручка	Halo выходит на рамку	Размер, форму, отделку	Посмотреть готовые ручки для шкафа и комода
Накладная модель другого масштаба	Нужна та же логика без круга 160 мм	Посадочную площадь	Выбрать накладную ручку на фасад
FUR-033	Видимый совместимый винт М4	Головку и количество	Заглушка цвета никель для крепежа М4
Чертёж фасада	Сложная рамка или фрезеровка	Плоское поле и толщину	Крепление ручки на фасаде с перепадом уровней
Общий гид	Выбор типа ручки ещё не сделан	Накладную, врезную или профильную схему	Подобрать деревянную фурнитуру по типу фасада

Таблица не означает, что все позиции нужны одновременно. Комплект формируют после примерки Halo и проверки крепежа.

Когда Halo подходит, а когда нужен другой формат

Когда Halo 160 мм слишком велика

Признаки неподходящего масштаба:

• плоское поле уже 160 мм;

• круг пересекает фаску;

• ручка закрывает большую часть ящика;

• две Halo сталкиваются;

• дверца касается стены;

• руке тесно между кругом и столешницей;

• металлическое основание попадает на рельеф;

• визуальный диск спорит с рисунком фасада;

• ручка перекрывает молдинг;

• на серии фасадов невозможно сохранить единый ритм.

В этом случае не нужно доказывать, что крупная модель «всё равно встанет». Правильнее накладные мебельные ручки купить после сравнения нескольких размеров и форм.

Halo или более компактная накладная ручка

Критерий	Halo 160 мм	Компактная модель
Декоративная роль	Крупный самостоятельный круг	Более спокойная точка захвата
Требование к плоскому полю	Высокое	Обычно меньше, зависит от модели
Риск пересечения рамки	Выше	Может быть ниже
Парные фасады	Требуют большой дистанции	Проще разместить
Визуальный акцент	Сильный	Умеренный
Проверка шаблоном	Обязательна	Тоже нужна, но контур меньше
Подходит узкому ящику	Не всегда	Вероятность выше

Решение принимают не по принципу «крупнее значит выразительнее», а по пропорциям мебели и посадочной поверхности.

Halo или врезная ручка

Halo устанавливается поверх фасада и остаётся заметным объёмом. Врезная модель требует подготовленного углубления и работает по другой логике.

Параметр	Halo HL-069M	Врезная ручка
Тип	Накладная	Врезная
Видимый объём	Круг 160 мм	Зависит от модели, часть утоплена
Подготовка фасада	Сверление по чертежу	Фрезеровка посадочного места
Главный риск	Пересечение рельефа и соседних деталей	Недостаточная толщина и ошибка выборки
Ремонтопригодность	Зависит от отверстий	Требует точного совпадения паза
Декоративная роль	Акцентная	Более интегрированная

Если большая накладная ручка не подходит, врезная не становится автоматической заменой. Сначала проверяют конструкцию фасада.

Кому подходит Halo HL-069M

Модель стоит рассматривать, когда:

• фасад имеет достаточное ровное поле;

• круг 160 мм соответствует масштабу мебели;

• внешний контур не пересекает рамку;

• опорная поверхность подтверждена по DWG;

• соседние двери открываются свободно;

• одна из четырёх отделок подходит проекту;

• сатинированная сталь согласована с металлами;

• ручка не требует доработки;

• комплект рассчитывается после образца;

• крепёж совместим с толщиной фасада.

Когда лучше выбрать другую ручку

Другой вариант нужен, если:

• плоское поле меньше требуемого;

• фасад имеет глубокую фрезеровку;

• ручка пересекает молдинг;

• две дверцы сталкиваются;

• крайняя дверь упирается в стену;

• ящик слишком низкий;

• внутренний механизм мешает винту;

• нет доступа с обратной стороны;

• крупный круг перегружает композицию;

• нужен почти незаметный захват;

• проект требует иной металлический оттенок.

Ошибки, которые превращают дорогую ручку в проблему

Сверлить по центру без шаблона

Крепление совпадает, внешний круг выходит на рамку.

Считать 96 мм межосевым расстоянием

Назначение D не проверено по DWG.

Оценивать только лицевую фотографию

Не видна опорная поверхность.

Прижимать ручку через фаску

Возникают перекос и локальная нагрузка.

Проверять одну закрытую дверцу

При открывании Halo касается соседнего фасада.

Забыть про толщину 22 мм

Ручка упирается в стену или соседний модуль.

Заказывать весь комплект до образца

Ошибка повторяется на всех дверцах.

Смешивать отделки без ведомости

Орех, венге и палисандр распределяются случайно.

Подрезать готовый круг

Нарушаются покрытие и форма.

Добавлять FUR-033 автоматически

Совместимость винта не подтверждена.

Не проверять внутреннюю сторону фасада

Крепёж попадает в механизм ящика или тонкую панель.

Использовать один шаблон для разных фасадов

Широкая дверь и узкий ящик требуют отдельных решений.

От проверки к заказу

Рабочая карточка фасада

Параметр	Значение
Артикул	Halo HL-069M
Внешний круг	160 × 160 мм
Толщина	22 мм
D	96 мм, расшифровать по DWG
Ширина фасада	___ мм
Высота фасада	___ мм
Плоское поле	___ × ___ мм
Ширина рамки	___ мм
Перепад филёнки	___ мм
Фрезеровка	Есть / нет
Расстояние до кромки	___ мм
Расстояние до соседней ручки	___ мм
Стена или боковина	___ мм
П Асимметричный фасад: центр мебели и центр ручки могут не совпадать Не каждый фасад построен вокруг одной очевидной оси. Рамка может иметь широкую боковую стойку, декоративная фрезеровка — смещённый рисунок, а дверца — соседствовать с открытой полкой или вертикальным профилем. Геометрический центр дверцы в таких случаях не всегда даёт лучший результат. Для проверки нанесите на шаблон несколько осей: центр всего фасада; центр плоского поля; центр мебельного модуля; линию удобного захвата; ось соседней ручки; композиционную линию шкафа или комода. Затем сравните три-четыре позиции. Одна может быть технически удобной, но визуально выпадать из ряда. Другая красиво продолжает линию мебели, но приближает круг к фаске. Третья обеспечивает хороший захват, однако мешает соседней дверце. Рабочее решение находится там, где совпадают три условия: ручка полностью поддержана фасадом, остаётся удобной для руки и продолжает общую композицию. Центрирование ради симметрии не должно заставлять металлическое основание ложиться на рельеф. Вертикальная композиция шкафа На высоком фасаде ручку можно разместить ниже геометрического центра, чтобы до неё было удобно дотянуться. Тогда положение всех Halo задают единой высотной линией, а не индивидуальным центром каждой створки. Комод с ящиками разной высоты Если центровать круг по каждому ящику, расстояния между ручками меняются. Иногда лучше задать общую вертикальную ось и отдельно проверить шаг. На низком ящике Halo может оказаться слишком крупной, поэтому часть фасадов получает другую модель. Фасад с декоративной вставкой Круг нельзя ставить поверх орнамента только ради совпадения осей. Декоративные и функциональные элементы должны иметь собственное пространство. 3D-модель помогает увидеть конфликт до изготовления мебели Карточка Halo предлагает 3D-модель. Для новой мебели это возможность проверить ручку не после покраски фасада, а на этапе проектирования. В модель проекта нужно перенести: внешний круг 160 мм; толщину 22 мм; опорный контур по DWG; крепёжные точки; положение ручки относительно фасада; фактический угол открывания; соседние ручки; стену, боковину и столешницу. Трёхмерная проверка особенно полезна для угловых кухонь, шкафов с боковой стеной, ящиков под распашными дверцами и мебели с выступающим карнизом. Она показывает столкновения, которые невозможно увидеть на фронтальной развёртке. Однако 3D-модель не заменяет контрольную ручку. Визуализация не передаёт тактильный захват, реальное покрытие и небольшие монтажные отклонения. Правильная последовательность выглядит так: цифровая модель отсекает явные конфликты, бумажный шаблон проверяет натуральный масштаб, а образец подтверждает посадку и удобство. Что передать дизайнеру или конструктору Не ограничивайтесь ссылкой на товар. Передайте артикул, файл модели, DWG, выбранную отделку и требование проверить три контура. В примечании к чертежу запишите: «Внешний круг 160 мм не должен пересекать рамку и соседние элементы; опорная зона должна полностью находиться на одной плоскости». Эргономика: большая ручка должна быть удобна не только на картинке Диаметр 160 мм создаёт заметную поверхность, но удобство зависит от формы захвата, высоты установки и соседних препятствий. Один покупатель берётся за край круга, другой использует нижнюю часть, третий тянет дверцу всей ладонью. Контрольный образец показывает, подходит ли реальный сценарий. Проверку проводят в той позе, в которой мебель будет использоваться: стоя перед высоким шкафом; сидя у тумбы; наклоняясь к нижнему ящику; открывая верхний кухонный фасад; удерживая в другой руке предмет; открывая дверцу ребёнком или человеком невысокого роста, если это предусмотрено проектом. Оцените: свободно ли проходят пальцы; не касается ли кисть фаски; не упирается ли запястье в соседнюю ручку; не требует ли открывание неудобного поворота руки; остаётся ли хват понятным при влажных или занятых руках; не цепляет ли круг одежду в проходе. Статья не назначает универсальную высоту установки. Она зависит от мебели и пользователей. Для серии шкафов разумно провести натурную проверку на одной дверце или временном стенде. Левша и правша На симметричной двери разница может быть небольшой. На угловом модуле или фасаде возле стены направление движения руки меняет удобство. Проверьте открывание обеими руками, особенно если мебелью пользуются несколько человек. Детская и семейная мебель Крупный круг заметен, но это не означает автоматическую безопасность или удобство для ребёнка. Высоту, усилие открывания, выступ и конструкцию мебели оценивают отдельно. Свет и тень: круг 160 мм меняет фасад сильнее, чем образец цвета Halo сочетает древесную поверхность и сатинированный металл. При боковом свете металлическое основание создаёт тонкую тень, а рисунок древесной отделки становится заметнее. На тёмном фасаде круг может выглядеть компактнее, на светлом — контрастнее и крупнее. Шаблон из белой бумаги показывает геометрию, но не цветовой вес. Поэтому после выбора позиции полезно сделать цветной макет или приложить контрольную ручку при нескольких сценариях освещения: дневной свет из окна; верхний общий свет; подсветка шкафа; боковое бра; вечернее тёплое освещение; свет внутри гардеробной. Особенно внимательно проверяют зебрано и палисандр: активный рисунок может стать главным акцентом. Американский орех и венге тоже меняют восприятие в зависимости от фона. Решение по цвету нельзя принимать только по увеличенной фотографии на экране. Приёмка партии: одинаковый артикул нужно сверить до монтажа Когда полный комплект доставлен, сначала проверяют товар, а не начинают сверление. Для каждой коробки фиксируют артикул, вариант отделки, количество и состояние. Порядок приёмки: пересчитать позиции; сверить Halo HL-069M; проверить выбранную отделку; осмотреть древесную поверхность; осмотреть сатинированное основание; сравнить оттенок партии; проверить комплектацию; сохранить этикетки; отделить контрольную ручку; сообщить о расхождениях до монтажа. Натуральный древесный рисунок может отличаться между экземплярами. Это нужно распределить по мебели до установки. Более активную текстуру можно использовать на центральном фасаде, спокойные ручки — на боковых, если такая композиция утверждена. Случайный порядок из коробки не гарантирует ровного ритма. Раскладка ручек по фасадам Положите все Halo рядом с пронумерованными фотографиями дверей. Назначьте каждой ручке конкретную позицию: Ш1-Л, Ш1-П, К1, К2. Перенесите номера в ведомость. После этого монтажник не будет выбирать отделку и рисунок на месте. Резерв Запасную Halo хранят вместе с данными заказа. Её отделка должна соответствовать основной партии. Резерв не используют для исправления ошибки на неподходящем фасаде. Передача проекта в мебельное производство Для изготовителя мебели фраза «поставить ручку по центру» недостаточна. В рабочем пакете должны быть точные координаты и ограничения. Передайте: артикул Halo HL-069M; ссылку на карточку; DWG и 3D-модель; расшифровку D; координаты крепления; внешний круг 160 мм; опорный контур; толщину 22 мм; выбранный вариант отделки; номер каждого фасада; требования к крепежу; результат натурной примерки. На фасадной развёртке круг рисуют полностью, а не условным маленьким значком. Тогда конструктор видит пересечение с рамкой и соседними элементами. Контроль до покраски Для новой мебели отверстия и посадку проверяют на пробном фасаде или технологическом образце до окончательной отделки. Ошибку в необработанной детали исправить легче, чем на готовой эмали или шпоне. Контроль после сборки корпуса Траекторию дверей окончательно проверяют после установки петель и регулировки. Даже точная модель может отличаться от реального положения на несколько миллиметров из-за зазоров и настройки. Сверление выполняют по утверждённой технологии проекта. Практические сценарии: четыре фасада — четыре решения Широкая гладкая дверь гардеробной Фасад 600 × 2200 мм даёт достаточно места для круга. Основная задача — определить удобную высоту, отступ от центрального зазора и контакт со стеной при открывании. Halo может работать как крупный акцент, если отделка поддерживает интерьер. Рамочная дверь буфета Общий фасад большой, но плоская филёнка имеет ширину 145 мм. Полный круг не помещается внутри неё. Перенос центра на рамку тоже не гарантирует ровной опоры. Для такого фасада сначала ищут другое положение или более компактную накладную ручку. Высокий ящик комода Фасад высотой 260 мм позволяет разместить круг с заметными полями. Проверяются ход направляющих, усилие открывания и вертикальный шаг до следующей ручки. Если соседний ящик ниже, одинаковая Halo может нарушить ритм. Угловой кухонный модуль В закрытом положении круги не пересекаются, но при открывании одна ручка идёт к соседней дверце. Здесь обязательны 3D-проверка и контрольный образец. Простого шаблона на закрытом фасаде недостаточно. Финальная проверка перед первым отверстием Перед сверлением мастер должен получить однозначный ответ по каждому пункту: Контроль Результат Внешний круг 160 мм помещается Да / нет Опорная зона полностью на одной плоскости Да / нет D 96 мм расшифрован Да / нет Крепёж подтверждён Да / нет Толщина фасада подходит Да / нет Внутренняя фурнитура не мешает Да / нет Соседние двери открываются Да / нет Стена и боковина не мешают Да / нет Цвет и металл утверждены Да / нет Контрольная Halo проверена Да / нет Ведомость количества готова Да / нет Если хотя бы один критичный пункт остаётся неизвестным, сверление откладывают. Несколько минут проверки дешевле ремонта готового фасада. Проверка после монтажа: красивая посадка должна остаться рабочей Установка завершена, винты затянуты, круги стоят на своих местах. На этом контроль не заканчивается. Halo работает как ручка, а значит регулярно получает усилие от руки. Ошибка, которая не была заметна в момент монтажа, может проявиться после нескольких открываний. Сначала осмотрите каждую ручку при боковом свете. Между основанием и фасадом не должно быть неравномерной щели. Затем аккуратно возьмитесь за Halo так, как будете пользоваться мебелью, и несколько раз откройте дверцу или ящик. Ручка не должна качаться, поворачиваться относительно оси или издавать новый звук. Проверьте пять состояний: фасад закрыт; фасад открыт наполовину; фасад открыт полностью; соседняя дверца движется одновременно; ящик находится под обычной рабочей нагрузкой. После проверки осмотрите покрытие вокруг круга. Если край ручки давит на фаску, след может появиться не сразу. Любое изменение тени, локальное продавливание или люфт требует остановки и разборки узла специалистом. Дополнительная затяжка не должна становиться универсальным ответом: если основание опирается на перепад, более сильный прижим только увеличивает нагрузку. Повторная проверка через несколько дней Новая мебель и крепёж проходят первые циклы использования. Через несколько дней полезно снова проверить люфт и траектории. Для шкафа откройте все створки в тех комбинациях, которые возникают в быту. Для комода выдвиньте соседние ящики. Для кухни проверьте фасады рядом с угловым модулем и техникой. Если ручки остаются неподвижными, а покрытие фасада не меняется, результат можно считать подтверждённым. При серийной установке контроль первой группы выполняют до завершения всей мебели. Паспорт ручек: данные, которые пригодятся при ремонте и докупке Через несколько лет владельцу понадобится заменить повреждённую ручку, заказать ещё одну дверцу или повторить мебель в соседней комнате. Без сохранённых данных Halo придётся снова идентифицировать по фотографии. Создайте небольшой паспорт проекта. В него включают: артикул Halo HL-069M; полный размер 160 × 160 × 22 мм; параметр D 96 мм с расшифровкой из DWG; выбранный вариант отделки; дату заказа; количество; номер партии, если он указан; тип крепежа; толщину фасада; координаты центра; файл чертежа; фотографию установленной ручки; сведения о заглушках; место хранения резервной позиции. Документы лучше сохранить в двух формах: цифровой папке и бумажном пакете вместе с мебельным проектом. Фотографируйте не только лицевую сторону, но и крепление с обратной стороны фасада. Так будущий мастер увидит реальный узел, а не будет разбирать мебель вслепую. Зачем хранить шаблон 160 мм Картонный круг с нанесёнными точками крепления помогает быстро проверить новый фасад или положение запасной ручки. На шаблоне подпишите версию чертежа и отделку, чтобы не перепутать его с другой моделью. Резервная ручка и её хранение Запасную Halo защищают от царапин, влаги и контакта с жёстким металлом. В упаковке оставляют этикетку. Не следует использовать резерв как образец для строительных работ, на котором проверяют сверло или абразив. Резерв особенно полезен для большой композиции, где одна отсутствующая ручка нарушает весь ритм. Но число запасных изделий определяют по масштабу проекта и доступности модели, а не по универсальному проценту. Если мебель ещё не изготовлена, фасад лучше проектировать вместе с Halo Самый безопасный момент для выбора крупной накладной ручки наступает до раскроя и отделки фасадов. Тогда конструкцию можно подчинить реальному кругу 160 мм, а не искать свободное место после изготовления мебели. Конструктору передают Halo как обязательный компонент проекта. Ширина рамки, размер филёнки, положение фрезеровки и внутренние усиления рассчитываются с учётом внешнего и опорного контуров. Если ручка должна стоять на центральной панели, плоское поле закладывают с достаточным размером. Если Halo располагается на рамке, ширину стойки проверяют по DWG и нагрузке. На этом этапе можно изменить: ширину дверцы; высоту ящика; размер филёнки; положение декоративной выборки; сторону открывания; расстояние до стены; шаг между парными ручками; расположение внутренней фурнитуры. После изготовления такие изменения становятся дорогими или невозможными. Поэтому ручку не оставляют «на потом» как последний декоративный штрих. Она участвует в геометрии фасада с самого начала. Для теста полезно изготовить фрагмент фасада или технологический образец с реальным перепадом уровней. Контрольную Halo прикладывают, проверяют основание, сверление и затяжку. Затем утверждённый узел переносят на всю серию. Такой порядок особенно важен для мебели под заказ, где одинаковая ручка повторяется десятки раз. Одна ошибка в чертеже превращается в системную. Один проверенный образец, наоборот, задаёт понятный стандарт для производства, покраски и монтажа. Вопросы и ответы о Halo HL-069M Какой размер у Halo HL-069M? Подтверждённый внешний размер — 160 × 160 мм, толщина — 22 мм, дополнительный параметр D — 96 мм. Что означает D 96 мм? Назначение параметра нужно проверить по актуальному DWG. Нельзя автоматически считать его межосевым расстоянием. Какой радиус у внешнего круга? Примерно 80 мм от геометрического центра до внешнего края. Какой ширины должна быть плоская филёнка? Для полного внешнего круга без выхода за границы требуется не менее 160 мм. Для опорной поверхности нужны отдельные данные DWG. Можно ли поставить Halo на рамочный фасад? Можно рассматривать установку, если внешняя и опорная зоны полностью совместимы с плоским участком и креплением. Что произойдёт, если край попадёт на фаску? Возможны перекос, качание, неравномерная тень и давление на покрытие. Нужно ли делать шаблон? Да. Круг 160 мм в натуральную величину показывает реальный масштаб до сверления. Достаточно ли проверить одну точку крепления? Нет. Нужно проверить крепёж, опорную поверхность и полный внешний круг. Можно ли подрезать Halo? Нет. Это готовая ручка с покрытием и металлическим основанием. Какие варианты отделки доступны? Американский орех, зебрано, венге и палисандр. Из какого металла основание? Подтверждено основание из сатинированной нержавеющей стали. Подходит ли Halo для шкафа? Да, если круг 160 мм соответствует фасаду, а соседние двери открываются без столкновения. Можно ли поставить две Halo на парные двери? Да, после проверки расстояния между центрами и полной траектории открывания. Подходит ли ручка для комода? Подходит не каждому ящику. Нужно проверить высоту фасада, усилие открывания и вертикальный шаг. Можно ли использовать Halo на кухне? Сценарий требует проверки расположения, ухода, соседних модулей и актуальных рекомендаций карточки. Сколько ручек заказать? Сначала заполните ведомость фасадов. Затем добавьте согласованный резерв для проекта. Нужна ли заглушка FUR-033? Только если крепление Halo использует совместимый видимый винт М4 с полукруглой головкой и заглушка не входит в комплект. Как проверить две ручки на столкновение? Прикрепите шаблоны, откройте обе дверцы по очереди и одновременно, затем повторите проверку с контрольной ручкой. Можно ли поставить Halo на тонкую филёнку? Толщину и крепёж нужно подтвердить. Внешнее совпадение размера не доказывает прочность посадки. Где посмотреть меньшие ручки? Можно сравнить крупные и компактные накладные модели в соответствующей категории. Где купить Halo HL-069M? В карточке можно заказать крупную круглую ручку для фасада после проверки шаблона и DWG. Круг должен поместиться до того, как появится отверстие Halo HL-069M нельзя выбирать только по красивой отделке или точке сверления. Главный размер модели — внешний круг 160 × 160 мм. Он должен согласоваться с плоским полем, рамкой, фрезеровкой, соседними фасадами и траекторией открывания. Отдельно проверяется опорная часть по DWG, а параметр D 96 мм получает техническую расшифровку до разметки. Начните с бумажного круга, затем проверьте одну реальную ручку. Только после этого выбирайте американский орех, зебрано, венге или палисандр, рассчитывайте весь комплект и уточняйте крепёж. STAVROS предлагает Halo с готовой древесной отделкой и основанием из сатинированной нержавеющей стали, а также категории для сравнения накладных моделей. Такой порядок помогает сохранить фасад целым: сначала круг на шаблоне, потом контрольная ручка, и лишь затем сверление и полный заказ.
