На кухне фасады трёх ширин: как купить комплект деревянных ручек Bow HL‑004 длиной 265, 360 и 425 мм

Кухня проектируется заново, фасады ещё не просверлены, а дизайнер хочет сохранить один характер ручек на всём гарнитуре. Это тот случай, когда одна модель в трёх размерах полезнее трёх разных моделей: узкие ящики получают компактную Bow, средние фасады — более длинную, широкие — самую крупную, при этом форма скобы, сечение и материал остаются визуально связанными.

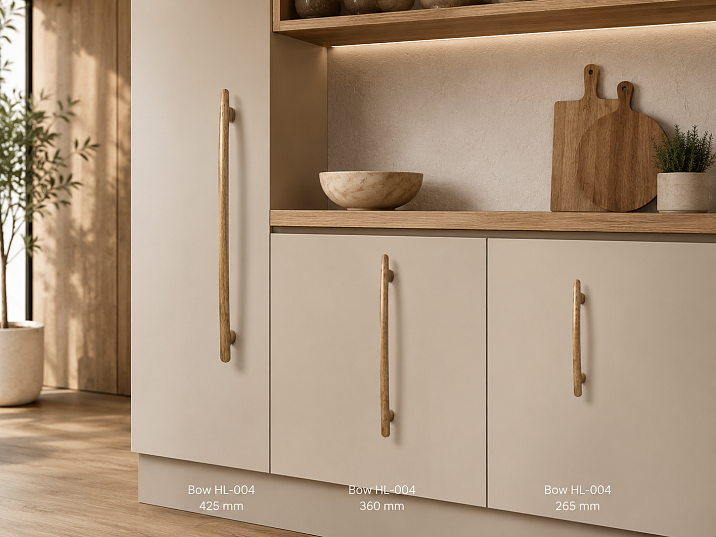

У Bow HL‑004 как раз есть три размерных исполнения. Карточка деревянной ручки Bow HL‑004 показывает 265 × 33 × 27 × 192 мм, 360 × 33 × 27 × 288 мм и 425 × 33 × 27 × 352 мм.

В этой статье первые три цифры рассматриваются как A × B × C, а D — как монтажный размер D, именно так он обозначен в таблице товара. Пока конкретный чертёж не используется мебельщиком для разметки, безопаснее не переименовывать D в «межосевое расстояние» только по привычке: для производства нужно передавать обозначение производителя без домыслов.

Главная ошибка при заказе комплекта возникает не в выборе дуба или бука. Она возникает раньше: покупатель считает общее количество ручек, но не распределяет их по фасадам. В результате в корзине может оказаться, например, двенадцать одинаковых Bow 360 мм, хотя на кухне есть три группы фасадов и часть ручек окажется визуально слишком крупной или слишком компактной.

Правильная последовательность обратная:

1. составить список всех фасадов;

2. записать их фактическую ширину и высоту;

3. отметить ориентацию ручки;

4. назначить каждому фасаду один из трёх размеров Bow;

5. проверить свободное поле;

6. проверить соседние ручки, стены и открывание;

7. перенести монтажный размер D в ведомость;

8. посчитать количество каждой модификации;

9. выбрать дуб или бук и тип отделки;

10. только после этого оформлять заказ и передавать сверловку мебельщику.

Прямой ответ для проекта с тремя типами фасадов: не нужно пытаться сделать одинаковой длину ручки на всей кухне. Нужно сделать одинаковой логику выбора. Например, узкая группа получает 265 мм, средняя — 360 мм, широкая — 425 мм. Но сами границы «узкий/средний/широкий» нельзя назначить универсально без размеров конкретного гарнитура. Их определяют по фасадам, соседним элементам и визуальному ритму.

Перейти в каталог

Деревянная ручка Bow HL‑004: как распределить три размера по фасадам

Bow HL‑004 — деревянная ручка‑скоба без покрытия. В таблице доступны дуб и бук, качество шлифовки — «Престиж», а комплект для крепления входит в стоимость.

Общая длина A	Ширина B	Вылет/глубина C	Монтажный размер D
265 мм	33 мм	27 мм	192 мм
360 мм	33 мм	27 мм	288 мм
425 мм	33 мм	27 мм	352 мм

Три модификации важны не только длиной. Монтажный размер D у каждой свой. Значит, мебельщик не может просверлить все фасады одним кондуктором и потом решить, какую Bow поставить. Размер ручки и сверловочная схема должны быть назначены до сверления.

Начинайте не с ручки, а с карты фасадов

Для кухни полезно составить таблицу ещё до заказа:

№ фасада	Ширина	Высота	Тип	Ориентация Bow	Выбранная A	Монтажный D	Количество
F‑01	___	___	ящик/дверь	горизонтально/вертикально	___	___	1
F‑02	___	___	ящик/дверь	___	___	___	1
F‑03	___	___	ящик/дверь	___	___	___	1

Количество строк равно количеству реальных фасадов, а не числу «типов» фасадов. После заполнения строки можно сгруппировать и получить итог: сколько Bow 265, сколько 360, сколько 425.

Почему одной ширины фасада недостаточно

Ручка может стоять горизонтально на выдвижном ящике, вертикально на высокой распашной дверце, вертикально у края шкафа‑пенала или горизонтально на широком нижнем фасаде. Поэтому ручка длиной 425 мм может быть уместна на высокой узкой дверце в вертикальной ориентации и одновременно слишком длинной для низкого горизонтального ящика такой же ширины. Контекст важнее одной цифры.

Сначала проектный ритм, потом количество

У гарнитура может быть 5 узких фасадов, 7 средних и 3 широких. Тогда заказ, если проверка показывает именно такую привязку, будет:

Bow HL‑004 265 мм — 5 шт.
Bow HL‑004 360 мм — 7 шт.
Bow HL‑004 425 мм — 3 шт.

Это пример метода, а не готовая норма для любой кухни.

Та же логика работает не только на кухне. Большой комод может иметь узкие верхние ящики, средние центральные и широкий нижний. Три Bow позволяют сохранить один дугообразный профиль, не заставляя короткий фасад носить слишком длинную скобу.

Если вы только формируете ассортимент, общий раздел купить деревянные ручки для мебели полезен для сравнения Bow с другими формами, но внутри одного проекта переходить на другую модель стоит только по реальной причине.

Наша фабрика также производит:

Смотреть весь Каталог продукции

Ручка-скоба Bow HL‑004 265 мм с монтажным размером D 192 мм

Bow 265 — самая компактная из трёх. Её общая длина A = 265 мм, ширина B = 33 мм, глубина C = 27 мм, монтажный размер D = 192 мм.

Она логично становится первым кандидатом для более компактных фасадов, но статья не должна устанавливать универсальное правило вроде «265 мм ставят только на фасад 400–500 мм». У конкретной кухни может быть другая композиция.

Проверка на фасаде 450 мм

Если ручку длиной 265 мм центрировать по фасаду шириной 450 мм:

(450 − 265) / 2 = 92,5 мм.

По бокам условно остаётся по 92,5 мм свободного поля.

Ручка занимает около 59% ширины такого фасада:

265 / 450 × 100 ≈ 58,9%.

Это не норматив «идеальной доли», а только способ сравнить масштаб.

На узкой распашной дверце

Если Bow 265 стоит вертикально, считать нужно уже не ширину дверцы как единственный параметр, а высоту, расстояние от верхней и нижней кромки, положение относительно соседней двери, петлевую сторону, хват и открывание на угол.

На двух соседних дверях ручки могут оказаться очень близко друг к другу. Глубина C = 27 мм тоже становится важной: две скобы не должны сталкиваться при открывании.

Не сверлите D = 192 по памяти

В монтажной ведомости пишите:

Bow HL‑004 / A 265 / D 192.

Перед производством мебельщик должен сверить эти значения с актуальным чертежом товара.

Это особенно важно, если на той же кухне есть Bow 360 и 425: визуально модель одна, а монтажные D разные.

Когда 265 мм может оказаться слишком большой

Если после центрирования ручка почти упирается в край филёнки, рамку фасада, вертикальный профиль, соседнюю ручку, стену или ручку холодильника, нужно либо менять её положение, либо переходить на другую модель. У Bow HL‑004 нет штатной модификации короче 265 мм.

Нельзя «укоротить» деревянную скобу самостоятельно и сохранить исходную конструкцию крепления.

Мебельная ручка Bow HL‑004 360 мм с монтажным размером D 288 мм

Средняя Bow имеет A = 360 мм, B = 33 мм, C = 27 мм, D = 288 мм.

Для кухни с тремя группами фасадов именно этот размер часто становится визуальным мостом между компактной 265 и длинной 425: форма не меняется, а масштаб постепенно растёт.

Проверка на фасаде 600 мм

При центрировании:

(600 − 360) / 2 = 120 мм.

Ручка занимает:

360 / 600 × 100 = 60%.

Получается по 120 мм свободного поля слева и справа.

Это учебный пример, а не готовый стандарт для кухонь 600 мм.

Что проверить рядом с соседней ручкой

Если два фасада шириной 600 мм стоят рядом и обе Bow 360 ориентированы горизонтально, расстояние между ближайшими концами ручек зависит не только от боковых полей, но и от зазора между фасадами.

Если фасады сходятся в углу, геометрия сложнее: ручка одного шкафа может попасть в траекторию другого.

Поэтому проектировщик должен проверять не только фронтальный рисунок, но и открывание в плане.

Почему средняя ручка не обязана стоять на всех фасадах 600 мм

На одной кухне 600‑миллиметровый фасад может быть высоким вертикальным, низким ящиком, дверцей посудомоечной машины, выдвижным внутренним модулем или декоративной панелью.

Для высокого фасада дизайнер может выбрать 425 мм вертикально. Для компактного ящика — 360. Одна ширина корпуса не означает одну обязательную ручку.

Монтажный размер D 288 нужно хранить вместе с A 360

В спецификации нельзя оставлять одну колонку «ручка 360».

Нужны минимум две:

A = 360 мм — что видит дизайнер и заказчик.

D = 288 мм — что нужно монтажной ведомости.

Так уменьшается риск, что производство примет 360 мм за размер сверления.

Деревянная ручка-скоба Bow HL‑004 425 мм с монтажным размером D 352 мм

Самая длинная Bow имеет A = 425 мм, B = 33 мм, C = 27 мм и D = 352 мм. Она нужна не для того, чтобы «сделать фасад богаче», а чтобы на крупной плоскости ручка не выглядела случайно маленькой и сохраняла пропорциональный визуальный вес.

Проверка на фасаде 800 мм

При горизонтальном центрировании:

(800 − 425) / 2 = 187,5 мм.

Ручка занимает:

425 / 800 × 100 ≈ 53,1%.

То есть Bow 425 на фасаде 800 мм занимает меньшую долю ширины, чем Bow 360 на учебном фасаде 600 мм. Это полезное наблюдение: одинаковый визуальный ритм не означает одинаковый процент длины ручки от ширины каждого фасада.

На реальной кухне дизайнер может сознательно получить:

• около 59% для узкой группы;

• около 60% для средней;

• около 53% для широкой.

И всё равно гарнитур будет выглядеть цельным, потому что сохраняются форма Bow, материал, отделка и принцип позиционирования.

Широкий нижний ящик

На широком выдвижном фасаде длинная Bow удобна визуально и тактильно: зона хвата больше, ручка лучше соответствует масштабу плоскости.

Но перед заказом нужно проверить:

• не пересекается ли она с декоративной рамкой;

• не попадает ли в фрезеровку;

• не мешает ли соседнему фасаду;

• достаточно ли места для руки;

• не упирается ли край ручки в боковую стену;

• нет ли рядом другой крупной фурнитуры.

Высокая дверца и вертикальная ориентация

Bow 425 можно рассматривать вертикально на высокой распашной дверце, если проект это допускает.

Здесь основным размером для композиции становится высота фасада. Формула свободного поля та же:

вертикальное поле = (высота фасада − 425) / 2

при строгом центрировании по высоте.

Например, для дверцы высотой 900 мм:

(900 − 425) / 2 = 237,5 мм.

Это снова расчётный пример, а не рекомендация ставить Bow 425 на любую дверцу 900 мм.

Почему ориентацию нужно записывать в ведомость

Фраза:

«Bow 425 — 6 штук»

не сообщает мебельщику, куда и как ставятся эти шесть ручек.

Нужно:

• F‑11 — Bow 425 — горизонтально;

• F‑12 — Bow 425 — горизонтально;

• F‑21 — Bow 425 — вертикально слева;

• F‑22 — Bow 425 — вертикально справа.

Особенно если дверцы зеркальные по открыванию.

Монтажный размер D 352

В таблице заказа пишут A 425 и D 352 отдельными колонками.

Не нужно считать, что D 352 можно автоматически передать как «межцентровое расстояние», если производственный чертёж не проверен. Для дизайнера достаточно обозначения монтажный размер D, а мебельщик должен работать с чертежом Bow.

Как рассчитать свободные поля вокруг деревянной ручки

Свободное поле — самый простой численный инструмент, который помогает сравнивать разные размеры одной ручки на фасадах разной ширины.

При горизонтальном центрировании:

P = (W − A) / 2,

где:

• P — боковое поле;

• W — ширина фасада;

• A — общая длина ручки.

Примеры из плана:

Фасад W	Bow A	Поле P с каждой стороны
450 мм	265 мм	92,5 мм
600 мм	360 мм	120 мм
800 мм	425 мм	187,5 мм

Эта таблица нужна не как готовая матрица для любой кухни, а как метод.

Добавьте процент занимаемой ширины

Для сравнения удобно считать:

R = A / W × 100%.

Получаем:

• 265 / 450 ≈ 58,9%;

• 360 / 600 = 60%;

• 425 / 800 ≈ 53,1%.

Так видно, что одинаковая модель может выглядеть цельно даже при разной доле фасада.

Почему стремиться к одинаковому проценту не обязательно

Если вы захотите сделать все три ручки ровно 60% ширины фасада, то «идеальные» фасады получатся:

• 265 / 0,6 ≈ 442 мм;

• 360 / 0,6 = 600 мм;

• 425 / 0,6 ≈ 708 мм.

Но реальная кухня проектируется не под ручки. Ширина фасадов зависит от модулей, техники, хранения и архитектуры.

Поэтому процент — диагностический показатель, а не управляющий норматив.

Поле нужно считать по той оси, вдоль которой стоит ручка

Если Bow стоит вертикально на дверце:

Pверт = (H − A) / 2.

Если ручка смещена к краю, формула меняется: поля становятся разными.

В ведомости тогда нужно записать конкретный отступ от выбранной базовой кромки.

У рамочного фасада считаем не только внешнюю ширину

Фасад может иметь:

• широкую рамку;

• филёнку;

• фрезеровку;

• накладной декор;

• рифлёную вставку.

Bow может физически помещаться по внешнему габариту, но конфликтовать с внутренней рамкой.

Поэтому дополнительно измеряют чистое поле установки.

Например:

внешняя ширина — 600 мм;
внутренняя спокойная зона — 420 мм.

Bow 360 по внешней ширине выглядит комфортно, но внутри 420‑миллиметрового поля остаётся:

(420 − 360) / 2 = 30 мм.

Это уже совсем другой визуальный масштаб.

Как проверить без сверления

Сделайте бумажные шаблоны:

• 265 × 33 мм;

• 360 × 33 мм;

• 425 × 33 мм.

Закрепите малярной лентой на фасадах.

Даже без точного профиля такой макет показывает:

• масштаб;

• боковые поля;

• вертикальный ритм;

• конфликт с филёнкой;

• расстояние до края.

Для окончательной проверки хватовой зоны и C = 27 мм нужна реальная ручка или 3D‑модель.

Как сохранить единый ритм ручек Bow HL‑004 на фасадах разной ширины

Единый ритм — это не «все ручки одинаковые». Это повторяемое правило.

Для кухни с тремя размерами Bow есть три базовых системы.

Система 1. Центрирование каждой ручки по своему фасаду

Каждая ручка стоит в геометрическом центре фасада по выбранной оси.

Преимущества:

• самая понятная разметка;

• каждый фасад выглядит самодостаточно;

• разные размеры воспринимаются естественно;

• нет необходимости сохранять одну общую линию отверстий.

Недостаток:

если фасады разной высоты и ручки стоят вертикально, их центры могут не образовать единую горизонталь.

Система 2. Единая ось ручек

Например, на всех высоких фасадах вертикальные Bow имеют одинаковый отступ от ближайшего края.

Преимущества:

• кухня читается как строгая система;

• удобно для ряда пеналов;

• ручки формируют архитектурную линию.

Недостаток:

свободные поля относительно центра фасада будут разными.

Система 3. Выравнивание по ближайшему краю

Для дверей можно задать одинаковый отступ от открываемой кромки до края или оси ручки.

Это удобно на распашных фасадах.

Но при трёх длинах ручек противоположный конец будет находиться в разных местах.

Нельзя одновременно получить всё

При разных A и D нельзя одновременно гарантировать:

• одинаковые боковые поля;

• одну ось;

• одинаковый монтажный размер;

• одинаковый отступ обоих концов;

• одинаковую долю фасада.

Поэтому дизайнер выбирает приоритетное правило.

Как выбрать правило для кухни

Задайте последовательность:

1. какая линия важнее всего при взгляде на гарнитур;

2. где стоят самые крупные фасады;

3. есть ли ряд одинаковых ящиков;

4. есть ли пеналы;

5. какие ручки горизонтальные, какие вертикальные;

6. какие фасады встречаются в одном визуальном блоке.

На нижних ящиках может работать центрирование, а на высоких пеналах — единая вертикальная ось. Это не нарушение системы, если правило меняется по типу фасадов, а не случайно.

Пример смешанной схемы

Нижний ряд:

• 450 мм → Bow 265, по центру;

• 600 мм → Bow 360, по центру;

• 800 мм → Bow 425, по центру.

Пеналы:

• Bow 425 вертикально;

• одинаковый отступ от открываемой кромки;

• одинаковая высота начала ручки.

Получается единая модель ручки, но две понятные системы размещения.

Как заказать деревянные ручки Bow HL‑004 без путаницы в монтажной ведомости

Главный документ большого заказа — не корзина, а ведомость фасадов.

Минимальные колонки:

№ фасада	Размер фасада	Ориентация	Артикул	A	D	Материал	Кол-во	Покрытие	Крепёж	Заглушка
F‑01	___ × ___	гор./верт.	Bow HL‑004	265	192	дуб/бук	1	без покрытия	комплект	да/нет
F‑02	___ × ___	___	Bow HL‑004	360	288	___	1	___	комплект	___
F‑03	___ × ___	___	Bow HL‑004	425	352	___	1	___	комплект	___

Почему у каждого фасада должен быть номер

Без номера монтажник видит три стопки ручек, но не понимает, какой размер относится к какой дверце.

Нумерация:

• исключает пересорт;

• помогает при упаковке;

• ускоряет сверление;

• облегчает монтаж;

• позволяет проверить заказ до окраски.

Отдельно считайте три размера

После заполнения ведомости сделайте свод:

265 мм — ___ шт.

360 мм — ___ шт.

425 мм — ___ шт.

Сумма должна равняться количеству фасадов с ручками.

Если всего 18 фасадов, а в своде получилось 17 ручек — ошибка найдена до заказа, а не на объекте.

Материал должен быть одной колонкой

Если часть ручек дубовая, часть буковая, это должно быть осознанно.

Случайное смешивание особенно заметно при прозрачной отделке.

Если все ручки будут укрывно окрашены, различие породы визуально может быть меньше, но всё равно не нужно смешивать материалы без причины: они различаются по текстуре и поведению при отделке.

Перед сверлением распечатайте финальную ведомость

Версия файла должна иметь дату или номер.

Например:

Bow_HL004_kitchen_v7_FINAL.pdf

Это помогает избежать ситуации, когда цех сверлит по v5, а дизайнер уже изменил два фасада в v7.

Бук или дуб: из какого дерева купить мебельные ручки

Bow HL‑004 в актуальной таблице представлена в дубе и буке. При этом конкретную комбинацию «размер + материал + шлифовка» нужно проверять в карточке перед заказом, а не предполагать по общему ассортименту.

Дуб, если древесина должна остаться видимой

Дуб имеет выраженную природную текстуру. Если кухня строится вокруг:

• дубового шпона;

• массива;

• открытых деревянных полок;

• натуральной столешницы;

• полупрозрачной тонировки,

дубовая Bow может стать продолжением материала фасада или контрастным деревянным акцентом.

Но совпасть «тон в тон» с уже готовым шпоном по фотографии нельзя гарантировать. На результат влияют:

• исходный оттенок конкретной древесины;

• масло;

• морилка;

• лак;

• степень блеска;

• свет в помещении.

Поэтому для дорогого проекта нужен пробный образец покрытия.

Бук под укрывную отделку

Бук — плотная древесина с более спокойной текстурой. Если ручки будут окрашиваться непрозрачной эмалью в цвет фасада, природный рисунок перестаёт быть главным фактором.

В этом сценарии бук часто рационален.

Например:

• фасады тёмно‑синие;

• Bow окрашиваются в тот же цвет;

• ручка должна читаться формой, а не деревом.

Тогда задача отделочника — получить одинаковый цвет и блеск на фасаде и ручке.

Не смешивайте дуб и бук в одной видимой линии без причины

Представим ряд из шести одинаковых фасадов:

• три Bow дуб;

• три Bow бук;

• всё покрыто прозрачным маслом.

Разница по текстуре будет заметна.

Даже если две породы удастся приблизить по цвету, рисунок останется разным.

Если проект сознательно смешивает породы — это отдельное дизайнерское решение. Для обычной кухни лучше держать одну породу в одном визуальном блоке.

Почему шлифовка «Престиж» важна для ручки

Актуальная таблица Bow HL‑004 показывает качество шлифовки «Престиж».

Ручка — предмет постоянного тактильного контакта. Пользователь ежедневно касается:

• наружной дуги;

• нижней поверхности;

• торцов;

• зоны около крепления.

Поэтому качество подготовки здесь особенно заметно рукой.

«Престиж» означает более тщательную ручную шлифовку по системе STAVROS. Но это не финишное защитное покрытие. HL‑004 всё равно поставляется без покрытия.

Подробно критерии можно сверить на странице качество деревянных изделий STAVROS.

Неокрашенная Bow HL‑004 или готовая ручка Bow HL‑004M

Bow HL‑004 и Bow HL‑004M — это две отдельные карточки.

HL‑004:

• без покрытия;

• дуб или бук;

• «Престиж»;

• три размера;

• комплект крепления включён.

HL‑004M:

• отдельный артикул;

• те же три размерных группы;

• готовые варианты покрытия в карточке;

• заказывается как готовая отделанная ручка.

Это важно для ведомости. Нельзя написать:

Bow HL‑004, белая

и считать, что мебельщик поймёт, какой товар требуется.

Правильнее:

Bow HL‑004 — неокрашенная, отделка выполняется в проекте.

или

Bow HL‑004M — готовое покрытие, конкретный цвет.

Когда выгоднее неокрашенная HL‑004

Неокрашенная версия удобна, если:

• ручки нужно покрасить в точный цвет фасада;

• отделочник работает одной системой ЛКМ со всей кухней;

• нужен собственный оттенок тонировки;

• требуется патина;

• фасады и ручки должны иметь один нестандартный блеск.

В этом случае полезен раздел купить неокрашенные мебельные ручки, если нужно сравнить Bow с другими моделями без покрытия.

Когда удобнее HL‑004M

Заказать окрашенную ручку Bow HL‑004M логично, если:

• готовый цвет из карточки подходит;

• не хочется передавать ручки отдельному маляру;

• отделка фасадов уже завершена;

• нужно получить готовый элемент для монтажа.

Но даже в этом случае цвет ручки нужно оценивать рядом с реальным фасадом.

Почему окраска всех размеров должна идти одной системой

Если Bow 265, 360 и 425 стоят в одном гарнитуре, они должны выглядеть одной коллекцией.

Неудачный сценарий:

• 265 окрашивали на объекте;

• 360 пришли готовыми;

• 425 тонировал другой подрядчик.

Даже при одинаковом названии цвета может различаться:

• блеск;

• насыщенность;

• оттенок;

• фактура.

Если смешиваются HL‑004 и HL‑004M, сначала сделайте образцы и подтвердите, что финиш совпадает.

Материалы для самостоятельной отделки

Если ручки окрашивает ваш отделочник, можно использовать раздел материалы для отделки деревянных ручек для подбора сопутствующих материалов.

Общую последовательность подготовки и окраски полезно сверить с советами по окраске деревянных ручек.

Конкретную систему грунта, эмали, масла или лака выбирают по проекту.

Входит ли крепление в комплект деревянной ручки Bow HL‑004

Да. Актуальная карточка прямо говорит: в стоимость входит комплект для крепления.

Это означает, что повторно покупать стандартный крепёж «на всякий случай» не нужно до проверки содержимого поставки.

Почему это важно для большого заказа

Допустим, на кухне 24 фасада.

Если покупатель автоматически добавит ещё 24 комплекта винтов, не проверив штатную комплектацию, он создаст лишнюю закупку.

Правильнее:

1. заказать ручки;

2. получить подтверждение состава крепежа;

3. сверить толщину фасадов;

4. только при реальной необходимости заказывать другой крепёж.

Толщина фасада имеет значение

Сам факт наличия крепежа не гарантирует, что штатная длина винта подходит к любому нестандартному фасаду.

Например, фасад может быть:

• стандартным МДФ;

• толстым рамочным;

• многослойным;

• с декоративной накладкой;

• утолщённым в зоне крепления.

Если мебельщик видит, что штатный винт не подходит по длине, он должен подобрать корректный аналог того же типа и резьбы после проверки ручки.

Нельзя просто взять «винт подлиннее» и закрутить до упора: он может выйти в деревянную ручку глубже допустимого или повредить резьбовую часть.

Проверяйте крепёж до массового сверления

Для новой кухни полезно сделать один тестовый фасад или технологический образец.

Проверить:

• D;

• диаметр отверстий;

• длину винта;

• посадку ручки;

• прижим;

• отсутствие люфта;

• положение головок с обратной стороны.

После этого можно тиражировать схему.

Когда нужна декоративная заглушка FUR‑033

Bow HL‑004 показывает FUR‑033 среди рекомендованной фурнитуры, но это не означает, что заглушка обязательна на каждом фасаде.

FUR‑033 — декоративная металлическая заглушка 14 × 14 × 3 мм цвета никель. Карточка подтверждает, что она предназначена для винта М4 с полукруглой головкой и закрывает видимую шляпку винта.

Где находится головка винта

Для ручки, которая крепится через фасад, головка обычно оказывается с внутренней стороны двери или ящика. Но конкретная конструкция Bow и комплектного крепления должна быть проверена по чертежу и реальной ручке.

Поэтому покупать FUR‑033 автоматически не нужно.

Сначала мебельщик отвечает:

• видна ли головка;

• какой винт используется;

• М4 ли это;

• полукруглая ли головка;

• есть ли место под заглушку;

• не мешает ли она внутренней фурнитуре.

Только если все условия совпадают, можно купить заглушку для винта FUR‑033.

Почему цвет никель может быть заметен внутри фасада

На белой кухне никелевая заглушка с внутренней стороны дверцы может выглядеть аккуратно.

На тёмном или деревянном фасаде она будет заметнее.

Если внутренний вид принципиален, этот вопрос лучше решить на образце.

Сколько заглушек считать

Количество зависит от числа видимых совместимых винтов, а не просто от количества ручек.

Если у конкретной ручки два видимых винта и оба подходят под FUR‑033, одна ручка может потребовать две заглушки.

Но статья не должна автоматически назначать «2 × количество Bow» без проверки комплектного крепежа и его положения.

В ведомости поэтому есть отдельная колонка:

FUR‑033: да / нет / количество.

Когда заглушка не нужна

Если:

• головка винта скрыта конструкцией;

• используется другой тип головки;

• винт не М4;

• внутренний вид не требует декоративного закрытия;

• заглушка мешает соседней фурнитуре,

её не нужно добавлять ради «полного комплекта».

Общий раздел купить мебельную фурнитуру полезен после того, как монтажная схема уже определена.

Когда деревянные ручки Bow HL‑004 не подходят

Хорошая статья должна не только объяснять, как купить Bow, но и показывать, когда от неё лучше отказаться.

Фасады уже просверлены под другой монтажный размер

Эта тема специально про новую кухню.

Если отверстия уже существуют, сценарий меняется. Нужно сначала измерить готовое расстояние и искать совместимую ручку либо принимать решение о ремонте фасада.

HL‑004 имеет три D: 192, 288 и 352 мм. Нельзя ожидать, что одна из них случайно совпадёт с любой старой сверловкой.

На фасаде нет чистого поля под длину A

Ручка может помещаться по внешнему размеру, но конфликтовать с:

• рамкой;

• фрезеровкой;

• филёнкой;

• декоративной накладкой;

• профильной кромкой.

Если чистая зона меньше требуемой, лучше выбрать другую ручку.

Ручка задевает стену

На крайнем фасаде около стены длинная Bow может упереться в стену раньше, чем дверь откроется на нужный угол.

Нужно проверить:

• расстояние от фасада до стены;

• глубину C = 27 мм;

• траекторию открывания;

• плинтус или стеновую панель.

Ручки сталкиваются в углу кухни

Типичный риск L‑образной кухни.

Две дверцы открываются навстречу друг другу, и длинные скобы могут столкнуться.

Решение:

• изменить расположение;

• выбрать меньший размер;

• изменить сторону открывания;

• использовать другую модель на проблемном участке.

Но последний вариант нарушает единую линейку Bow и должен быть осознанным.

Требуется один монтажный размер на всех фасадах

Если производство уже стандартизировало один кондуктор и не готово работать с D 192/288/352, использовать три Bow в одном заказе неудобно.

Тогда нужно либо менять производственный процесс, либо выбирать ручку с одним монтажным размером.

Нужна готовая окраска, но выбран HL‑004

Неокрашенная HL‑004 не становится окрашенной после установки.

Если нет маляра и нужен готовый финиш, смотрите HL‑004M.

Фасад слишком узкий для двух монтажных точек

Даже если дугообразная ручка визуально нравится, монтажный D должен физически помещаться в безопасной зоне фасада.

Узкие рамочные элементы требуют особой осторожности.

Нужна короткая ручка меньше 265 мм

В стандартной таблице HL‑004 такой модификации нет.

Не стоит резать Bow самостоятельно.

В этом случае выбирайте другой артикул.

Три практических сценария распределения Bow по кухне

Сценарий 1. Нижние ящики трёх ширин

Допустим, в одном ряду есть фасады 450, 600 и 800 мм. Дизайнер хочет, чтобы ручка была горизонтальной и всегда центрировалась.

Стартовая схема:

• 450 мм → Bow 265;

• 600 мм → Bow 360;

• 800 мм → Bow 425.

Расчёт полей:

• 92,5 мм;

• 120 мм;

• 187,5 мм.

После бумажной примерки выясняется, что на фасаде 800 мм Bow 425 выглядит слишком компактно относительно длинной горизонтальной филёнки. Это не ошибка расчёта. Это сигнал, что арифметика описывает свободное место, но не принимает дизайнерское решение. Вариант можно оставить, если общий ряд выглядит цельно, либо выбрать другую модель для всей кухни, если 425 мм недостаточно по масштабу.

Сценарий 2. Нижние ящики плюс высокие пеналы

Нижний ряд получает:

• 450 → 265 горизонтально;

• 600 → 360 горизонтально;

• 800 → 425 горизонтально.

Пеналы высотой 2200 мм получают Bow 425 вертикально.

Чтобы вертикальные ручки не «плавали», дизайнер задаёт не центр по высоте всей двери, а одну базовую отметку: например, нижний конец каждой Bow находится на одной высоте от пола. Конкретная цифра определяется проектом.

Так одна кухня использует две системы:

• горизонтальные ручки — по центру фасада;

• вертикальные — по общей базовой линии.

Система остаётся логичной, потому что правило меняется по типу фасадов.

Сценарий 3. Большой комод с двумя узкими и одним широким ящиком

Верхний ряд состоит из двух фасадов по 450 мм, нижний — один фасад 900 мм.

На верхних можно проверить Bow 265.

На нижнем — Bow 425.

Но возникает новый вопрос: нижняя ручка одна и находится на оси всего комода, а верхние две образуют пару. Чтобы композиция не выглядела как «треугольник из ручек», нужно проверить:

• высоту осей;

• расстояние между верхними Bow;

• положение нижней;

• общий центр мебели.

То есть размер ручки решает только часть композиции.

Угловая кухня: где длина A становится менее важной, чем C

На прямом фасаде чаще обсуждают A.

В углу на первый план выходит C = 27 мм и траектория открывания.

Представим L‑образный гарнитур. Две дверцы расположены перпендикулярно. Одна открывается наружу и проходит рядом с ручкой второй.

Даже если Bow 265 красиво помещается на каждом фасаде, при движении один фасад может задеть другую ручку.

Проверка выполняется в плане:

1. нарисовать закрытые фасады;

2. отметить выступ ручки C = 27 мм;

3. построить дугу открывания;

4. добавить технологические зазоры и реальную толщину фасада;

5. убедиться, что траектории не пересекаются.

Для угла иногда лучше меньшая Bow, смещение от центра или другая фурнитура на одном проблемном фасаде. Но такой отход от общей модели нужно оценить на всей кухне.

Фасад посудомоечной машины: почему его нельзя автоматически приравнять к обычному ящику 600 мм

Ширина может быть 600 мм, но функция другая.

У встроенной посудомоечной машины:

• тяжёлый фасад;

• другая траектория;

• другое усилие открывания;

• собственные ограничения производителя техники.

Bow 360 может визуально подходить, но окончательную точку крепления и допустимость конкретной ручки должен подтвердить изготовитель кухни с учётом инструкции техники.

Нельзя сверлить фасад техники только потому, что соседний ящик той же ширины уже получил D 288.

Фасад холодильника и высокая Bow

На выс

Но 3D не показывает тактильный хват и реальный цвет дерева.

Поэтому для финального решения:

3D → для геометрии и визуализации.

Физический образец → для цвета, тактильности и монтажа.

Что делать, если после визуализации хочется один размер на всех фасадах

Это допустимый результат.

Например, дизайнер сравнил три Bow и решил, что 360 мм достаточно универсальна для всей кухни.

Тогда нужно заново проверить:

• самый узкий фасад;

• самый широкий;

• углы;

• высокие дверцы;

• технику.

Если все проходят, одна длина может упростить производство.

Но решение должно быть принято после сравнения трёх размеров, а не из желания сократить позиции в заказе.

Что делать, если одной Bow не хватает по масштабу на самом широком фасаде

425 мм — максимальная стандартная длина Bow HL‑004 в карточке.

Если на очень широком фасаде она выглядит слишком маленькой, есть варианты:

• оставить 425 как сознательный акцент;

• использовать две ручки, если конструкция и дизайн это допускают;

• выбрать другую модель с большей длиной;

• изменить принцип открывания.

Две ручки на одном фасаде нельзя назначать только ради симметрии: мебельщик должен проверить усилие, геометрию и крепление.

Ошибки при заказе комплекта мебельных ручек

Ошибка 1. Перепутать общую длину A и монтажный размер D

Причина: на карточке рядом стоят четыре цифры, а в разговоре обычно называют только «ручка 265».

Последствие: производство может перенести на фасад неправильный размер сверления.

Как предотвратить: в ведомости всегда хранить A и D отдельными колонками.

Для Bow:

• A 265 → D 192;

• A 360 → D 288;

• A 425 → D 352.

Ошибка 2. Заказать все ручки одного размера без карты фасадов

Причина: хочется упростить закупку.

Последствие: единая модель сохраняется, но масштаб на разных фасадах становится случайным.

Как предотвратить: сначала заполнить ведомость фасадов, затем посчитать три размера.

Ошибка 3. Назначить размеры только по ширине корпуса

Причина: кухня проектируется модулями 450/600/800 мм.

Последствие: одинаковые по ширине фасады разного типа получают неподходящую ориентацию или масштаб.

Как предотвратить: учитывать высоту, тип открывания и чистое поле установки.

Ошибка 4. Смешать дуб и бук в одной видимой линии

Причина: в момент заказа нужного количества одной породы нет или цена отличается.

Последствие: под прозрачным покрытием текстура неодинакова.

Как предотвратить: заказывать одну породу для одного визуального блока либо заранее проектировать смешение.

Ошибка 5. Сверлить первый фасад до утверждения всей ведомости

Причина: производство хочет начать работу, пока ручки ещё едут.

Последствие: после изменения размера Bow сверловка уже не подходит.

Как предотвратить: заморозить ведомость, утвердить артикул и размеры, затем сверлить.

Ошибка 6. Считать HL‑004 и HL‑004M одной модификацией

Причина: название Bow и геометрия совпадают.

Последствие: часть ручек приходит без покрытия, часть — готовая; цвет и технологический процесс расходятся.

Как предотвратить: в артикуле всегда писать M или отсутствие M.

Ошибка 7. Повторно покупать крепёж, уже входящий в комплект

Причина: мебельщик по привычке добавляет винты к каждой ручке.

Последствие: лишняя закупка и риск смешать два типа крепежа.

Как предотвратить: сначала проверить штатный комплект.

Ошибка 8. Автоматически добавить FUR‑033 ко всем ручкам

Причина: заглушка стоит в рекомендованной фурнитуре.

Последствие: часть заглушек не используется, если головка винта не соответствует.

Как предотвратить: проверить винт М4 с полукруглой головкой и видимость крепежа.

Ошибка 9. Игнорировать C = 27 мм

Причина: на фронтальной визуализации видна только длина.

Последствие: ручка упирается в стену или соседний фасад при открывании.

Как предотвратить: проверять план и траекторию двери в объёме.

Ошибка 10. Пытаться добиться одинаковых боковых полей на всех фасадах

Причина: симметрия кажется главным признаком порядка.

Последствие: размеры ручек приходится выбирать вопреки масштабу или функциональности.

Как предотвратить: заранее выбрать главный принцип ритма — центрирование, ось или край.

Ошибка 11. Покрасить разные размеры в разные дни разными системами

Причина: ручки заказываются партиями.

Последствие: Bow одной модели различаются по оттенку или блеску.

Как предотвратить: красить все размеры одной системой и по одному утверждённому образцу.

Ошибка 12. Заказать ручки до финальной толщины фасада

Причина: размеры фасадов по ширине уже известны.

Последствие: штатный крепёж может потребовать корректировки по длине.

Как предотвратить: перед массовым монтажом иметь фактическую толщину фасада.

Ошибка 13. Использовать один кондуктор для D 192, 288 и 352

Причина: внешне Bow выглядят как одна серия.

Последствие: отверстия не совпадают с конкретной модификацией.

Как предотвратить: отдельный шаблон или регулируемый кондуктор с проверкой каждой группы.

Ошибка 14. Не подписать вертикальную ориентацию

Причина: в заказе есть только размер.

Последствие: монтажник устанавливает ручку по центру, хотя дизайнер планировал её у края.

Как предотвратить: в ведомости записывать «вертикально слева/справа» и базовый отступ.

Итоговая спецификация деревянных ручек для кухни

После всех проверок заказ должен выглядеть не как строка «Bow — 18 штук», а как сводная ведомость.

Шаблон по фасадам

Фасад	Размер фасада	Тип	Ориентация	A Bow	D	Порода	Покрытие	Крепёж	FUR‑033
F‑01	___ × ___	ящик	горизонтально	265	192	дуб	HL‑004 без покрытия	комплект	проверить
F‑02	___ × ___	ящик	горизонтально	360	288	дуб	HL‑004 без покрытия	комплект	проверить
F‑03	___ × ___	дверь	вертикально	425	352	дуб	HL‑004 без покрытия	комплект	проверить

Свод заказа

После заполнения всех строк:

Bow HL‑004 265 мм — ___ шт.
Bow HL‑004 360 мм — ___ шт.
Bow HL‑004 425 мм — ___ шт.

Материал:

дуб / бук.

Исполнение:

HL‑004 без покрытия
или
HL‑004M с готовым покрытием.

Дополнительная фурнитура:

FUR‑033 — только после проверки совместимых видимых винтов.

Проверка суммы

Пусть на кухне:

• 4 фасада получают 265;

• 8 фасадов — 360;

• 5 фасадов — 425.

Тогда:

4 + 8 + 5 = 17 ручек.

Число должно совпадать с количеством открываемых фасадов, где предусмотрена Bow.

Если в кухне 19 дверей и ящиков, но две двери открываются push‑to‑open без ручек, 17 — правильно.

То есть сравнивать нужно не с общим количеством фасадов, а с количеством фасадов с ручкой.

Добавьте резерв только по конкретной причине

Для индивидуальной кухни обычно заказывают точное количество.

Одна запасная Bow может быть полезна, если:

• объект удалён;

• кухня коммерческая;

• отделка нестандартная и повторить оттенок потом сложно;

• риск повреждения при монтаже повышен.

Но покупать по запасной ручке каждого размера автоматически необязательно.

Перед оплатой сделайте контрольный проход

Проверьте:

1. все фасады пронумерованы;

2. у каждой Bow есть A;

3. у каждой есть D;

4. ориентация указана;

5. материал одинаков в нужной группе;

6. покрытие определено;

7. количество крепежа проверено;

8. FUR‑033 назначена только там, где нужна;

9. сверловка не начата по старой версии ведомости;

10. сумма ручек совпадает с фактическим числом точек установки.

После этого можно спокойно оформлять заказ и проверять актуальные оплату и доставку мебельных ручек.

Частые вопросы о Bow HL‑004 на фасадах разной ширины

Какой размер Bow HL‑004 выбрать для фасада 450 мм?

В учебном примере Bow 265 при центрировании оставляет по 92,5 мм с каждой стороны. Но это не обязательный выбор: нужно проверить рамку фасада, ориентацию и соседние элементы.

Какой размер выбрать для фасада 600 мм?

Bow 360 даёт по 120 мм свободного поля при центрировании. Bow 265 будет компактнее, Bow 425 — крупнее. Выбор зависит от ритма всей кухни.

Что поставить на фасад 800 мм?

Bow 425 в примере оставляет по 187,5 мм. Но на очень широком ящике дизайнер может выбрать и другую систему, если нужно сохранить единый монтажный принцип.

Можно ли поставить 425 мм вертикально?

Можно рассматривать вертикальную ориентацию на высокой дверце, если ручка не конфликтует с соседними фасадами и выбранное положение удобно для хвата.

D 192, 288 и 352 — это точно межосевое расстояние?

В таблице товара параметр обозначен как D. Для статьи безопаснее называть его монтажным размером D. Перед сверлением мебельщик должен сверить актуальный чертёж.

Входит ли крепёж в стоимость Bow HL‑004?

Да. Карточка прямо указывает, что комплект для крепления входит в стоимость.

Нужно ли покупать винты отдельно?

Не автоматически. Сначала проверьте штатный крепёж и толщину вашего фасада.

Можно ли поставить FUR‑033 на Bow HL‑004?

Карточка Bow показывает FUR‑033 как рекомендованную фурнитуру. Сама FUR‑033 предназначена для винта М4 с полукруглой головкой. Поэтому перед покупкой нужно подтвердить тип и видимость конкретного винта.

Сколько FUR‑033 нужно на одну ручку?

Зависит от количества видимых совместимых головок винтов. Не следует автоматически считать две без проверки крепления Bow.

Чем HL‑004 отличается от HL‑004M?

HL‑004 поставляется без покрытия. HL‑004M — отдельная окрашенная модификация с собственными вариантами финиша.

Можно ли покрасить HL‑004 в цвет фасада?

Да, именно отсутствие покрытия делает её удобной для индивидуальной отделки. Технологию нужно согласовать с маляром.

Какую породу выбрать под эмаль?

Бук часто рационален под непрозрачную эмаль. Но конкретный выбор зависит от проекта.

Какую породу выбрать под прозрачное масло?

Дуб чаще выбирают ради выраженной текстуры. Перед серийной отделкой сделайте образец.

Можно ли смешать дубовые и буковые Bow?

Технически можно заказать обе породы, но в одной видимой линии под прозрачным покрытием различие будет заметно.

Нужно ли все ручки делать одного размера ради единства?

Нет. Именно три размера Bow позволяют сохранить одну модель и менять масштаб под фасад.

Как тогда сохранить единство?

Повторяйте правило: одинаковая форма, одна порода, одна отделка, согласованное позиционирование.

Можно ли поставить 265 на широкие фасады и 425 на узкие?

Физически возможны разные комбинации, но они должны быть объяснены ориентацией и дизайном. Случайное обратное распределение обычно разрушает масштаб.

Как проверить ручки до заказа всей партии?

Закажите или возьмите образцы, используйте 3D‑модель и сделайте бумажные шаблоны трёх размеров на реальных фасадах.

Можно ли просверлить фасады до прихода ручек?

Только после окончательного утверждения актуального чертежа и ведомости. Для дорогой кухни безопаснее иметь физический образец хотя бы одной ручки каждого используемого размера.

Что делать, если кухня уже просверлена под другой размер?

Это другой сценарий. Нужно измерить готовые отверстия и подбирать совместимую ручку либо решать восстановление фасада.

Какой минимальный фасад нужен для Bow 265?

Карточка не задаёт универсальную минимальную ширину. Нужно проверить монтажный D, реальную зону крепления, края фасада и декоративную рамку.

Можно ли укоротить Bow 360 до 300 мм?

Нет оснований считать это корректной доработкой: изменится конструкция ручки и крепёжная геометрия. Выбирайте штатный размер или другую модель.

Что делать, если один фасад не подходит ни под 265, ни под 360?

Не ломать систему силой. Рассмотрите другой способ открывания, другую модель ручки или изменение фасада. Одна проблемная дверца не должна заставлять сверлить Bow с нарушением конструкции.

Как быть с угловым шкафом?

Проверьте открывание двух соседних фасадов в плане. Глубина Bow C = 27 мм и длина ручки должны учитываться вместе.

Нужно ли учитывать ручку посудомоечной машины?

Да. Фасад техники может входить в общий ритм, но его конструкция и усилие открывания отличаются. Положение Bow согласуют с производителем кухни и техникой.

Можно ли на пеналах ставить 425 вертикально, а на нижних ящиках 360 горизонтально?

Да, это логичная система, если оси и отступы спроектированы последовательно.

Как считать ручки на двойной распашной шкаф?

По одной на каждую открываемую дверцу, если проект не предусматривает другой механизм. Размер назначается каждой дверце отдельно.

Нужно ли покупать запасную ручку?

Не обязательно. Для сложного окрашенного проекта одна запасная может быть рациональна, если повторить цвет позже трудно.

Как избежать пересорта при монтаже?

Подписать упаковки: F‑01, F‑02, F‑03 либо хотя бы 265/360/425 и список фасадов для каждой группы.

Можно ли хранить A и D только в файле дизайнера?

Лучше дублировать их в производственной ведомости. Дизайнерский альбом и сверловочный файл выполняют разные функции.

Итог: одна Bow, три размера и одна логика

Bow HL‑004 хорошо решает задачу кухни с разными фасадами именно потому, что модель не меняется, а масштаб меняется. Покупатель может использовать 265, 360 и 425 мм в одном гарнитуре и сохранить единый пластический язык.

Но для этого нужно отказаться от простого заказа «мне 20 одинаковых ручек».

Сначала создаётся карта фасадов. Затем каждому фасаду назначается:

ориентация → A → D → порода → покрытие → крепёж → дополнительная фурнитура.

После этого три группы суммируются в итоговую закупку.

Для учебных фасадов:

• 450 мм + Bow 265 → по 92,5 мм поля;

• 600 мм + Bow 360 → по 120 мм;

• 800 мм + Bow 425 → по 187,5 мм.

Эти цифры показывают метод, но не превращаются в универсальные правила.

Главный технический запрет — не путать A и D. 265/360/425 мм — общие длины ручек, а 192/288/352 — монтажные размеры D из карточки. Сверловка должна выполняться по актуальному чертежу.

HL‑004 приходит без покрытия и уже включает комплект крепления. Если нужен готовый финиш, существует отдельная HL‑004M. FUR‑033 добавляется только после проверки конкретного винта М4 с полукруглой головкой и видимости его шляпки.

Так запрос «купить мебельные ручки для кухни» превращается в нормальную спецификацию, где мебельщик точно знает, какая Bow стоит на каждом фасаде, а заказчик получает одну модель ручки без
